وحدة الإرسال والاستقبال الضوئية AIP591 S1 من شركة يوكوجاوا لمكرر شبكة V

وحدة إرسال واستقبال ضوئية من يوكوجاوا لمكرر شبكة V AIP591

ماركة:
YOKOGAWA
رقم الصنف.:
AIP591
النظام (موك):
1 PC
دفع:
T/T
أصل المنتج:
Japan
ميناء الشحن:
XIAMEN
مهلة：
IN STOCK
ضمان:
1 Year

تفاصيل المنتج

وحدة الإرسال والاستقبال الضوئية AIP591 من شركة يوكوجاوا لمكرر شبكة V
وصف:
وحدة الإرسال والاستقبال الضوئية AIP591 هي وحدة مُكرِّر شبكة V، من إنتاج شركة يوكوجاوا. تُستخدم هذه الوحدة مع الألياف الضوئية. عند توصيلها بوحدة التحكم، تقوم AIP591 بتعديل وفك تعديل الإشارة الضوئية، ثم تُرسل وتستقبل الإشارات الضوئية من وإلى وحدة مماثلة متصلة عبر زوج من الألياف الضوئية، وبذلك تُنجز نقل إشارة ناقل البيانات على شكل إشارة ضوئية.

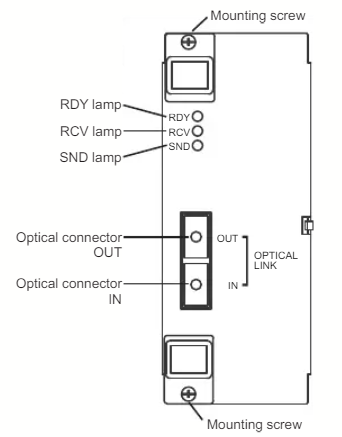

أقصى مسافة إرسال لجهاز AIP591 هي 15 كم. يحتوي على 3 مصابيح (RDY، RCV، SND) في اللوحة الأمامية. نطاق درجة الحرارة من 0 إلى 50 درجة مئوية.

أسئلة وأجوبة:
1. كيف يتم ضبط جهاز AIP591؟
▪ للتشغيل العادي، اضبط وصلة التوصيل على الجانب العادي.
▪ لإجراء اختبار الصدى (التشخيص الذاتي)، اضبط وصلة التوصيل على جانب لوحة الدوائر الإلكترونية
2. كيف يتم استبدال جهاز الإرسال والاستقبال الضوئي؟
▪ إجراءات الإزالة
(1) ) قم بإيقاف تشغيل الطاقة لجهاز الإرسال والاستقبال الضوئي المراد إزالته.
(2) قم أيضًا بإيقاف تشغيل الطاقة لجهاز الإرسال والاستقبال الضوئي المتصل.
(3) ) افصل السلك الضوئي عن جهاز الإرسال والاستقبال الضوئي. أمسك السطح المحزز للسلك الضوئي واسحبه للخارج لمسافة 1 مم تقريبًا، ثم سيتم تحرير القفل.
(4) ) تعامل مع الموصل البصري والسلك البصري لجهاز الإرسال والاستقبال البصري بعناية، مع مراعاة الاحتياطات المذكورة أعلاه.
(5) ) قم بفك برغيي التثبيت اللذين يثبتان جهاز الإرسال والاستقبال الضوئي في مكانه. لا داعي لإزالة برغيي التثبيت.
(6) ) أمسك بالمقابض المرفقة في الجزء العلوي والسفلي من الجانب الأمامي لجهاز الإرسال والاستقبال البصري، ثم قم بإزالة الوحدة عن طريق سحب المقابض إلى الأمام.
▪ إجراءات التثبيت
(1) ) قم بتحريك جهاز الإرسال والاستقبال البصري على طول سكة التوجيه الخاصة بالعش، وأدخله بإحكام في موصل اللوحة الخلفية.
(2) قم بتثبيت جهاز الإرسال والاستقبال الضوئي على العش من الأمام، باستخدام براغي التثبيت.
(3) ) قم بتوصيل السلك الضوئي بالموصل الضوئي لجهاز الإرسال والاستقبال الضوئي. أمسك السطح المُخَرَّش لقابس السلك الضوئي، وقم بمحاذاة الجزء الرئيسي مع أخدود الموصل الضوئي، ثم ادفع القابس داخل الموصل. (سلك ضوئي من نوع SC). سيُشير صوت الطقطقة إلى تثبيت القابس في الموصل الضوئي.
(4) ) بعد تشغيل الطاقة، تحقق مما إذا كان مصباح RDY الموجود في الجزء الأمامي من جهاز الإرسال والاستقبال البصري مضاءً مما يشير إلى أن الوحدة تعمل بشكل طبيعي.
3. ما هي مدة الضمان؟

نقدم ضمانًا لمدة عام واحد.
