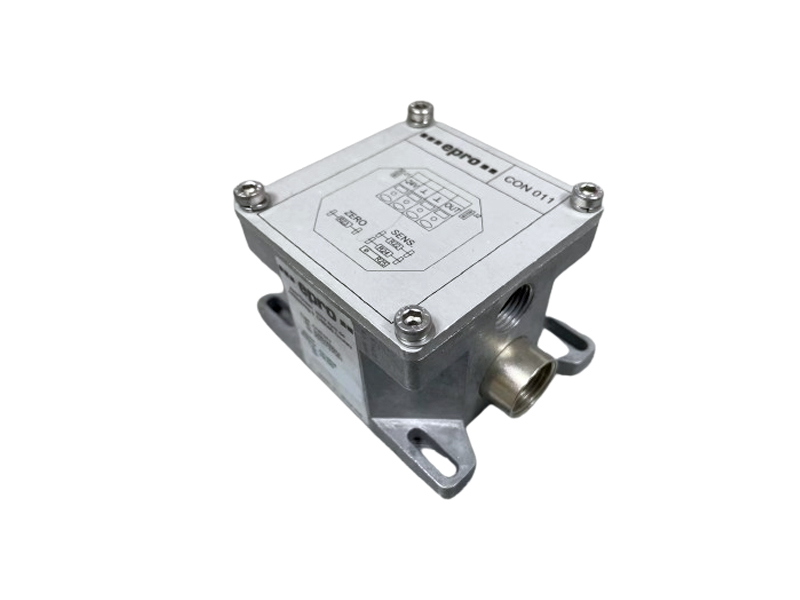

CON011 هو محول الإشارات الحالي Emerson Eddy. وتشمل الخيارات التركيب الميداني أو المغلق، وقياسات العمود الصغيرة إلى الكبيرة، وتقييمات السلامة الصناعية. محول الإشارات CON011 مع أجهزة استشعار من النوع PR 6422... PR 6426 من شركة Emerson (epro السابقة) تشكل أنظمة مراقبة الماكينة سلاسل قياس التيار الدوامي لاستخدامها في قياسات المسافة الثابتة والديناميكية على الإطلاق أنواع الآلات الدوارة. وهذا يعني أنه يمكن قياس الإزاحات المحورية البطيئة وكذلك الاهتزازات الشعاعية السريعة للآلات الدوارة. باستخدام عجلات النبض أو علامات المفاتيح الملصقة على العمود، يمكن قياس سرعة الآلة وتوليد نبضات المفاتيح. يتم ضبط المجسات ومحولات الإشارة معًا ويتم تسليمها كسلاسل قياس كاملة لتحقيق أقصى قدر من الدقة. لهذا السبب، من المهم جدًا أن تعمل المجسات والمحولات معًا دائمًا. يتم تحديد نوع المستشعر ورقمه التسلسلي على لوحة نوع المحول. تم تكييف خصائص سلسلة القياس مع المواد المستخدمة بشكل أساسي في الآلات التوربينية (المادة المرجعية: 42 Cr Mo 4، وفقًا للمواصفة SAE 4140). يرتبط الضبط القياسي لسلاسل القياس عمومًا بهذه المادة - إذا لزم الأمر، يمكن استخدام مواد أخرى للتعديل (راجع دليل التشغيل PR 6422...PR 6426). أثناء التثبيت في الجهاز، يجب ضبط المسافة بين رأس المستشعر وهدف القياس فقط. معيار ضبط المستشعر هو إشارة الخرج للمحول. يتم وضع محول الإشارة CON011 في غلاف متين، والمكونات الإلكترونية مغلقة تمامًا. يتم توصيل مسبار التيار الدوامي باستخدام موصل LEMOSA الموجود في مقدمة المحول. تسمح الشجيرة المسننة M20 بحماية كابل المستشعر عن طريق مجموعة أنابيب حماية الكابل MPT 064/.. . توجد دوائر الإمداد لمسبار التيار الدوامي وجهاز القياس الإلكتروني في المحول. جهد الإمداد الاسمي للمحول هو 24VDC، ويمكن ضبط النطاق الاسمي لإشارة الخرج "المتناسب مع نطاق القياس الاسمي للمستشعر" على إما "4..."20 أو "" 2...~18 فولت. مع المحولات الخاصة بنطاق القياس الخاص (CON 011 / 91xâxxx) يتم ضبط جهد الخرج بقوة على النطاق 4... 20V. توجد خمسة مجسات للتيار الدوامي تحت تصرفك. النوع الفعلي الذي سيتم استخدامه يعتمد على نطاق القياس، وعلى المساحة المتاحة للقياس وعلى درجة الحرارة البيئية....
