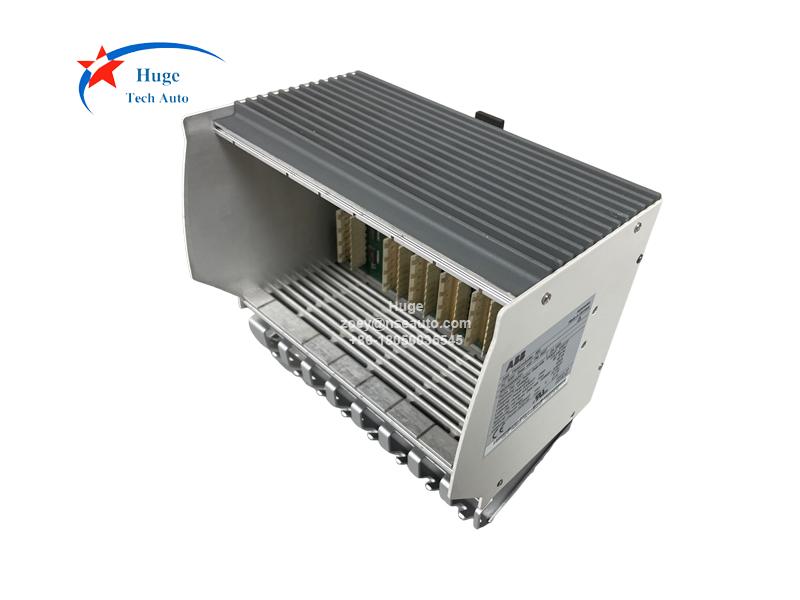

تنتمي الوحدة الأساسية PM802F وPM803F إلى نظام التحكم ABB Freelance AC 800F، والذي يجمع بين الأفضل من DCS وPLC. يغطي AC 800F منطقة واسعة من الصغيرة إلى المتوسطة تطبيق واسع النطاق يغطي تقريبًا كامل نطاق التطبيقات. يتميز جهاز التحكم AC 800F بهيكل معياري. صُممت وحدة المعالجة المركزية كلوحة خلفية يمكن توصيل وحدات مختلفة - وحدات إمداد الطاقة ووحدات إيثرنت ووحدات ناقل المجال - في خط واحد

مع التطبيق.

الوحدة الأساسية، PM 802F وPM 803F على التوالي، تقوم بمسح الإشارات دوريًا من ناقل المجال

خطوط عبر وحدات ناقل المجال المقابلة، ومعالجة هذه الإشارات وفقًا للتطبيق البرامج التي يقوم المستخدم بتثبيتها ويرسل الإشارات المناسبة إلى مشغلات الحافلة الميدانية عبر وحدات الحافلة الميدانية.

يمكن تحقيق التكرار في وحدة التحكم باستخدام جهازي تحكم AC 800F. لضمان سرعة وسلاسة

الاستحواذ بالمللي ثانية بواسطة التيار المتردد الثانوي 800F في حالة فشل التيار المتردد الأساسي 800F، يتم تخصيص يضمن رابط الاتصالات الاحتياطية من خلال وحدة إيثرنت الثانية أن كلا الطرازين AC 800F متزامنان دائمًا. جميع المدخلات والمخرجات مصممة لدعم التكرار. عملية.

يتم تشغيل اتصالات البيانات بين AC 700F وAC 800F ومحطات الهندسة والمشغل

عبر شبكة التحكم. قد تتضمن اتصالات محطة الهندسة تنزيل ملفات تكوين جديدة أو مُحدّثة إلى وحدة التحكم، أو معلومات حول الوحدات المتصلة. عند تثبيت وحدات ناقل الحقل أو استبدالها، يتم إعداد التكوين المطلوب يتم تحديث المعلومات تلقائيًا.

تُخزَّن بيانات التكوين والعمليات الفورية في وحدات التحكم. ولحماية هذه البيانات في حال انقطاع التيار الكهربائي، تُخزَّن طاقة ذاكرة الوصول العشوائي (RAM) احتياطيًا باستخدام بطاريات موجودة إما على منفذ إيثرنت أو على جهاز كمبيوتر. وحدات أو على وحدات البطارية.

كوحدة أساسية، ما هو الفرق بين PM802F و PM803F؟

ختاماً:

يحتوي جهاز PM 803F على ذاكرة أكبر من جهاز PM 802F وبالتالي فهو قادر على التعامل مع ذاكرة أكبر

المشاريع. و PM803F أداء وحدة المعالجة المركزية يكون أقل عادةً حوالي 5% وبحد أقصى حوالي 10% مقارنةً بوحدة القاعدة PM 802F.
