IS200EPSMG1A مقابل IS200EPSMG2A: الاختلافات الرئيسية في وحدات الإثارة GE EX2100

زمن: January 26, 2026

في الآونة الأخيرة، ازداد الطلب على وحدة تزويد الطاقة IS200EPSMG2A. تُركّب هذه الوحدة، وهي جزء من وحدة تزويد الطاقة GE EX21000، في اللوحة الخلفية EPBP لتزويد وحدة التحكم بالطاقة المنطقية. تقوم وحدة EPSM بتحويل جهد 125 فولت تيار مستمر من وحدة EPDM إلى الفولتية المطلوبة.

IS200EPSMG1A و IS200EPSMG2A كلاهما وحدة تزويد طاقة الإثارة وينتميان إلى سلسلة GE EX2100، ما الفرق بينهما؟

1. الوظائف الأساسية وتحديد موقع التطبيق

غرض	IS200EPSMG1A	IS200EPSMG2A
طلب	هـ نظام التحكم في الإثارة ، مصدر الطاقة لنظام إثارة الثايرستور	R هـ نظام التحكم في المولد، الذي يوفر طاقة مستقرة ل نظام منظم الجهد EX2100.
نظام	تُستخدم سلسلة التحكم في الإثارة EX2100 في دوائر التحكم في الإثارة في مولدات الغاز والبخار والمولدات الكهرومائية.	تُستخدم سلسلة منظمات التحكم EX2100 لدوائر التحكم الأساسية ومعالجة الإشارات لمنظمات الإثارة.
واجهة المستخدم	موصلان رئيسيان + واجهة مساعدة واحدة	موصلان رئيسيان + واجهتان مساعدتان
قاد	3 مؤشرات ضوئية للحالة (تشغيل/موافق/عطل)	5 مؤشرات ضوئية للحالة (الطاقة/موافق/عطل/EPSD/مسجل)

2. اختلافات في تكوين الأجهزة
يحتوي جهاز IS200EPSMG2A على لوحة فرعية IS200EPSD في الزاوية، وهي غير موجودة في جهاز IS200EPSMG1A. تعمل لوحة IS200EPSD على تعديل مسار إدخال الطاقة، وتحسين تحمل الجهد، وتعمل كصمام حماية بين وصلة التيار المستمر ومنظم الجهد الخافض، مما يدعم احتياجات معالجة الإشارة لمنظم الجهد EX2100.
يتم تركيب IS200EPSMG1A في اللوحة الخلفية EPBP. أما IS200EPSMG2A، فيتم تركيبه على اللوحة الخلفية ERBP (لوحة منظم الإثارة) أو ERRB (لوحة منظم الجهد الاحتياطي) في الإعدادات أحادية الاتجاه أو الاحتياطية. ونظرًا لاحتواء EPSMG2 على لوحة فرعية IS200EPSD، يلزم إجراء فحص إضافي لوصلات IS200EPSD وحالتها أثناء الصيانة، وذلك لضمان وظيفة معالجة الإشارة.

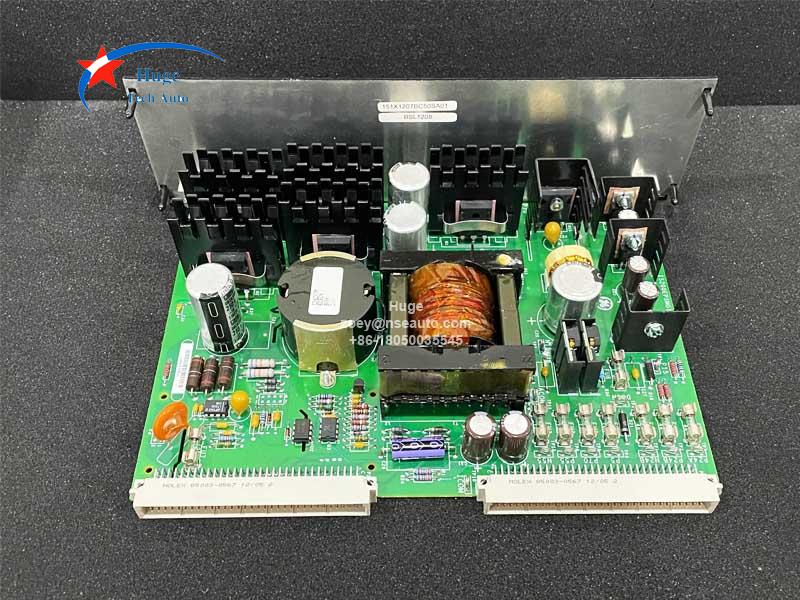

GE IS200EPSMG1A

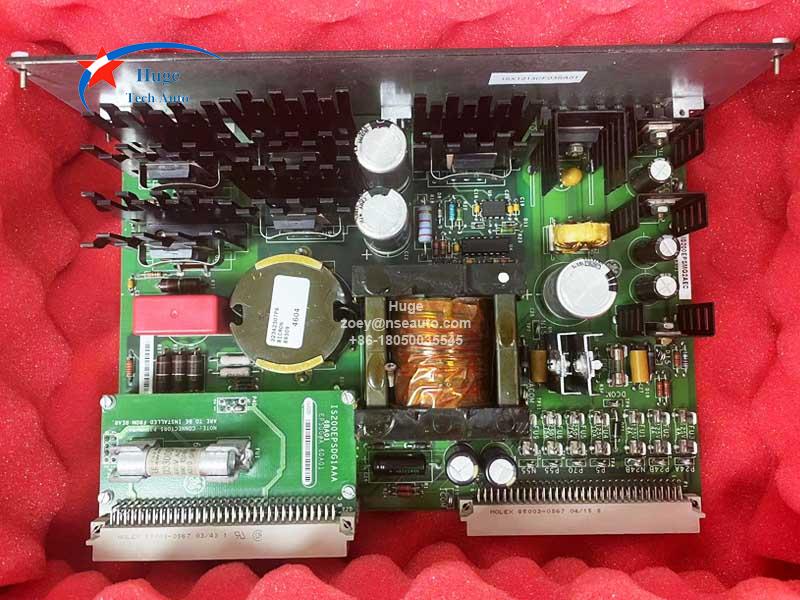

GE IS200EPSMG2A

ختامًا، صُمم جهاز IS200EPSMG1A لتوفير طاقة عالية لدوائر الإثارة ذات التيار العالي، بينما صُمم جهاز IS200EPSMG2A لتوفير تشغيل دقيق للمنظم. يختلف الجهازان IS200EPSMG1A و IS200EPSMG2A اختلافًا تامًا من حيث الواجهات المادية والمنطق الوظيفي، ولا يمكن استخدام أحدهما كبديل للآخر.
