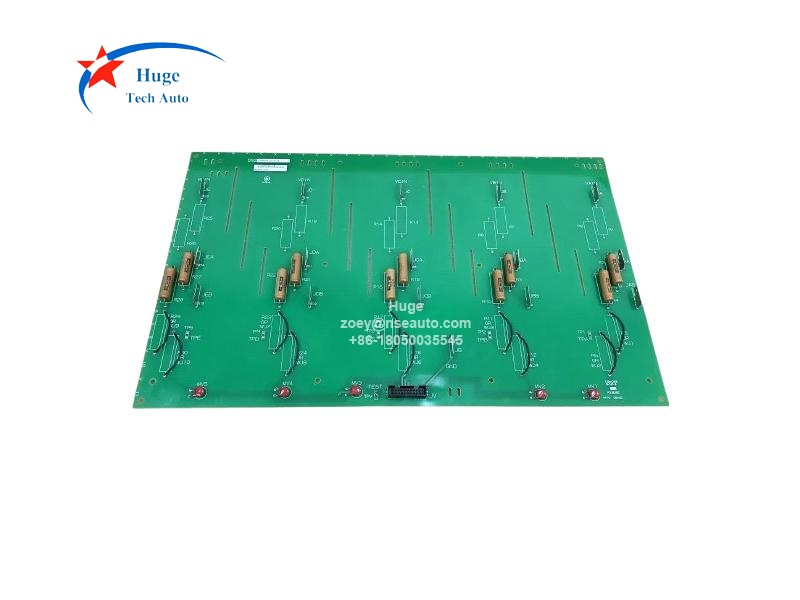

لوحة قياس جهد التغذية الراجعة من جنرال إلكتريك DS200NATOG1ABB
وصف:
تُصنّع شركة جنرال إلكتريك لوحة DS200NATOG1A، وهي إحدى لوحات سلسلة GE Innovation لتعديل جهد التغذية الراجعة (NATO). صُممت هذه اللوحة لتخفيف جهد التيار المتردد والتيار المستمر لجسر SCR، مما يُمكّن من الحصول على قيم دقيقة لتغذية الجسر الراجعة في نظام التحكم. تعمل اللوحة بالتزامن مع لوحتين أخريين: لوحة توصيل VME ولوحة توزيع البوابات ولوحة الحالة.

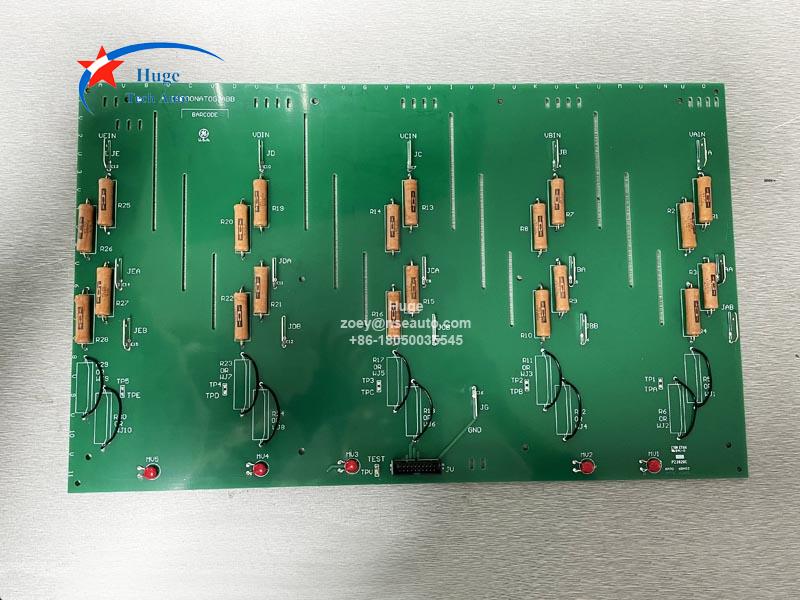

تحتوي وحدة DS200NATOG1A على خمس سلاسل متطابقة من المقاومات الدقيقة، موصولة على التوالي. توجد سلسلة لكل طور من أطوار التيار المتردد الثلاثة، وسلسلة أخرى لكل من جهد ناقل التيار المستمر الموجب والسالب. يمكن تهيئة كل سلسلة باستخدام ثلاثة موصلات تثبيت إدخال مختلفة ووصلتين سلكيتين لتخفيف جهد الإدخال 6900، 4200، 3300، 2200، أو 1200 فولت.

تُوصَّل مخارج السلاسل الخمس بموصل شريطي واحد ذي 20 طرفًا (انظر الجدول 2). ويمنع مُقاوِم أكسيد المعدن (MOV) ارتفاع جهد الخرج لكل سلسلة بشكل مفرط في حال انقطاع دائرة الشريط أثناء وجود جهد دخل. تجدر الإشارة إلى أن مقاومة الحمل لدائرة التغذية الراجعة موجودة على لوحة توزيع البوابة ولوحة الحالة الخاصة بها، وليس على جهاز DS200NATOG1A نفسه.

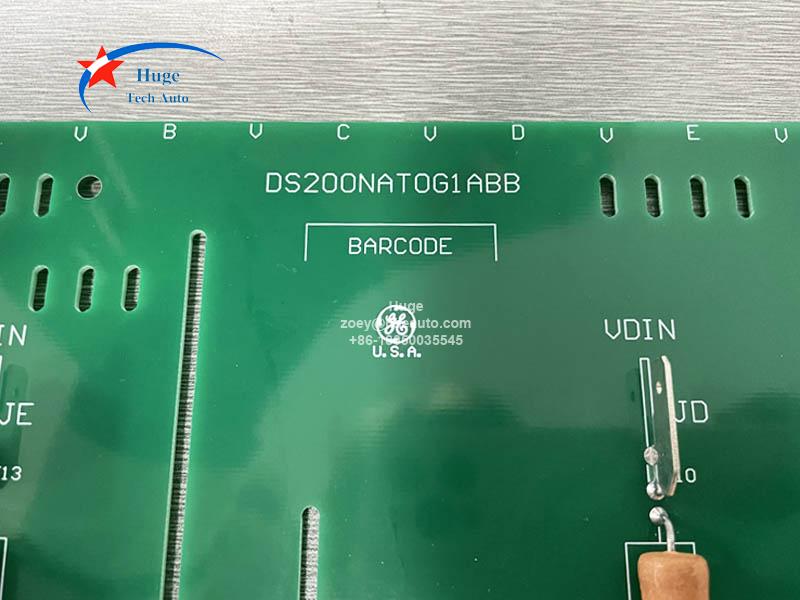

رقم القطعة DS200NATOG1ABB مطبوع على حافة اللوحة. يمكن أن يفي DS200NATOG1ABB بمعايير CSA/UL/EC الخاصة بـ "الظواهر العابرة المعروفة والمتحكم بها".

أسئلة وأجوبة:
1. كيف يتم استبدال DS200NATOG1ABB؟
أولاً، يجب إيقاف تشغيل الطاقة.
ثانيًا، قم بإزالة لوحة DS200NATOG1ABB، وافصل جميع الكابلات بعناية.
ثالثًا، قم بإزالة الدعامات التي تثبت اللوح في مكانه. قم بإزالة حلقات التثبيت.
