GE IS230TNRLH1B وضع وحدة السكك الحديدية DIN IS220PDOAH1B مع IS200TRLYH1B
الوصف:
IS230TNRLH1B هي سلسلة GE MKVIE وضع DIN Rail Module Assy.

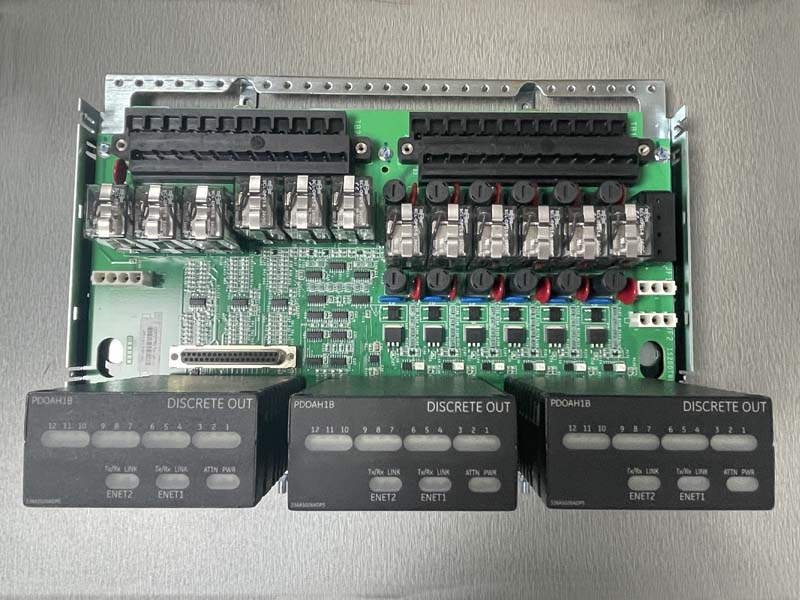

حزمة IS230TNRLH1B بما في ذلك:
3 × IS220PDOAH1B حزمة الإخراج المنفصل
1x IS200TRLYH1B لوحة إخراج منفصلة مع استشعار لفائف

يوفر IS220PDOAH1B الواجهة الكهربائية بين شبكات Ethernet I/O من شبكات I/O ولوحة طرفية إخراج منفصلة. تحتوي حزمة I/O على لوحة معالج BPPX ولوحة الاستحواذ الخاصة بوظيفة الإخراج المنفصلة. IS220PDOAH1B قادر على التحكم في ما يصل إلى 12 مرحاضًا ويقبل ملاحظات محددة من لوحة المحطة. تتوفر المرحلات الكهرومغناطيسية (مع أنواع اللوحات الطرفية Trlyhib و C و D و F) ومرحلات الحالة الصلبة (مع ألواح Type Trlyh#E).

أبعاد IS220PDOAH1B:
8.26 سم عالية × 4.19 سم × 12.1 سم عمق


IS200TRLYH1B يحتفظ 12 بوند مكون من مكونات مغناطيسية. أول ستة دوائر الترحيل التي تم تكوينها بواسطة لاعبي اللاعبين إما لمخرجات جافة ، Form-C ، أو لقيادة الملفات اللولبية الخارجية. يمكن توفير مصدر قياسي 125 فولت DC أو 115/230 V ، أو مصدر اختياري 24 فولت DC مع الصمامات الفردية القابلة للاختيار والقمع على متن الطائرة ، لقمع الملف اللولبي الميداني. المرحلات الخمسة التالية (7-11) هي جهات اتصال Form-C المعزولة. الإخراج 12 هو جهة اتصال Form-C معزولة ، وتستخدم للتطبيقات الخاصة مثل محولات الإشعال. <33

الأسئلة الشائعة: <66
ما هو الفرق بين IS220PDOAH1B و IS220PDOAH1A؟ يحتوي PdoAhia على لوحة معالج BPPB.
يحتوي PDOAHIB على BPPC متوافق وظيفيًا مدعومًا في SOFE SOUTE SOUTE V04.04 وبعد ذلك.
IS220PDOAH1B تم تقييم التصنيف المحيط من -40 إلى 70 درجة مئوية (-40 إلى 158 Â ° F)
IS220PDOAH1A تم تقييم التصنيف المحيط من -30 إلى 65 درجة مئوية (-22 إلى 149 درجة فهرنهايت)

ما هي مواصفات وحدة IS230TNRLH1B؟
عدد قنوات الترحيل: 12 مرحلات (أنواع مختلفة حسب اللوحة الطرفية)
مراقبة المرحل والملف: 12 شاشة مرحل/ملف، 3 تعليقات لحالة الصمامات ممزوجة لقراءة الحالة من 6 صمامات
وقت استجابة حزمة الإدخال/الإخراج: من أمر Ethernet إلى الإخراج يبلغ حوالي 6 مللي ثانية
تقارير الشركات المملوكة للدولة: قد يتم تكوين كل مرحل للإبلاغ عن العملية في سجل تسلسل الأحداث (SOE)
