بطاقة GE IS200EISBH1AAA IN-SYNCH-BUS
وصف:

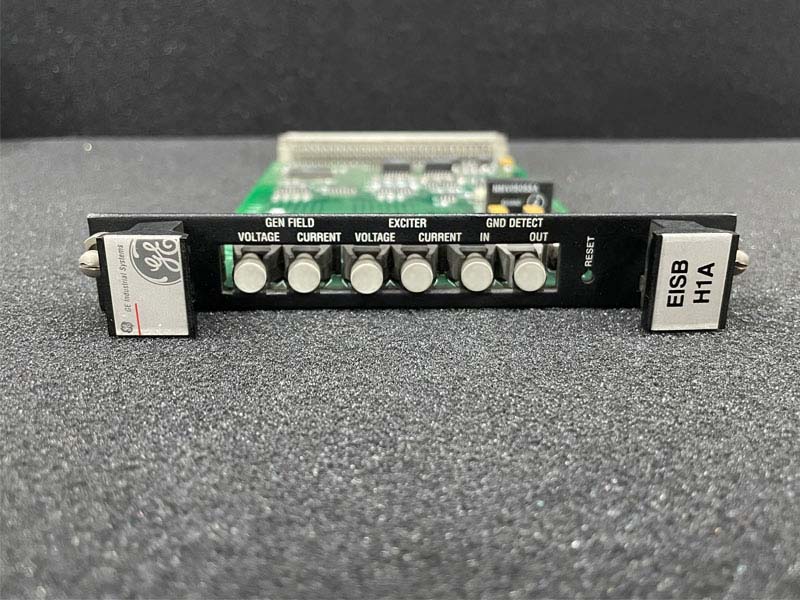

IS200EISBH1AAA جزء من منتجات GE EX2100، وiIS200EISBH1A هي لوحة واجهة اتصال خاصة لوحدات التحكم M1 وM2 وC. ISBus ناقل اتصال عالي السرعة ومسجل الملكية، يُستخدم في العديد من أنظمة GE. يُستخدم IS200EISBH1A لتوفير الاتصال بين وحدات DSPS الثلاثة في M1 وM2 وC. يستقبل IS200EISBH1A ويرسل إشارات التغذية الراجعة عبر الألياف الضوئية عبر موصل اللوحة الخلفية. ينقلها عبر اللوحة الخلفية للتحكم إلى وحدة تحكم DSPX، كما يتواصل بين DSPX ومنافذ الأدوات ولوحة المفاتيح باستخدام RS-232C. EISB وحدة أحادية الفتحة، عالية الارتفاع، 3 وحدات، تقع في رف التحكم أسفل DSPX. من خلال ستة موصلات للألياف الضوئية على اللوحة الأمامية، فإنه يقبل إشارات التيار والجهد من حقل المولد (ومن المثير إذا لزم الأمر) باستخدام لوحات EDCF، ويستقبل ويرسل الإشارات إلى وحدة الكشف الأرضي (EGDM).
