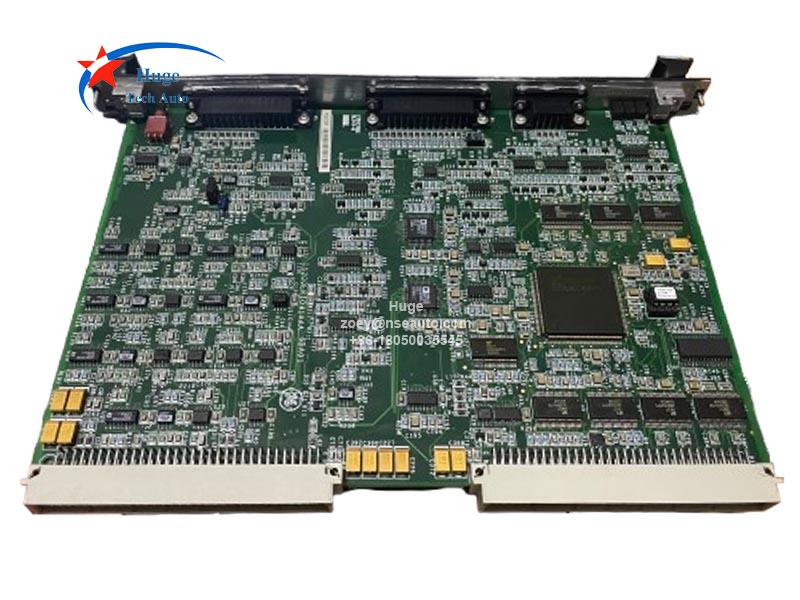

IS200ERIOH1A GE Regulator MAIN I/O Card
وصف:
IS200ERIOH1A هي بطاقة الإدخال/الإخراج الرئيسية لمنظم الطاقة من سلسلة GE EX2100. توفر IS200ERIOH1A واجهة الإدخال/الإخراج للعميل والنظام في أنظمة التحكم في منظم الطاقة EX2100 (البسيط والزائد). لتطبيقات البسيط، تُركّب في ERBP، وتربط إشارات الإدخال/الإخراج للعميل بلوحات طرفية EPCT وECTBG2. كما تربط إشارات الإدخال/الإخراج للنظام بـ ERDD وEROC لتطبيقات البسيط.

للتطبيقات الاحتياطية، يُركّب IS200ERIOH1A في ERBP (M1) وERRB (M2/C)، ويربط إشارات الإدخال/الإخراج الخاصة بالعميل بلوحات طرفية EPCT وECTBG1. كما يربط إشارات الإدخال/الإخراج للنظام بلوحات ERDD وEROC ولوحة مرحل منظم المُثير الاحتياطي IS200ERRR (ERRR) للتطبيقات الاحتياطية.

تتصل لوحات ERIO وEPCT وECTB ببعضها البعض عبر موصلين من 25 سنًا بـ ERBP (M1 في حالة التكرار) وبـ ERRB (M2/C) في التطبيقات التكرارية. يتوفر موصل ERlO واحد في كل من أقسام التحكم M1 وM2 وC.

تُستخدم مصفوفة بوابات FPGA مدمجة للتحكم في جمع البيانات وتخزينها في ذاكرة ثنائية المنفذ (DPM). يمكن الوصول إلى ذاكرة DPM عبر لوحة DSPX من اللوحة الخلفية.

يتم توصيل لوحات ERIO وEROC وERDD من خلال اللوحات الخلفية ERBP (البسيطة) وERRB (الزائدة)، ويتم ربط ERlO وERRR من خلال موصل واحد مكون من 25 سنًا في اللوحة الخلفية (ERBP وERRB).
