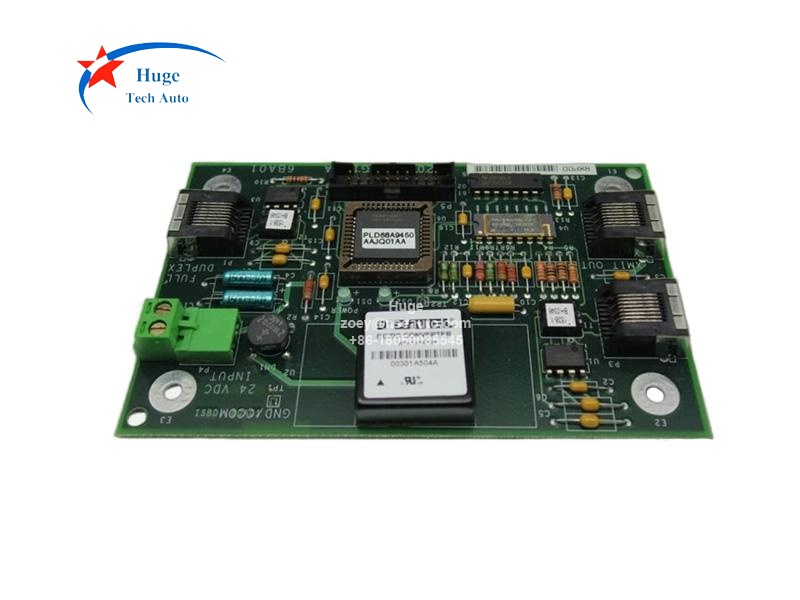

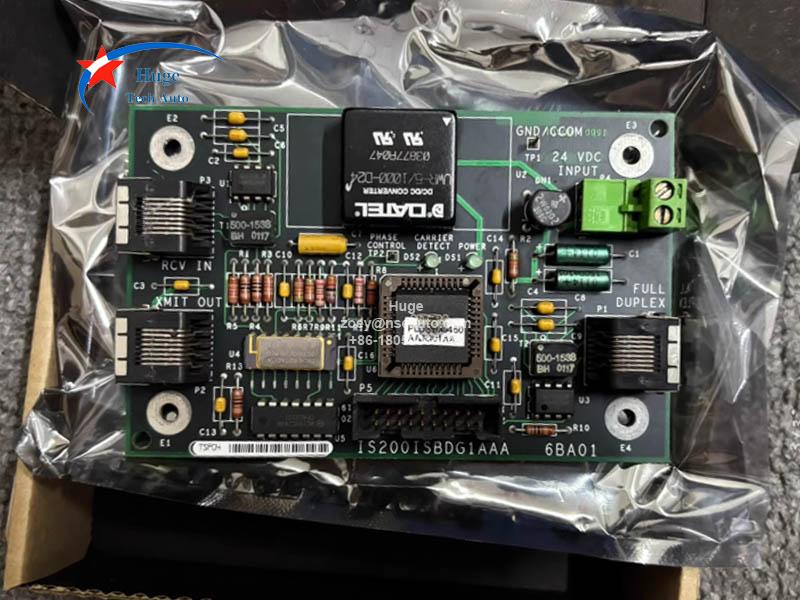

لوحة تأخير GE IS200ISBDG1A ISBus
وصف:
IS200ISBDG1A هي لوحة تأخير ISBUS من GE (ISBD). صُممت لتوصيل مصدر ISBus ثنائي الاتجاه - سواءً وحدة BAlA أو ACL - بـ ISBus نفسه، وتوفر تأخيرًا بأربع عقد (8 مللي ثانية) للبيانات التي تنتقل عبر مسار الاستقبال.

فيما يتعلق بالاتصال، يُرسِل IS200ISBDG1A الإشارات مباشرةً من موصل الإدخال الكامل (P1) إلى موصل الإخراج (P2). في هذه الأثناء، تمر بيانات الاستقبال من موصل الإدخال (P3) عبر دائرة تأخير رباعية العقد، بالإضافة إلى دائرة استعادة وإعادة ضبط الساعة - تُوفر هذه الدائرة إشارة الساعة اللازمة لتأخير البيانات - قبل الوصول إلى مخرج الاستقبال الكامل. بالإضافة إلى ذلك، يُتيح هذا النظام مراقبة الكلمات المُرمَّزة بـ 10 بتات 4B/5B إلى جانب إشارة مزامنة الإطار.

لوحة ISBD مُجهزة بمؤشرَي LED، يُظهران حالة دخل ناقل المُستقبِل وحالة طاقة اللوحة على التوالي. يقبل مُحوّل التيار المستمر-المستمر المُدمج جهد دخل يتراوح بين 18 و36 فولت، ويتطلب طاقة دخل قصوى تبلغ 5 واط.
