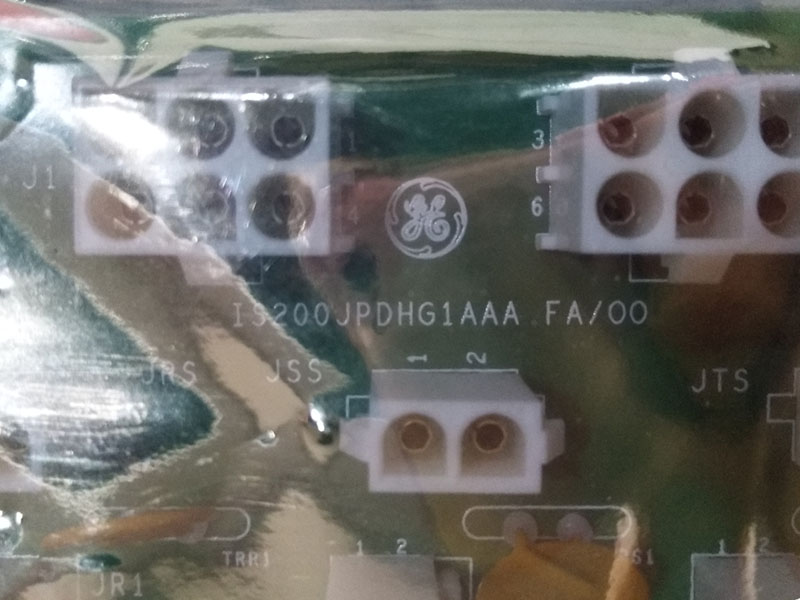

لوحة توزيع الطاقة عالية الكثافة GE IS200JPDHG1A
وصف:
IS200JPDHG1A هي لوحة توزيع طاقة عالية الكثافة من سلسلة GE Mark Vie. توفر IS200JPDHG1A طاقة تيار مستمر بجهد 28 فولت لـ 24 وحدة إدخال/إخراج Mark VIe وثلاثة مفاتيح إيثرنت من مصدر طاقة تيار مستمر بجهد 28 فولت. يمكن توصيل وحدات JPDH إضافية في ترتيب متسلسل لتوفير الطاقة لمزيد من وحدات الإدخال/الإخراج حسب الحاجة. دائرة كل موصل وحدة إدخال/إخراج محمية بفيوز ذي معامل درجة حرارة موجب.

صُمم IS200JPDHG1A لتوفير توزيع طاقة تيار مستمر كافٍ لمجموعات الإدخال/الإخراج TMR بجهد 28 فولت، مع توفير أقل مساحة ممكنة. يمكن توصيل وحدات JPDH إضافية بترتيب متسلسل من خلال موصل J1X غير المزود بفيوز.

الأسئلة والأجوبة:
1. كيفية تثبيت IS200JPDHG1A؟
ركّب IS200JPDHG1A على سطح رأسي بإدخال براغي الآلة رقم 6 عبر فتحات التركيب في كل زاوية من اللوحة. ركّب موصلات Mate-N-Lok كما هو موضح في الشكل التالي. تبلغ القدرة الاستيعابية للموصلات ذات الستة أطراف والأكبر ذات الطرفين 600 فولت و13 أمبير، بينما تبلغ القدرة الاستيعابية للموصلات الأصغر ذات الطرفين 600 فولت، ويقتصر الحد الأقصى على 0.8 أمبير.
2. ما هي مواصفات IS200JPDHG1A؟
المدخلات: اتصال واحد بستة دبابيس لمدخل طاقة تيار مستمر 28 فولت Mate-N-Lok 600 فولت، 13 أمبير
المخرجات: ثلاثة توصيلات ثنائية السنون لمفاتيح Ethernet Mate-N-Lok 600 فولت، 13 أمبير
أربعة وعشرون اتصالاً ثنائي السنون لحزم الإدخال/الإخراج Mate-N-Lok 600 فولت، 0.8 أمبير عند 70 درجة مئوية
صمامات الإخراج: 1.6 أمبير عند 20 درجة مئوية (مخفضة إلى 0.8 أمبير عند 70 درجة مئوية) صمام ذو معامل درجة حرارة موجب أو ما يعادله على كل خرج من حزمة الإدخال/الإخراج
تصنيف درجة الحرارة المحيطة لتصميم العلبة: من -40 إلى 70 درجة مئوية (من -40 إلى 158 درجة فهرنهايت)
الرطوبة النسبية: 5-95% غير متكثفة
معايير السلامة: معيار السلامة UL 508A لمعدات التحكم الصناعية
CSA 22.2 رقم 14 معدات التحكم الصناعية
EN 61010-1 سلامة المعدات الكهربائية والآلات الصناعية (توجيه الجهد المنخفض)
الأبعاد: 15.875 سم ارتفاع × 10.795 سم عرض
التركيب: قضيب DIN، حامل حامل البطاقة، حامل فولاذي مثبت على القاعدة، 4 فتحات
