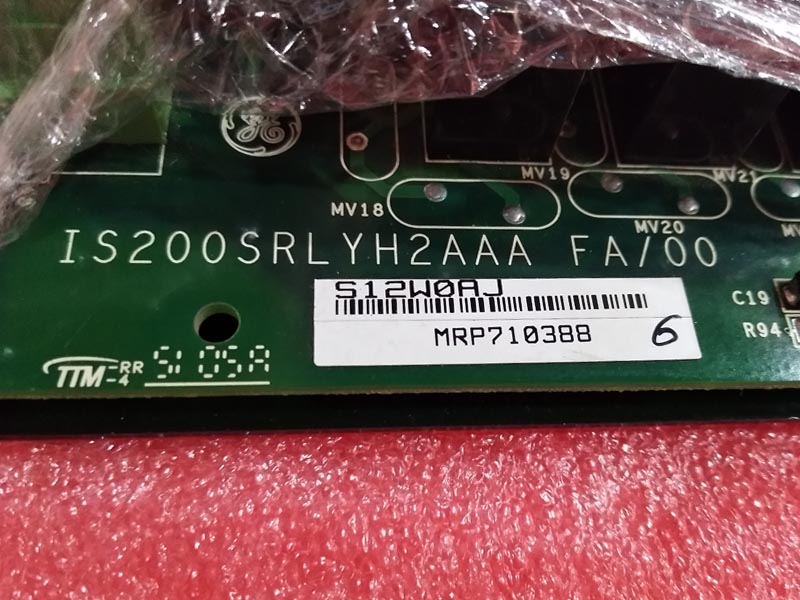

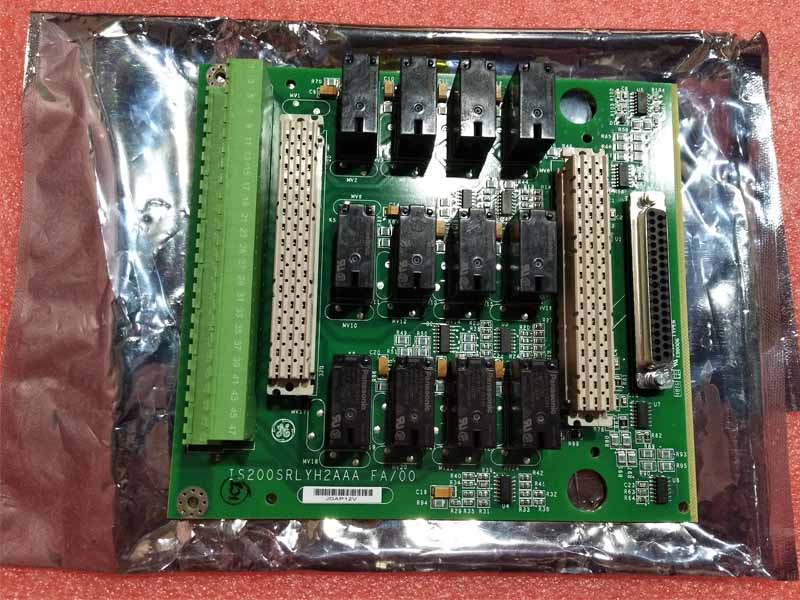

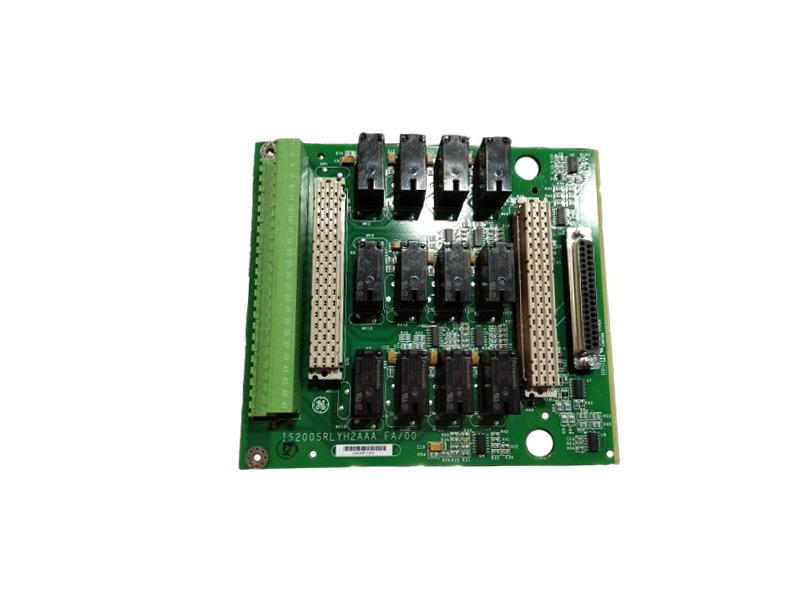

لوحة طرفية لمخرج مرحل GE IS200SRLYH2A البسيط
وصف:
صُممت IS200SRLYH2A لتكون لوحة طرفية لإخراج مرحل بسيط من GE. IS200SRLYH2A هي لوحة طرفية بسيطة من النوع S، تقبل حزمة إدخال/إخراج PDOA أو YDOA، وتوفر 12 دائرة إخراج مرحل من النوع C عبر 48 طرفية عميل. تتميز SRLY بنفس الحجم المادي، ومواقع أطراف العميل، وتركيب حزمة الإدخال/الإخراج مثل لوحات الطرفية الأخرى من النوع S. لن تكون هناك مكونات أعلى من حزمة الإدخال/الإخراج المرفقة، مما يسمح بالتكديس المزدوج للوحات الطرفية. يستخدم كل مرحل على SRLY زوج تلامس معزول كمرجع موضعي لحزمة الإدخال/الإخراج.
يتوفر SRLY بمجموعتين. يأتي SRLY 1A مزودًا بأطراف توصيل ثابتة، ويفتقد موصلي لوحة الاختيار JW1 وJW2. أما SRLY 2A، فيستخدم أطراف توصيل قابلة للتوصيل، ويحتوي على موصلين JW1 وJW2 يدعمان توصيل لوحة الاختيار.

تحديد:
عدد قنوات التتابع على لوحة SRLY واحدة: 12
الجهد المقدر على المرحلات: اسمي 24 فولت تيار مستمر، أو 48 فولت تيار مستمر، أو 125 فولت تيار مستمر
الاسمي 120 فولت تيار متردد أو 240 فولت تيار متردد
أقصى وقت استجابة: 25 مللي ثانية نموذجيًا
أقصى وقت استجابة: 25 مللي ثانية نموذجيًا
مادة التلامس: أكسيد الفضة الكادميوم
اتصل بالحياة: العمليات الكهربائية: 100.000
العمليات الميكانيكية: 10.000.000
اكتشاف الخطأ: ردود فعل موضع التتابع باستخدام زوج اتصال منفصل عن جهات اتصال الحمل
الأبعاد: 15.9 سم ارتفاعًا × 17.8 سم عرضًا

الأسئلة والأجوبة:
1. ما الفرق بين IS200SRLYH1A و IS200SRLYH2A؟
يحتوي IS200SRLYH1A على كتل طرفية ثابتة من نوع الصندوق على الطراز الأوروبي ولا يحتوي على القدرة على قبول لوحات الخيار.
يحتوي IS200SRLYH2A على كتل طرفية قابلة للتوصيل على شكل صندوق على الطراز الأوروبي وموصلين يقبلان مجموعة متنوعة من لوحات الخيارات المختلفة.
2. كيفية تثبيت IS200SRLYH2A؟
يُثبَّت SRLY وعازل بلاستيكي على حامل من صفائح معدنية، ثم يُثبَّت على خزانة باستخدام براغي. في حال استخدام لوحة اختيارية، تُوصَل بـ SRLYH2A أو SRLYS2A وتُثبَّت في مكانها بقوة الموصلات.
