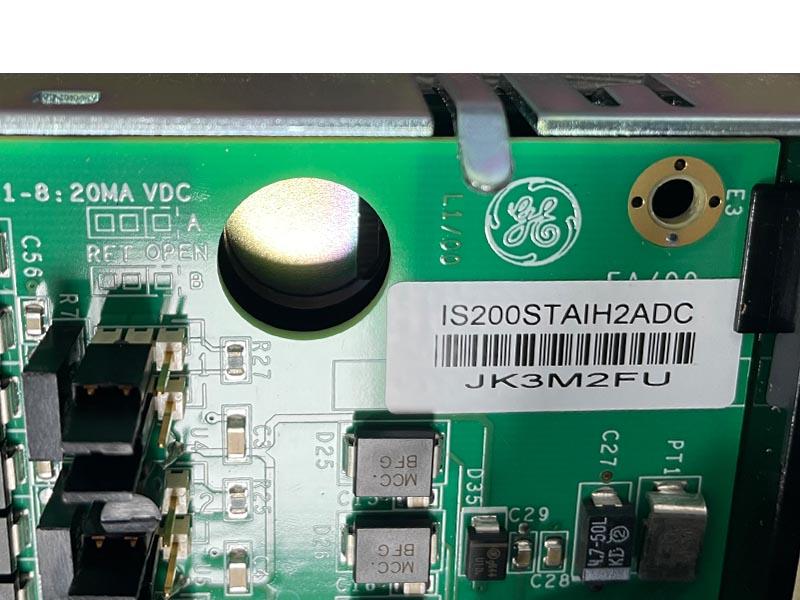

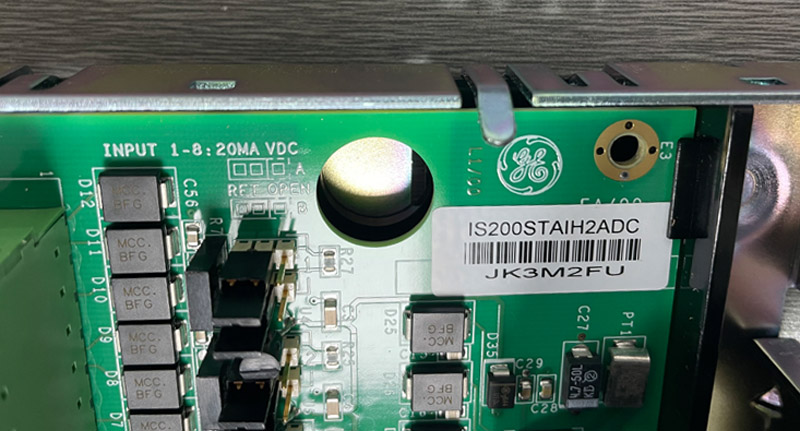

لوحة طرفية بمدخل تناظري بسيط GE IS200STAIH2A
وصف:

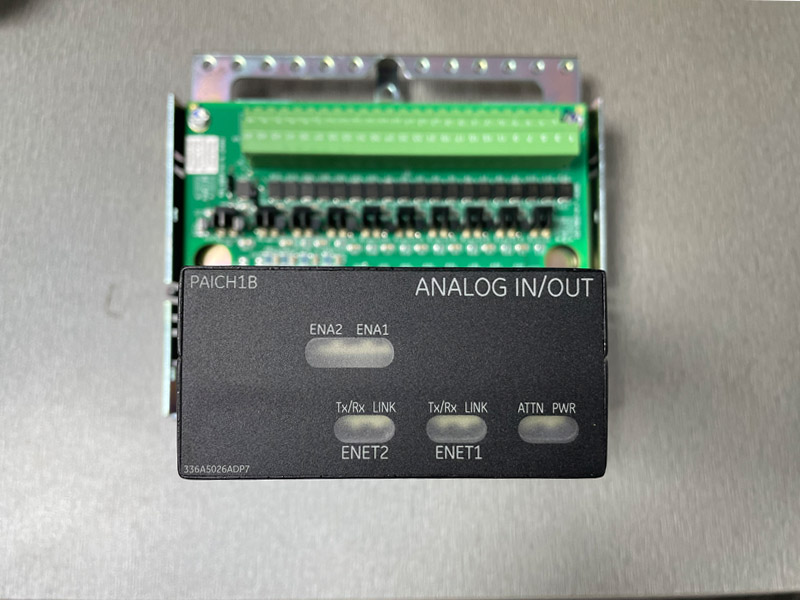

IS200STAIH2A هي لوحة طرفية للمدخلات التناظرية البسيطة من سلسلة GE MKVIe. IS200STAIH2A هي لوحة طرفية مدمجة للمدخلات التناظرية، تقبل 10 مداخل تناظرية ومخرجين تناظريين، وتتصل بالحزمة. تستوعب المداخل التناظرية العشرة أجهزة إرسال ثنائية الأسلاك، أو ثلاثية الأسلاك، أو رباعية الأسلاك، أو خارجية الطاقة. يتراوح جهد المخرجين التناظريين بين 0 و20 مللي أمبير. متوفرة فقط مع Mark VIe.IS220PAICH2Bيمكن ضبط وصلة خرج تناظرية واحدة لتيار يتراوح بين 0 و200 مللي أمبير. تُستخدم كتل طرفية عالية الكثافة بتصميم أوروبي. تُعرّف شريحة تعريف مدمجة اللوحة على العبوة لأغراض تشخيص النظام.
تتوفر طاقة تيار مستمر ٢٤ فولت على لوحة الوصلات لجميع أجهزة الإرسال (المحولات). يمكن اختيار مدخلات التيار أو الجهد باستخدام وصلات التوصيل. إحدى دائرتي الإخراج التناظريتين تعمل بجهد ٤-٢٠ مللي أمبير، بينما يمكن ضبط الأخرى بوصلة توصيل لجهد ٤-٢٠ مللي أمبير أو ٠-٢٠٠ مللي أمبير (فقط مع Mark VIe PAICH2).

تحديد:
أنواع Al المدعومة: المدخلات من 1 إلى 8: +5 فولت تيار مستمر، أو 10 فولت تيار مستمر، أو 4-20 مللي أمبير
المدخلات من 9 إلى 10: 4-20 مللي أمبير أو +1 مللي أمبير
دقة الإدخال: +0.1% من النطاق الكامل على نطاق درجة حرارة التشغيل الكاملة
أقصى مقاومة للرصاص: أقصى مقاومة للرصاص
المخرجات: مخرجات 24 فولت تيار مستمر بمعدل 21 مللي أمبير لكل منها
الحمل على تيارات الخرج: 800 Q أقصى حمل لخرج 4-20 مللي أمبير
فقط مع Mark Vle PAICH2: 50 O أقصى حمل لإخراج 200 مللي أمبير
الأبعاد: 15.9 سم ارتفاعًا × 10.2 سم عرضًا
التكنولوجيا: التركيب السطحي

الأسئلة والأجوبة:
1. كيفية تثبيت IS200STAIH2A؟
يُركَّب IS200STAIH2A، بالإضافة إلى عازل بلاستيكي، على حامل من صفائح معدنية يُثبَّت بدوره على سكة DIN. اختياريًا، يُركَّب IS200STAIH2A، بالإضافة إلى عازل، على مجموعة من صفائح معدنية، ثم يُثبَّت مباشرةً على خزانة. تتوفر ثلاثة أنواع من المحطات الطرفية كما يلي:
• يحتوي STAI_1A على كتلة طرفية على الطراز الأوروبي مثبتة بشكل دائم مع 48 طرفًا.
• يحتوي STAI_2A على رأس زاوية قائمة يقبل مجموعة من كتل المحطات القابلة للتوصيل المتوفرة تجاريًا على الطراز الأوروبي، بإجمالي 48 محطة.
• لا يحتوي STAI_3A على أي كتلة طرفية، مما يسمح بتوصيل الأسلاك الميدانية مباشرة باللوحة.
2. كم عدد قنوات نظام التشغيل IS200STAIH2A؟
12 قناة مع 10 مدخلات تناظرية (Al) و2 مخرجات تناظرية (AO)
