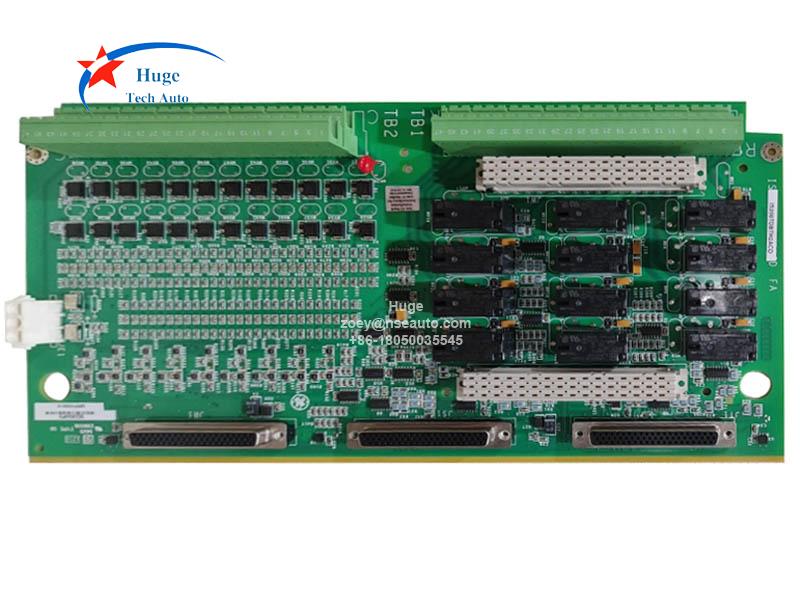

لوحة طرفية إدخال/إخراج منفصلة GE IS200TDBTH2ACD
وصف :
IS200TDBTH2ACD جزء من لوحة طرفية منفصلة الإدخال/الإخراج من سلسلة GE MKVIE، ويمكن استخدامها مع وحدة الإدخال/الإخراج المنفصلة IS220PDIOH1A. كلٌّ من وحدة الإدخال/الإخراج ولوحة الطرفية معتمد للاستخدام في المواقع الخطرة.

يبدأ تدفق الإشارة بمستشعر متصل بكتلة طرفية على لوحة. يتوفر نوعان من هذه اللوحات: لوحات على شكل حرف T تحتوي على كتلتي طرفية حاجزتين قابلتين للإزالة، كل منهما مكونة من 24 نقطة. تقبل كل نقطة سلكين بقطر 3.0 مم² (#12AWG) مع عزل 300 فولت لكل نقطة، مع عروات مجرفة أو حلقية. بالإضافة إلى ذلك، تتوفر مشابك تثبيت لتوصيل الأسلاك العارية. الحد الأدنى للمسافة بين البراغي هو 9.53 مم (0.375 بوصة)، من المنتصف إلى المنتصف.

يُزوَّد كل كتلة بشريط حماية، وهو في الواقع الجانب الأيسر من القاعدة المعدنية حيث تُثبَّت اللوحة. تُرتَّب الألواح العريضة والضيقة في أعمدة رأسية من الأسلاك عالية ومنخفضة المستوى، ويمكن الوصول إليها من مداخل الكابلات العلوية والسفلية. ومن أمثلة الألواح العريضة تلك التي تحتوي على مرحلات مغناطيسية مع دوائر مُدمجة لمحركات الملف اللولبي. عادةً ما تُثبَّت الألواح من النوع T على السطح، ولكن يُمكن أيضًا تركيبها على سكة DIN.

IS200TDBTH2A هي لوحة طرفية لمدخلات ومخرجات تلامس TMR من نظام التحكم GE Mark VI، مصممة للتركيب على سكة DIN أو التركيب المسطح. تقبل IS200TDBTH2A 24 مدخل تلامس معزولًا، مزودة بجهد تيار مستمر اسمي 24 أو 48 أو 125 فولت. جهد تبليل من مصدر خارجي. مدخلات التلامس مزودة بخاصية كتم الضوضاء للحماية من ضوضاء التيار الزائد والترددات العالية. يوفر ١٢ مخرجًا من نوع C لمرحل الطاقة، ويقبل بطاقة اختيارية لتوسيع وظائف المرحل.

يُستخدم IS200TDBTH2A مع حزمة GE Mark VIe PDIO I/O. تتصل ثلاث حزم PDIO بموصلات من النوع D وتتواصل مع وحدات التحكم عبر إيثرنت. تتوفر ثلاث نقاط اتصال لـ PDIO. مع وحدات تحكم TMR، يتوفر اتصال شبكة واحد لكل PDIO يؤدي إلى وحدة التحكم المعنية. لم يُصمم IS200TDBTH2A للعمل بشكل صحيح مع حزمة PDIO I/O واحدة.

الأسئلة والأجوبة :
1. ما هو جهد البلل لـ IS200TDBTH2A؟
اسمي 24 فولت تيار مستمر، عائم، يتراوح من 16 إلى 32 فولت تيار مستمر.
