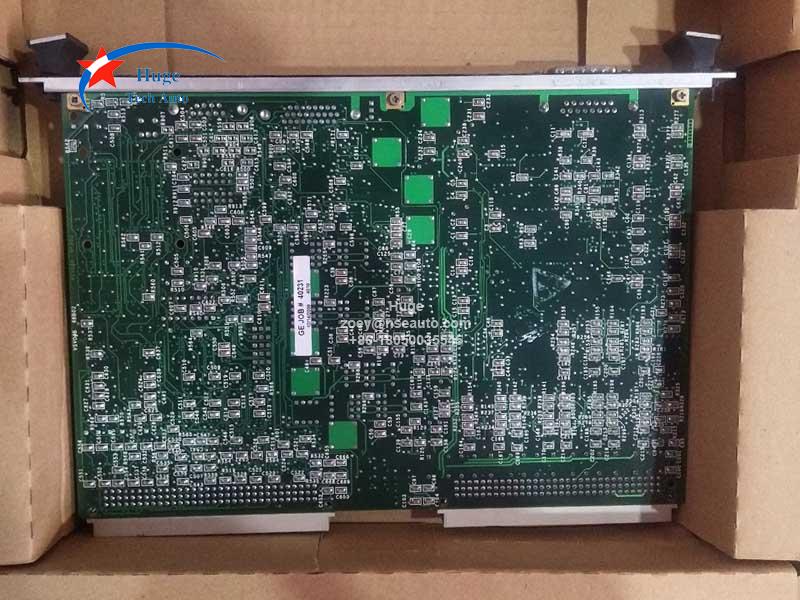

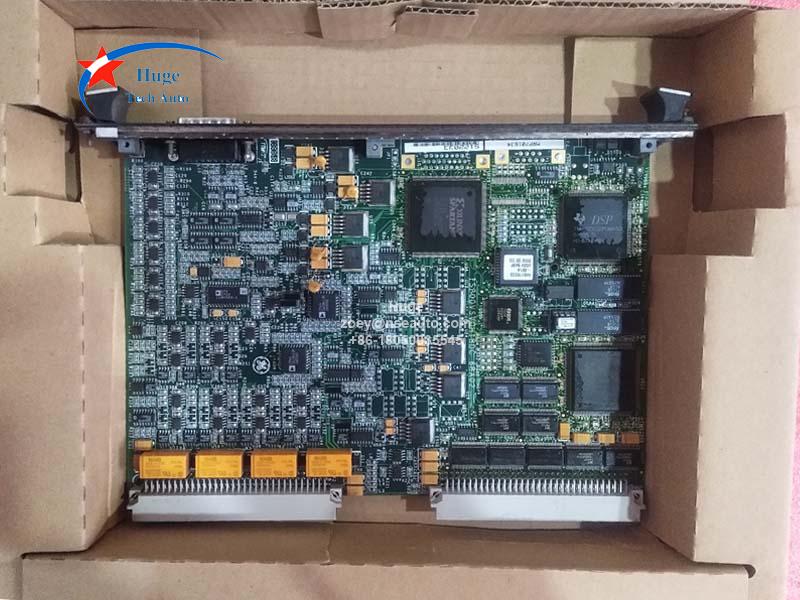

جنرال إلكتريك بطاقة سيرفو IS200VSVOH1B VME
وصف:
IS200VSVOH1B هو طراز GE Mark V. تتحكم لوحة التحكم المؤازر (VSVO) بأربعة صمامات مؤازر كهروهيدروليكية تُشغّل صمامات البخار/الوقود. عادةً ما تُقسّم هذه القنوات الأربع بين لوحتي طرفي مؤازر (TSVO أو DSVO). يُقاس موضع الصمام باستخدام محولات تفاضلية متغيرة خطية (LVDT). تُشغّل خوارزمية التحكم الحلقي في VSVO.
تتصل ثلاثة كابلات بموصل VSVO عبر موصل J5 في اللوحة الأمامية، وموصلات J3/J4 على رف VME. يوفر موصل TSVO إشارات أحادية الاتجاه عبر موصل JR1، ويوزع إشارات TMR إلى موصلات JR1 وJS1 وJT1. المقابس JD1
أو JD2 مخصصة للرحلات الخارجية من وحدة الحماية.

الأسئلة والأجوبة:
1. كيفية تثبيت IS200VSVOH1B؟
أولاً، يجب إيقاف تشغيل رف معالج VME.
ثانيًا، قم بإدخال لوحة IS200VSVOH1B، ثم ادفع الرافعتين العلوية والسفلية بيديك لتثبيت موصلات الحافة.
أخيرًا، قم بربط البراغي الأسيرة في الجزء العلوي والسفلي من اللوحة الأمامية
