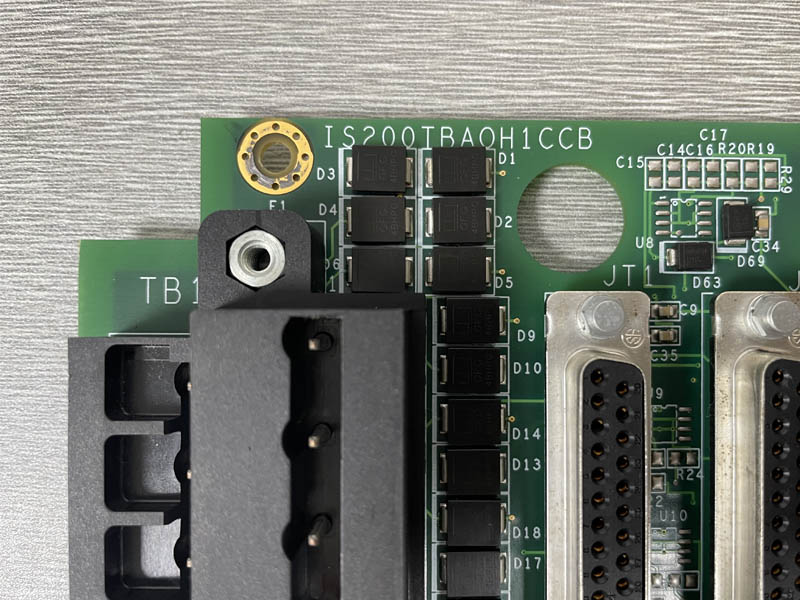

لوحة طرفية للمخرج التناظري GE IS200TBAOH1C
وصف:

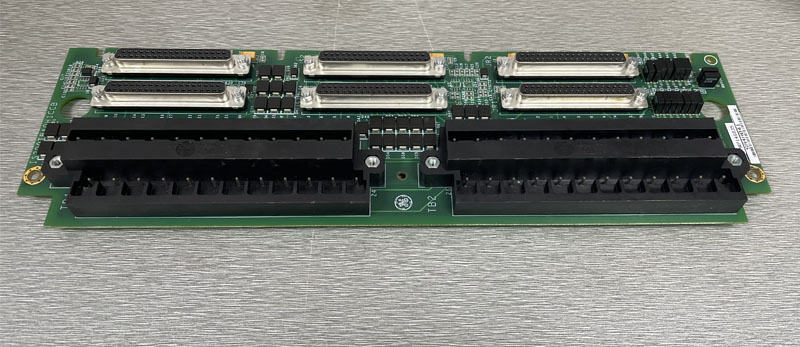

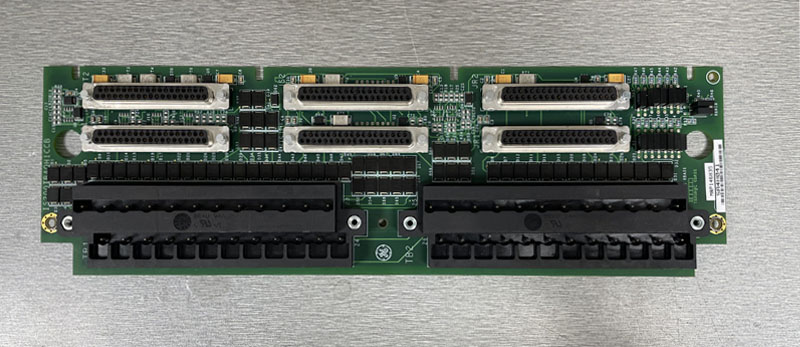

صُممت لوحة IS200TBAOH1C لتكون بمثابة لوحة طرفية لمخرج تناظري من GE (TBAO). تدعم IS200TBAOH1C 16 مخرجًا تناظريًا بنطاق تيار يتراوح بين 0 و20 مللي أمبير. تُولّد مخارج التيار بواسطة حزمة PAOC l/O، وتحتوي هذه المخارج على دوائر كبت ضوضاء للحماية من ارتفاع التيار والضوضاء عالية التردد. تحتوي لوحة TBA على كتلتي طرفيتين حاجزتين لتوصيلات العملاء وستة موصلات كابلات من النوع D.
يجب ألا تتجاوز مقاومة الأجهزة المُشغَّلة 900 ⁻، ويمكن وضعها على بُعد يصل إلى 300 متر (984 قدمًا) من خزانة التحكم. تحتوي وحدة التحكم المركزية (PAOC) على مُحوِّل رقمي/تناظري ومُشغِّلات تُولِّد التيارات المُتحكَّم بها. يُقاس جهد الخرج بانخفاض الجهد عبر مُقاومة على لوحة الطرفيات. تُخفِّف المُرشِّحات الضوضاء عالية التردد وتُخفِّض ارتفاع التيار عند كل خرج بالقرب من نقطة خروج الإشارة. يُوضِّح الشكل التالي IS200TBAOH1C في نظام سيمبلكس.

الأسئلة والأجوبة:
1. كيفية تثبيت IS200TBAOH1C؟
ثبت IS200TBAOH1C على لوحة تثبيت رأسية. وصّل أسلاك المخرجات التناظرية الستة عشر مباشرةً بكتلتي طرفي الإدخال/الإخراج المثبتتين على جانب اللوحة. تقبل كل نقطة سلكين بقطر 3.0 مم (12AWG) مع عزل 300 فولت لكل طرف. تُثبّت كل كتلة ببرغيين وتحتوي على 24 طرفًا. يوجد شريط طرفي درع متصل بأرضية الهيكل مباشرةً على يسار كل كتلة طرفية. يعمل IS200TBAOH1C مع حزمة (حزم) الإدخال/الإخراج PAOC ويدعم تطبيقات أحادية الاتجاه فقط. تُوصّل حزمة (حزم) الإدخال/الإخراج بموصلات من النوع D وتتواصل عبر شبكة إيثرنت lONet مع وحدة تحكم Mark Vle. تدعم حوامل التثبيت الجانبية الخاصة حزمة (حزم) الإدخال/الإخراج lO.

2. كيفية إجراء اختبار تشخيصي على IS200TBAOH1C؟
يتم إجراء الاختبارات التشخيصية على اللوحة الطرفية على النحو التالي:
تُوفر اللوحة انخفاض الجهد عبر مقاومة متسلسلة للإشارة إلى تيار الخرج. تُصدر وحدة الإدخال/الإخراج إنذارًا تشخيصيًا (عطلًا) في حال تعطل أيٍّ من المخارج الثمانية.
لكل موصل كابل على لوحة الأطراف جهاز قراءة/قراءة خاص به، والذي يتم فحصه بواسطة حزمة الإدخال/الإخراج. جهاز القراءة/القراءة هو شريحة للقراءة فقط مُرمَّزة بالرقم التسلسلي للوحة الأطراف، ونوع اللوحة، ورقم الإصدار، وموقع موصلات JR وJS وJT. عند قراءة هذه الشريحة بواسطة حزمة الإدخال/الإخراج، وظهور عدم تطابق، يحدث خطأ في توافق الأجهزة.
