لوحة طرفية لطرف اتصال مُثير GE IS200ECTBG1A IS200ECTBG1ADE

جنرال إلكتريك مُثير سلسلة EX2100لوحة طرفية للاتصال IS200ECTBG1ADE

ماركة:
General Electric PLC
رقم الصنف.:
IS200ECTBG1ADE
دفع:
T/T
أصل المنتج:
USA
ميناء الشحن:
Xiamen
مهلة：
In stock
ضمان:
1 year

تفاصيل المنتج

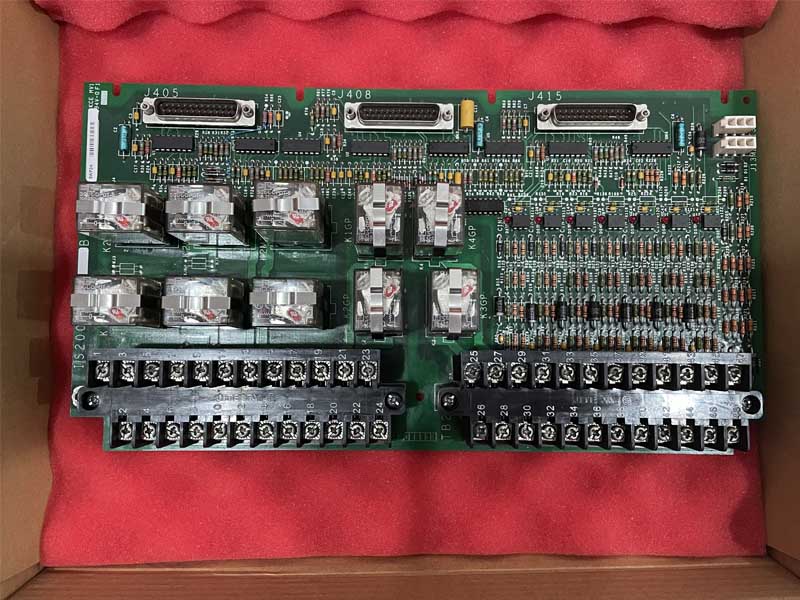

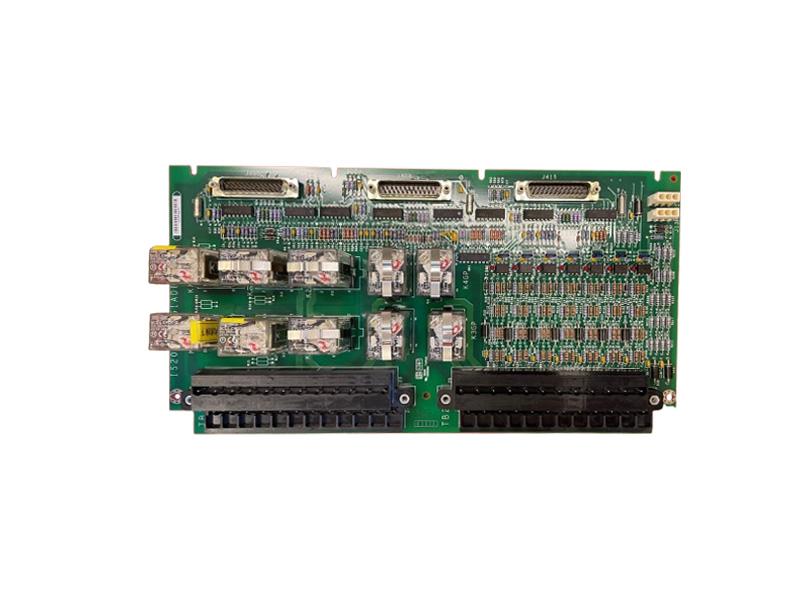

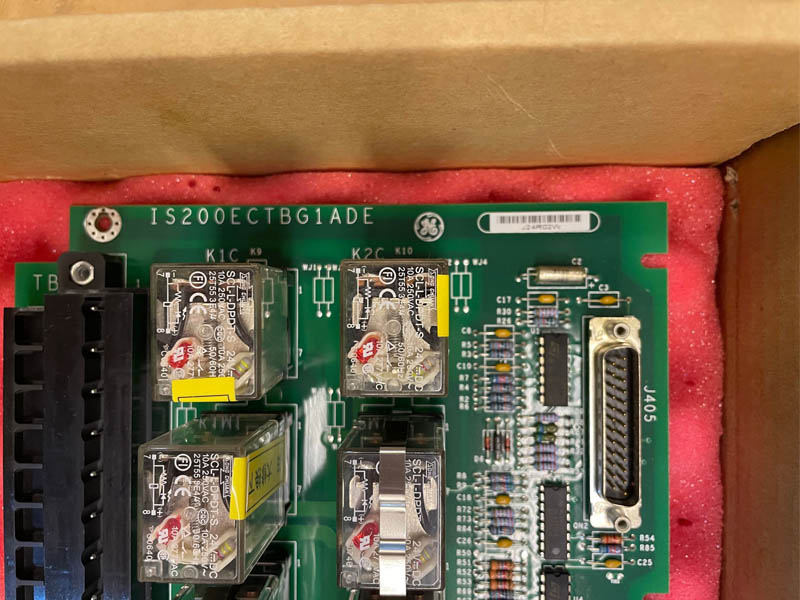

لوحة طرفية لمثير الاتصال من GE IS200ECTBG1ADE
وصف:

صُممت لوحة IS200ECTBG1A كلوحة طرفية تلامسية من سلسلة GE EX2100. تدعم IS200ECTBG1A مخرجات ومدخلات تلامس الإثارة. يتوفر إصداران: لوحة ECTBG1 التي تُستخدم فقط في الوضع الاحتياطي، ولوحة ECTBG2 التي تُستخدم فقط في الوضع البسيط. تحتوي كل لوحة على مخرجي تلامس رحلة يُشغّلان قفل العميل، وأربعة مخرجات تلامس Form-Crelay للأغراض العامة، يتم التحكم بها بواسطة لوحة ElO. يتم تغذية ستة مداخل تلامس مساعدة (مبللة) بجهد 70 فولت تيار مستمر بواسطة ECTB. كما يتم تغذية ومراقبة مدخلي التلامس 52G و86G بواسطة ECTB. في حالة الوضع الاحتياطي، تأتي الطاقة من مصدري الطاقة l1 وM2.

تم توصيل مدخلات اتصال العميل ومخرجات اتصال التتابع بلوحة IS200ECTBG1ADE.

بالإضافة إلى ستة مدخلات اتصال للأغراض العامة، هناك مدخلان اتصال مخصصان، يتم ترطيبهما بواسطة 70 فولت تيار مستمر من المثير، على النحو التالي:
• مدخل اتصال 86G يستخدم كقفل أثناء التشغيل العادي

• يوفر مدخل جهة الاتصال 52 جيجا حالة الاتصال بالإنترنت للمولد

يوفر IS200ECTBG1ADE أربعة مخارج تلامس عامة من النوع C، يتم التحكم بها بواسطة EMIO. تُستخدم هذه المخارج لمخرجات 94EX و30EX وغيرها. لكل مرحل، تتم مراقبة تيار الملف وحالة جهة الاتصال المساعدة للمرحل. تُوصل هذه التغذية الراجعة إلى EMIO في وحدة التحكم.

الأسئلة والأجوبة:
1. ما الفرق بين لوحة ECTBG1 ولوحة ECTBG2؟
ECTBG1 هو إصدار التحكم الاحتياطي من ECTB. يتصل هذا الإصدار بمدخلات ثلاثة موصلات J405 وJ408 وJ418 متصلة بثلاث وحدات تحكم. للتحكم في المرحلات، تُجري اللوحة تصويتًا ثنائيًا من ثلاثة، ومدخلا 70 فولت تيار مستمر و24 فولت تيار مستمر احتياطيان.
2. ما هي قوة العملاء؟
125 فولت تيار مستمر مونينال (24 فولت تيار مستمر دقيقة).
3. ما هي فترة الضمان؟
نحن نقدم ضمان لمدة سنة واحدة.
