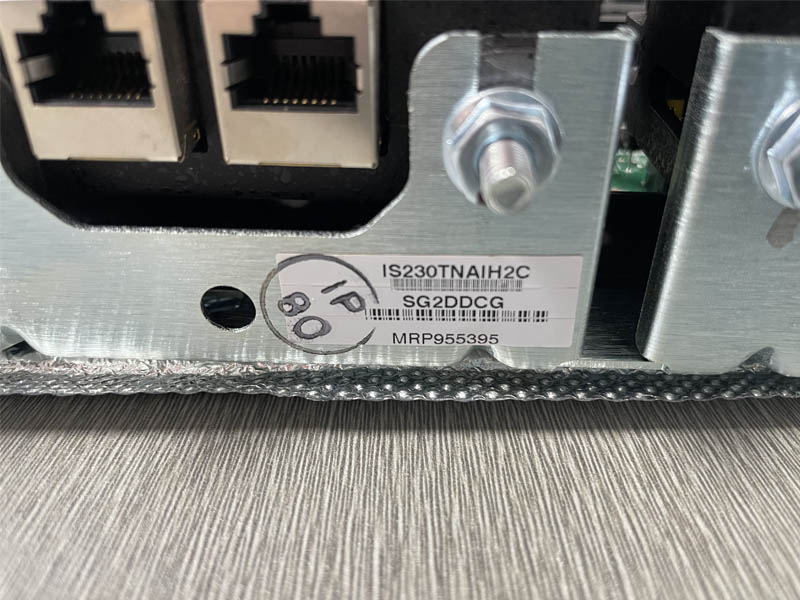

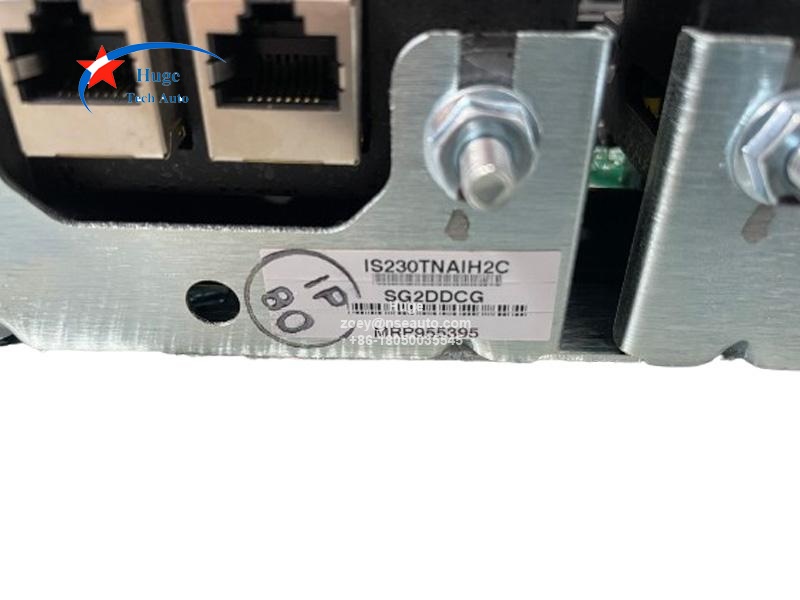

وحدة إدخال/إخراج تناظرية IS230TNAIH2C GE DIN RAIL

وحدة إدخال/إخراج تناظرية GE IS230TNAIH2C DIN RAIL

رقم الصنف.:
IS230TNAIH2C
النظام (موك):
1 PC
دفع:
T/T
أصل المنتج:
USA
ميناء الشحن:
Xiamen
مهلة：
In stock
ضمان:
1 year

تفاصيل المنتج

وحدة إدخال/إخراج تناظرية GE IS230TNAIH2C DIN RAIL
وصف:
IS230TNAIH2C مُصمم كوحدة إدخال/إخراج تناظرية من GE بقاعدة DIN. IS230TNAIH2C هو إجمالي عدد الوحدات، ويتكون من وحدة إدخال/إخراج تناظرية ولوحة طرفية.

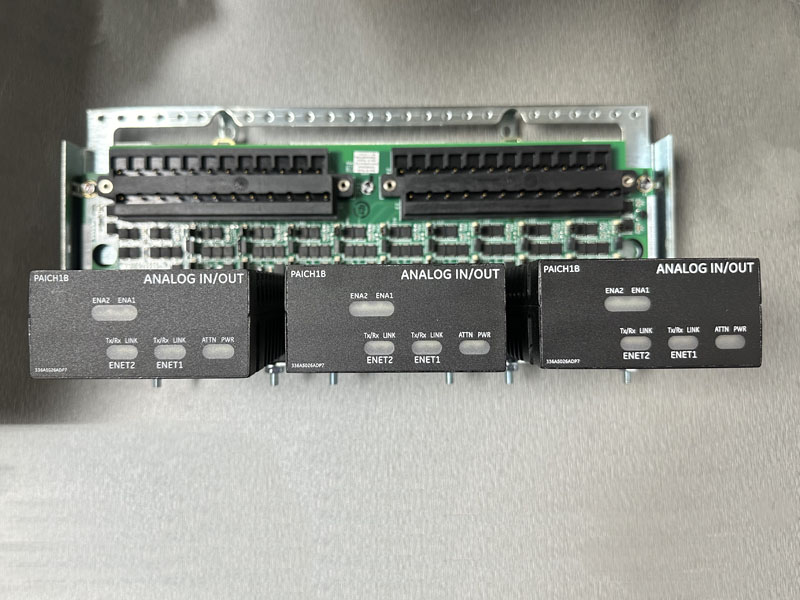

تتضمن الحزمة:

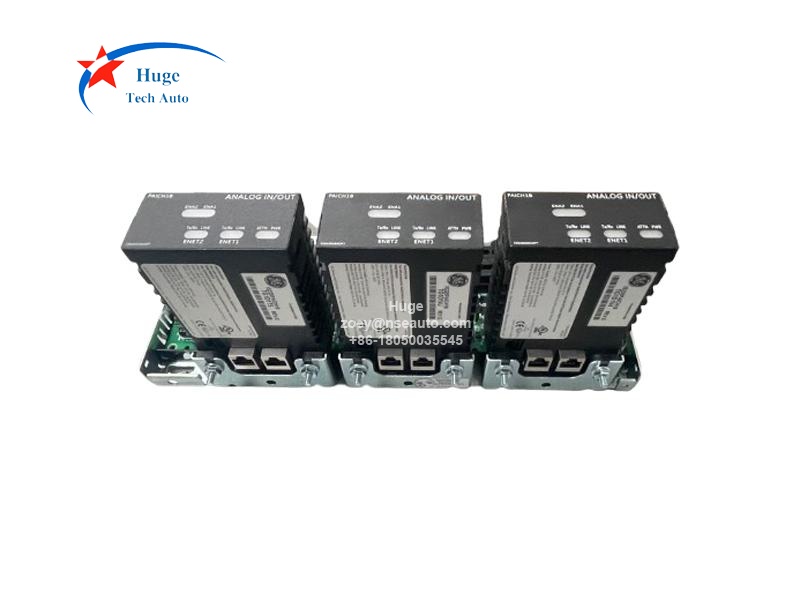

3 × وحدة إدخال/إخراج تناظرية IS220PAICH1B

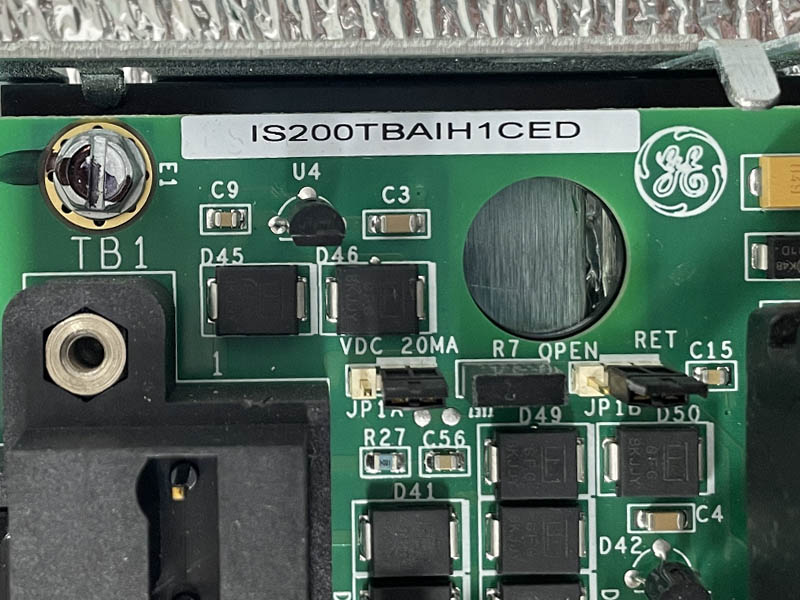

1 × لوحة طرفية IS200TBAIH1C

IS220PAICH1Bيوفر IS220PAICH1B الواجهة الكهربائية بين شبكة أو شبكتين من شبكات إيثرنت الإدخال/الإخراج ولوحة طرفية لإدخال تناظري. يحتوي IS220PAICH1B على لوحة معالج BPPx ولوحة استحواذ خاصة بوظيفة الإدخال/الإخراج التناظرية. يوفر IS220PAICH1B عشرة مداخل تناظرية. يمكن ضبط المداخل الثمانية الأولى كمدخلات ±5 فولت أو ±10 فولت، أو مداخل حلقة تيار 4-20 مللي أمبير. يمكن ضبط المدخلين الأخيرين كمدخلات تيار ±1 مللي أمبير أو 4-20 مللي أمبير. توجد مقاومات طرفية للحمل لمدخلات حلقة التيار على لوحة الطرفية، ويتم استشعار الجهد عبر هذه المقاومات بواسطة PAIC.

IS200TBAIH1Cتدعم لوحة طرفية الإدخال/الإخراج التناظرية (TBAI) عشرة مداخل ومخرجين. تستوعب هذه المداخل العشرة أجهزة إرسال ثنائية أو ثلاثية أو رباعية الأسلاك أو خارجية. يمكن ضبط المخارج التناظرية لتيار يتراوح بين 0 و20 مللي أمبير. يدعم جهاز Mark VIe PAICH2 أيضًا تيارًا يتراوح بين 0 و200 مللي أمبير على المخرج الأول. تحتوي المداخل والمخرجات على دوائر كبت ضوضاء للحماية من زيادة التيار وضوضاء التردد العالي. تحتوي لوحة TBAI على ثلاثة موصلات DC-37 لحزم الإدخال/الإخراج TMR. كما يدعم منفذ JR1 واحد خاصية التكرار في الإدخال/الإخراج البسيط.

بفضل خاصية التكرار في الإدخال/الإخراج بتقنية TMR، تُوزّع إشارات الإدخال على الموصلات الثلاثة لمجموعات R وS وTI/O. تجمع مخرجات TMR تيارات محركات الإخراج الثلاثة المتصلة، وتحدد التيار الإجمالي باستخدام تحويلة قياس. ثم تُرسل TBAI إشارة التيار الإجمالي إلى مجموعات الإدخال/الإخراج لضبطها على نقطة الضبط المطلوبة.

IS230TNAIH2C
