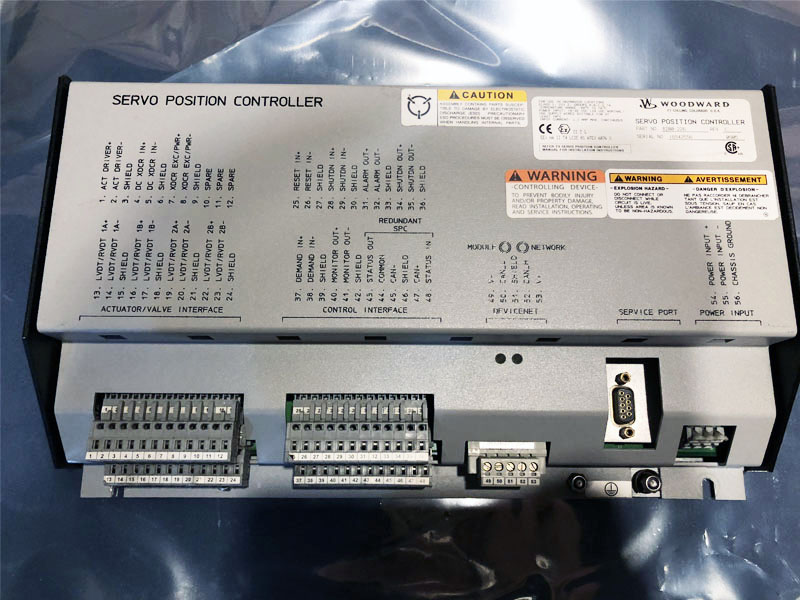

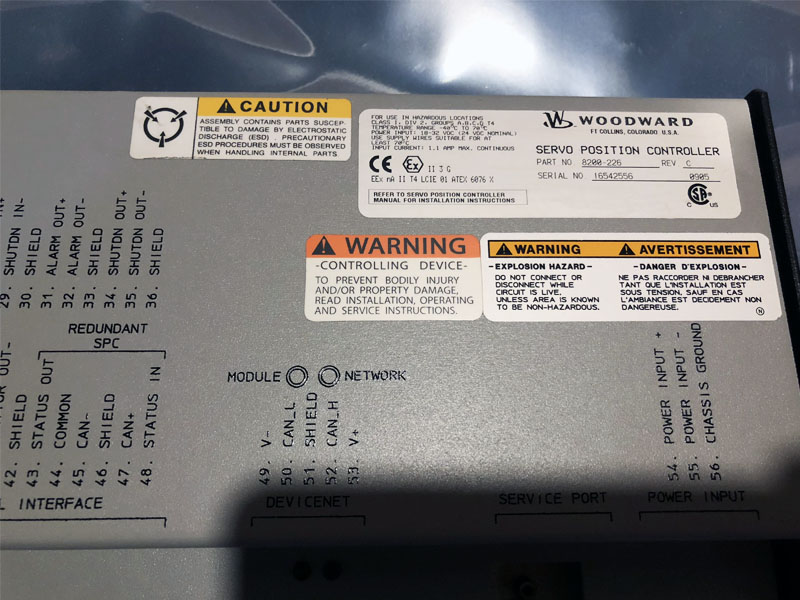

وحدة تحكم موضع السيرفو Woodward WOODWARD 8200-226
وصف:
8200-226 ينتمي إلى عائلة Woodward SPC Servo Position Controller.
الطراز 8200-226 هو أحدث طراز من وحدة تحكم موضع المؤازرة (SPC). وهو يحل محل الطرازات 8200-224 و 8200-225.
يُحدد 8200-226 موضع مُشغِّل هيدروليكي أو هوائي بناءً على إشارة طلب موضع مُستقبَلة من وحدة تحكم. يُحدد مُشغِّل SPC موضع مُشغِّل أحادي الملف باستخدام أجهزة تغذية راجعة أحادية أو ثنائية الموضع. يُمكن إرسال إشارة طلب الموضع إلى SPC عبر DeviceNet، بجهد يتراوح بين 4 و20 مللي أمبير، أو كليهما. يُتيح برنامج يعمل على جهاز كمبيوتر شخصي للمستخدم تهيئة ومعايرة SPC بسهولة.

يتم تكوين 8200-226 باستخدام محرر ملفات تكوين أداة خدمة SPC لإنشاء ملف يُحمّل إلى SPC. كما يمكن لأداة خدمة SPC قراءة تكوين موجود من SPC إلى محرر ملفات التكوين.
يتطلب 8200-226 مصدر جهد يتراوح بين 18 و32 فولت تيار مستمر، بسعة تيار قصوى تبلغ 1.1 أمبير. في حال استخدام بطارية لتشغيل الطاقة، يلزم وجود شاحن بطارية للحفاظ على استقرار جهد التغذية. يجب حماية خط الطاقة بمصدر طاقة تيار مستمر 5 أمبير.
فتيل 125 فولت قادر على تحمل اندفاع 20 أمبير و100 مللي ثانية عند تطبيق الطاقة.

الأسئلة والأجوبة:
1. ما هو الجهد الاسمي والحد الأقصى للتيار المستمر لـ 8200-226؟
الجهد الاسمي: 24 فولت تيار مستمر
الحد الأقصى للتيار المستمر: 1.1 أمبير

2. ما هو خرج الطاقة للمحول؟
الجهد الاسمي: 18 فولت تيار مستمر ± 10%
الحد الأقصى للحمل: 120 مللي أمبير
