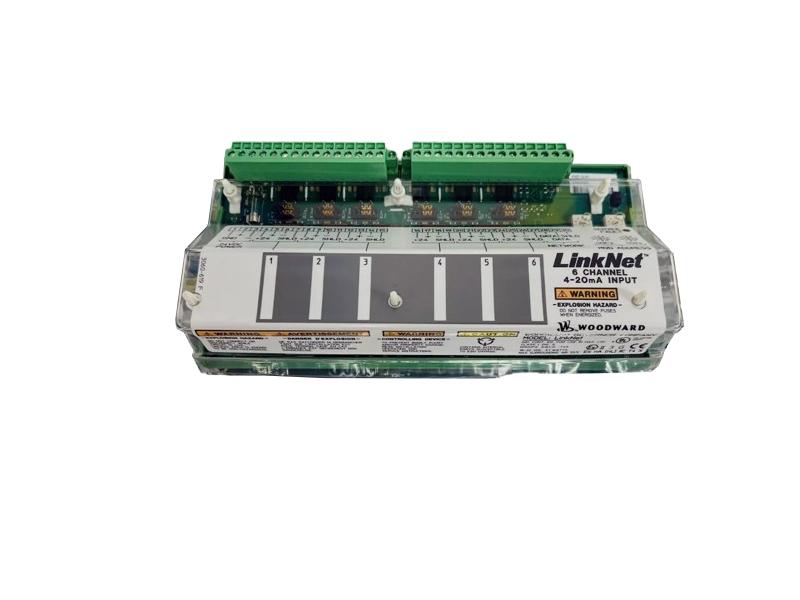

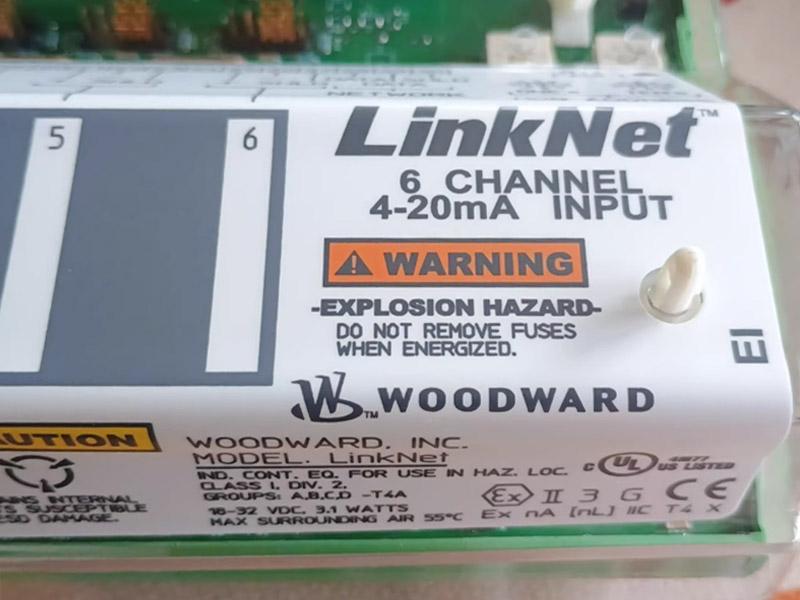

وحدة إدخال تناظرية WOODWARD 6 قنوات 9905-969
وصف:

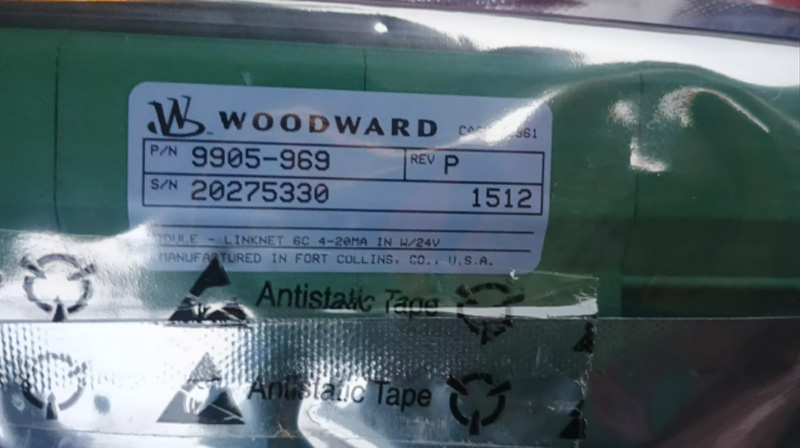

9905-969 هي وحدة الإدخال التناظرية Woodward LON LinkNet.
توفر شبكة الإدخال/الإخراج الموزعة LINKnet* إمكانيات الإدخال/الإخراج الموزعة منخفضة التكلفة وسهلة التنفيذ
لنظام التحكم NetCon*. وحدات الإدخال والإخراج LINKnet، على الرغم من أنها أبطأ وأقل قوة من NetCon
تعتبر وحدات الإدخال/الإخراج مناسبة تمامًا لوظائف التحكم غير التوربينية مثل التسلسل والمراقبة.
تتكون الشبكة من وحدة NetCon واحدة توفر أربعة جذوع شبكة مستقلة، تضم كل منها ما يصل إلى 60 وحدة إدخال/إخراج. جميع وحدات LINKnet، أو عُقدها، على كل جذوع متصلة بوحدة تحكم NetCon عبر سلك مزدوج مجدول واحد. وبالتالي، يمكن لوحدة تحكم NetCon واحدة التواصل مع ما يصل إلى 240 وحدة LINKnet، تحتوي كل منها على قنوات إدخال/إخراج متعددة، عبر أربعة أسلاك مزدوجة مجدول.

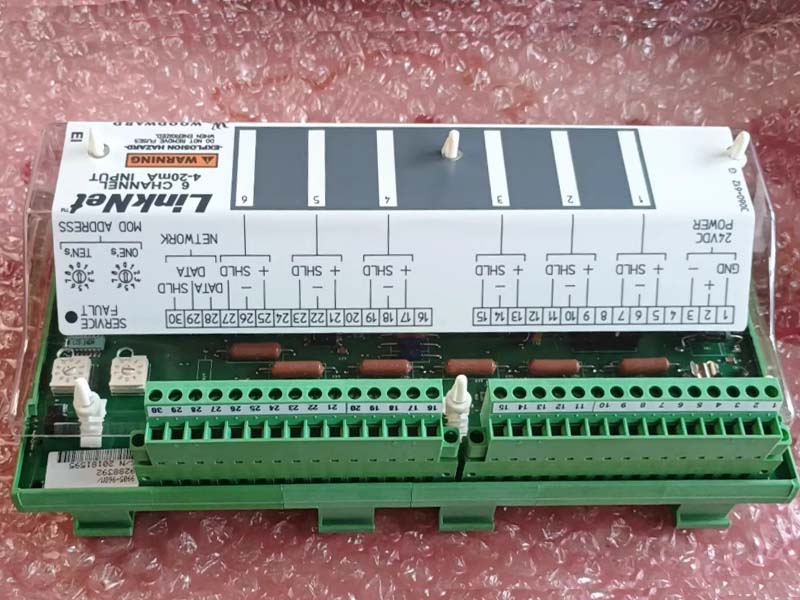

يمكن تشغيل كل قناة من القنوات الأربع في وحدة تحكم NetCon بمجموعة سرعة مختلفة. سيتم تحديد مجموعة السرعة لكل قناة في تطبيق مشفر MOE*. ستعمل جميع العقد على الشبكة بنفس السرعة. تحتوي كل وحدة LINKnet على مفتاحين دوارين يُستخدمان لتعيين عنوان الشبكة. عند التثبيت، يجب ضبط هذين المفتاحين بحيث يتطابق رقم الوحدة (من 1 إلى 60) مع عنوان الشبكة المحدد لهذه العقدة في مشفر MOE.

العناصر ذات الصلة:
9905-970 مدخل تناظري بست قنوات 100 أوم RTD
9905-971 مدخل منفصل 16 قناة 24 فولت تيار مستمر
9905-972 مخرج تناظري بست قنوات 4-20 مللي أمبير
9905-760 مقاومة إنهاء الوصلة
