IPC707

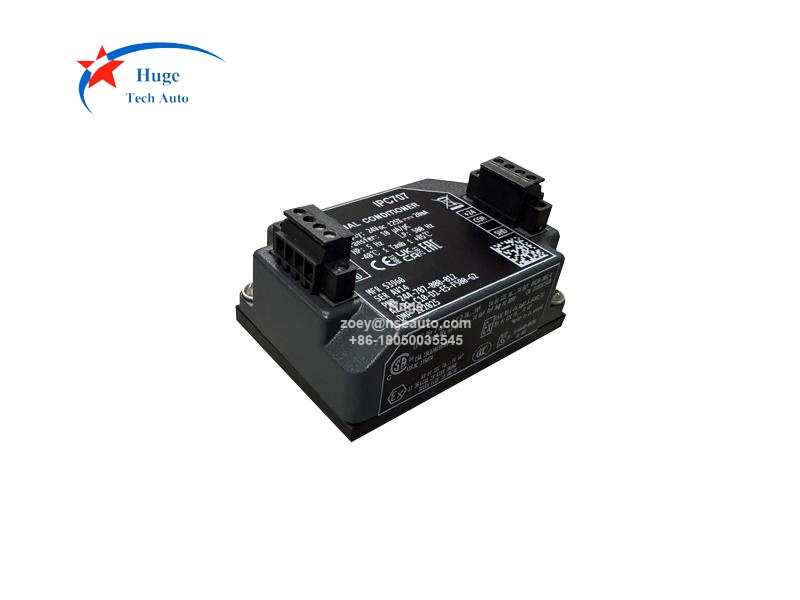

244-707-000-012 A2-B1-C10-D1-E5-F500-G2 مُكيّف إشارة مع محوّل سكة DIN
وصف:
صُمم جهاز IPC707 244-707-000-012 كمُكيّف إشارة ضمن سلاسل قياس الاهتزازات أو سلاسل قياس الضغط. يقوم IPC707 بتحويل الإشارة القائمة على الشحنة من مستشعر الضغط الكهروإجهادي CPxxx إلى إشارة خرج تيار أو جهد مناسبة للإرسال إلى أنظمة المراقبة و/أو الحماية الخارجية. كما يدعم مُكيّف الإشارة IPC707 وظائف تشخيصية (مثل دائرة اختبار مدمجة (BITE)) لتحديد المشاكل في سلسلة القياس التي تتكون من المستشعر والكابل ومُكيّف الإشارة IPC707.
الوظائف الرئيسية:
تتكون حزمة إشارة خرج جهاز IPC707 من مُكوّن قياس ديناميكي (AC) ومُكوّن تشخيص شبه ثابت (DC). بالنسبة لوظائف التشخيص الاختيارية، تشير القيمة الاسمية لمُكوّن التشخيص إلى التشغيل الطبيعي؛ بينما تشير القيم الأخرى إلى وجود مشاكل في المستشعر و/أو الكابل، أو مُكيّف الإشارة، أو مصدر طاقة مُكيّف الإشارة، أو مشاكل أخرى. يمكن لأنظمة الحماية الميكانيكية الخارجية و/أو أنظمة مراقبة الحالة المتصلة بجهاز IPC707 مراقبة القيمة الاسمية لمُكوّن التشخيص (DC) لإشارة خرج الجهاز، وإصدار تنبيهات للإشارة إلى وجود مشاكل (تشغيل غير طبيعي).
أداء الأسلاك والنظام:
يتم توصيل الغلاف المعدني (الموصل) لجهاز IPC707 بموصلات "COM" و"SHD". لذلك، يمكن تركيب وتشغيل جهاز IPC707 مع أو بدون توصيل كهربائي مباشر بينه وبين الأرض (GND).
يمكن لسلسلة قياس الضغط القائمة على CPxxx باستخدام مُكيف الإشارة IPC707، مع إشارة خرج معدلة التيار، وكابل نقل ثنائي الأسلاك، والعزل الكهربائي GSI127، أن تنقل إشارات ذات جودة أعلى عبر مسافات أطول من أي حل آخر، ولذلك يوصى بها بشدة.
سمات:
▪ معالجة الإشارات لمقاييس التسارع CA ومستشعرات الضغط الديناميكي CP.
▪ قياس الاهتزاز أو الضغط الديناميكي لحماية الآلات و/أو مراقبة الحالة المتقدمة.
▪ نطاق تردد واسع للغاية (من 0.5 إلى 20000 هرتز)، مع مرشحات تمرير عالية ومنخفضة قابلة للتكوين، مستقلة عن وظيفة النقل.
▪ وظيفة نقل قابلة للتكوين (الحساسية والوحدات)، مع مُكامل اختياري لتوفير خرج السرعة.
▪ خرج التيار لنقل الإشارة عبر مسافات طويلة أو خرج الجهد لنقل الإشارة عبر مسافات متوسطة.
▪ معتمد للاستخدام في الأجواء التي يحتمل أن تكون قابلة للانفجار (المناطق الخطرة).
▪ مناسب للاستخدام في سياقات السلامة الوظيفية: SIL 2 وفقًا لـ IEC 61508 و Cat 1 PL c وفقًا لـ ISO 13849.

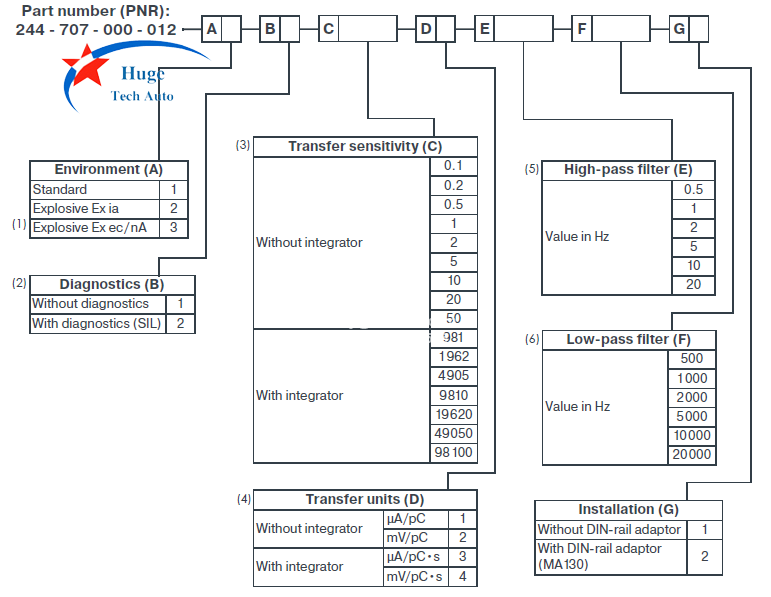

معلومات الطلب:
244-707-000-012-Ax-Bx-Cxxxxx-Dx-Exx-Fxxxxx-Gx
أ: البيئة
ب: التشخيص
ج: حساسية النقل
د: وحدات النقل
هـ: مرشح تمرير عالي
F: مرشح تمرير منخفض
ج: التركيب
أسئلة وأجوبة:
1. هل جهاز IPC707 244-707-000-012 A2-B1-C10-D1-E5-F500-G2 مزود بوظائف تشخيصية؟
نعم، هذا صحيح. يُمثل رقم الطلب B وظائف التشخيص. B1 يعني بدون تشخيص، وB2 يعني مع تشخيص (مستوى السلامة SIL). يمكن التعرف على مُكيّف الإشارة IPC707 المزود بوظائف تشخيصية لتطبيقات السلامة من خلال رمز الطلب B2 وعلامة مستوى السلامة SIL.
2. كيف يمكن استبدال جهاز تكييف الإشارة IPC704 بجهاز IPC707؟
(1) تأكد من إيقاف تشغيل طاقة الجهاز.
(2) قم بإزالة جهاز تكييف الإشارة IPC704.
(3) إعادة استخدام الغلاف الصناعي الحالي أو تركيب غلاف جديد.
(4) قم بتركيب جهاز IPC707 داخل الغلاف الصناعي.
(5) اضبط طول كابلات المستشعر وكابلات الإرسال إذا لزم الأمر.
(6) قم بفك غدد الكابلات الموجودة على العلبة الصناعية ABA17x وقم بتمرير الكابلات من خلالها.
(7) قم بإزالة حوالي 5 مم من العازل من نهاية كل سلك.
(8) قم بتهيئة نظام المراقبة الخارجي.
العناصر ذات الصلة:
IPC707 244-707-000-012 A3-B1-C1-D1-E2-F20000-G2
IPC707 244-707-000-012 A3-B1-C25-D1-E2-F20000-G2
IPC707 244-707-000-012 A3-B1-C9810-D3-E2-F10000-G2
IPC707 244-707-000-012 A3-B1-C5.93-D1-E5-F20000-G2
IPC707 244-707-000-012 A3-B1-C5.93-D1-E5-F20000-G2
IPC707 244-707-000-01X-A2-B1-C43.1-D1-E10-F10000-G1
