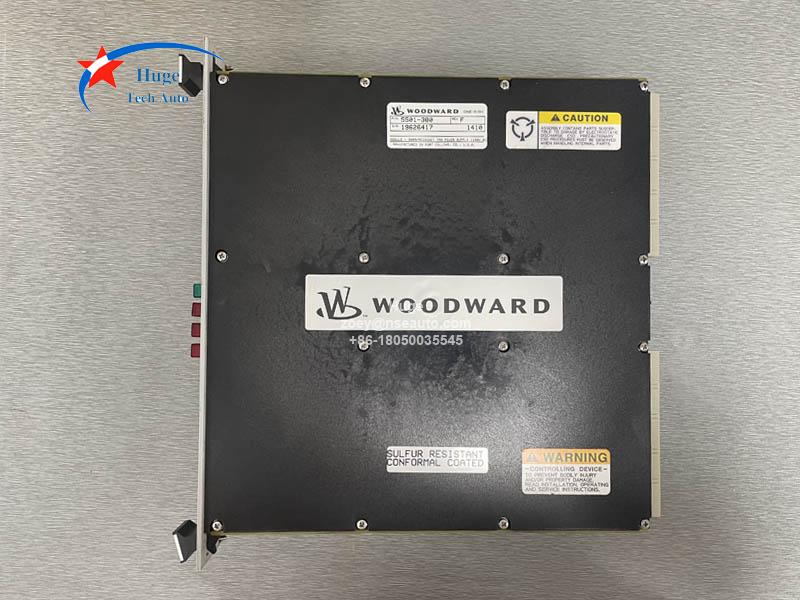

5501-380 مصدر طاقة Woodward MicroNet TMR بمدخل 120 فولت تيار متردد/فولت تيار مستمر

ماركة:
WOODWARD
رقم الصنف.:
5501-380
النظام (موك):
1 PC
دفع:
T/T
أصل المنتج:
USA
ميناء الشحن:
Xiamen
ضمان:
1 year

تفاصيل المنتج

5501-380 مصدر طاقة Woodward MicroNet TMR بمدخل 120 فولت تيار متردد/فولت تيار مستمر
وصف:
صُمم مزود الطاقة 5501-380 من Woodward MicroNet TMR. يتوفر هذا المزود بثلاثة إصدارات: تيار مستمر منخفض الجهد، 120 فولت تيار متردد/فولت تيار مستمر، و220 فولت تيار متردد/فولت تيار مستمر. 5501-380 مزود بمدخل 120 فولت تيار متردد/فولت تيار مستمر.

يمكن لهيكل توسيع MicroNet استخدام مصدر طاقة واحد أو مصدر طاقة احتياطي. تتيح اللوحة الأم الموجودة في الجزء الخلفي من الهيكل لمصدري الطاقة تكوين نظام طاقة احتياطي يوفر مخرجين منظمين بشكل منفصل: 24 فولت تيار مستمر، 12 أمبير؛ ومخرجين منظمين بشكل منفصل: 5 فولت تيار مستمر، 20 أمبير؛ ومخرجي شحن مسبق منظمين بشكل منفصل: 5 فولت تيار مستمر، إلى وحدة التحكم. تنظيم خرج الطاقة، بما في ذلك تأثيرات الخط والحمل ودرجة الحرارة، أقل من +5%.

يحتوي الجهاز 5501-380 على أربعة مؤشرات LED للإشارة إلى حالة مصدر الطاقة (خطأ في الإدخال، ارتفاع درجة الحرارة، وعطل في مصدر الطاقة). راجع استكشاف أخطاء مصدر الطاقة وإصلاحها في MicroNet Expansion (القسم 4.13.1) لوصف مؤشرات LED.

يتم توصيل طاقة الإدخال بمصدر الطاقة من خلال المحطات الموجودة في مقدمة مصدر الطاقة.

يمكن تركيب 5501-380 فقط في الفتحات PA1 (مصدر الطاقة رقم 1) وPA2 (مصدر الطاقة رقم 2). إذا لم تكن هناك حاجة إلى مصادر طاقة زائدة، فيجب تركيب ألواح التعتيم (3799-301) في الفتحات غير المستخدمة.

تحديد:
تيار متردد
نطاق التشغيل: 88 إلى 132 واط تيار متردد (47 إلى 63 هرتز)
تصنيف الجهد الاسمي: 98 إلى 120 فولت تيار متردد، كما هو موضح على ملصق مصدر الطاقة
الحد الأقصى للتيار: 12.1 أمبير
الحد الأقصى للطاقة: 1062 فولت أمبير
تصنيف قاطع/منصهر الطاقة الداخلة: 20 أمبير مع تأخير زمني
وقت التوقف: دورة واحدة عند 120 وات تيار متردد
دي سي
نطاق التشغيل: 100 إلى 150 فولت تيار مستمر
تصنيف الجهد الاسمي: 111 إلى 136 فولت تيار مستمر، كما هو موضح على ملصق مصدر الطاقة
الحد الأقصى للتيار: 5.3 أمبير
الحد الأقصى للطاقة: 531 واط
تصنيف قاطع/منصهر الطاقة الداخلة: 10 أمبير مع تأخير زمني
وقت التوقف: 7 مللي ثانية عند 120 فولت تيار مستمر
