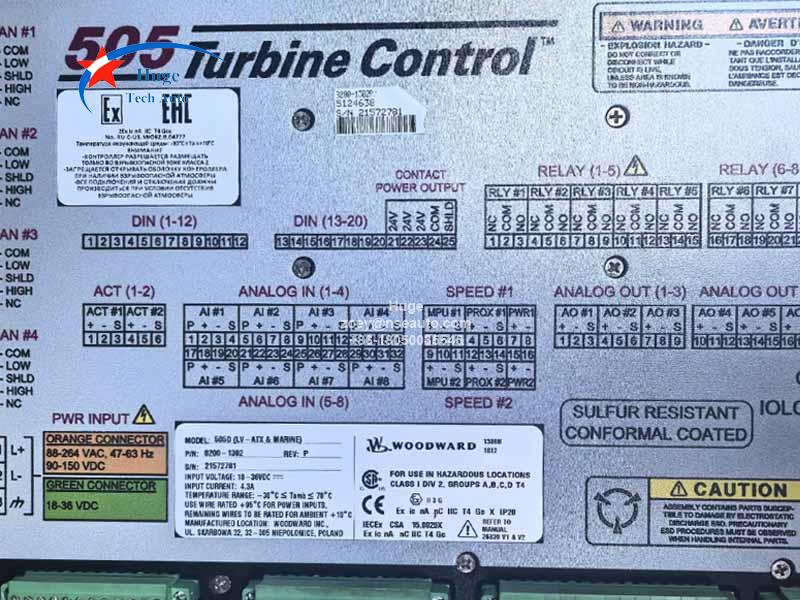

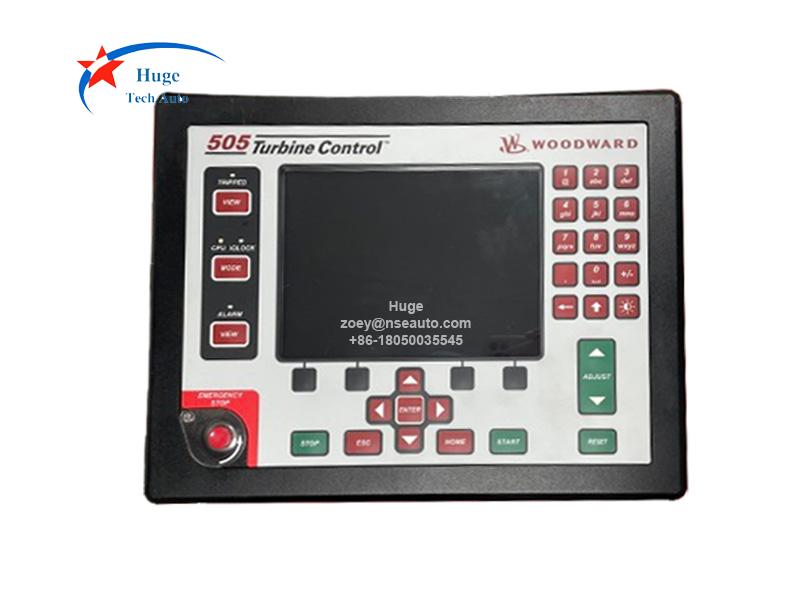

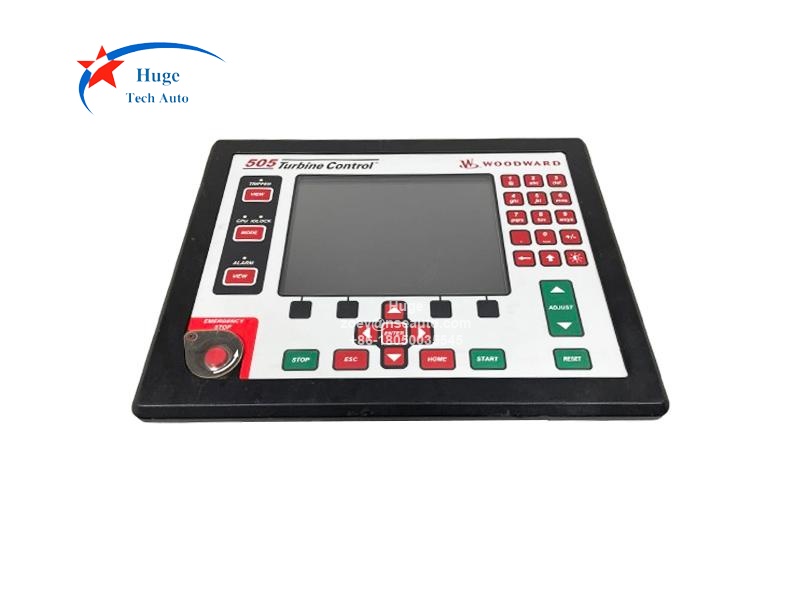

منظم الجهد الرقمي وودوارد 505 البحري/متوافق مع معايير ATEX LVDC 8200-1302
وصف:
صُمم جهاز التحكم الرقمي 8200-1302 ليكون وحدة تحكم Woodward 505 الرقمية. يُمكنه التحكم في توربينات البخار ذات المشغل الواحد أو المزدوج (نطاق التشغيل المنفصل). يُناسب جهاز 8200-1302 المواقع الخطرة المصنفة ضمن المنطقة 2 وفقًا لمعايير ATEX. وباعتباره جهازًا بحريًا متوافقًا مع معايير ATEX ويعمل بجهد منخفض للتيار المستمر (18-32 فولت)، يُتيح جهاز 8200-1302 استخدام تصميم واحد في العديد من تطبيقات التحكم المختلفة، مما يُقلل التكلفة ووقت التسليم. يستخدم الجهاز برنامجًا قائمًا على القوائم لتوجيه مهندسي الموقع في برمجة وحدة التحكم لتطبيق مولد أو محرك ميكانيكي مُحدد. يُمكن تهيئة جهاز 505 للعمل كوحدة مستقلة أو بالتزامن مع نظام التحكم الموزع للمصنع.

يقوم جهاز 8200-1302 بتشغيل صمام خانق واحد أو اثنين لتوربينات البخار للتحكم في أحد معايير التوربين في كل مرة، وإذا لزم الأمر، يمكنه الحد من تشغيل التوربين بناءً على معايير أخرى. عادةً ما يكون المعيار المتحكم فيه هو السرعة (أو الحمل)، ومع ذلك، يمكن استخدام جهاز 505 للتحكم في أو الحد من: ضغط أو تدفق مدخل التوربين، ضغط أو تدفق العادم (الخلفي)، ضغط المرحلة الأولى، قدرة خرج المولد، مستويات استيراد و/أو تصدير المحطة، ضغط أو تدفق مدخل أو مخرج الضاغط، تردد الوحدة/المحطة، درجة حرارة العملية، أو أي معيار آخر متعلق بعملية التوربين.

سمات:
▪ يدمج التحكم في التوربينات البخارية القابلة للتكوين ميدانيًا ولوحة تحكم المشغل (OCP) في وحدة واحدة.
▪ يتميز بشاشة عرض رسومية كاملة للوحة تحكم المشغل ولوحة مفاتيح على اللوحة الأمامية.
▪ يدعم تكوين التوربينات، وتعديلات البرنامج عبر الإنترنت، وتشغيل التوربينات/النظام عبر الشاشة.
▪ يتيح عرض القيم الفعلية وقيم نقطة الضبط في الوقت الفعلي مع تعليمات سهلة الاستخدام أثناء التشغيل.

أسئلة وأجوبة:
1. كيفية تهيئة جهاز 8200-1302.
عند تهيئة وحدة التحكم 8200-1302، يجب تحديد الخيارات اللازمة لضبطها بما يتناسب مع تطبيق التوربين الخاص بك. في هذا الوضع، ستُجبر وحدة التحكم الأجهزة على الدخول في وضع قفل الإدخال/الإخراج، ما يعني عدم تفعيل أي مخرجات، وفصل الطاقة عن جميع المرحلات، ووصول جميع إشارات الخرج التناظرية إلى الصفر. بعد تهيئة وحدة التحكم، لا يلزم عادةً استخدام وضع البرمجة مرة أخرى، إلا في حال تغيير خيارات التوربين أو طريقة تشغيله. ويمكن الوصول إلى هذا الوضع في أي وقت. يلزم إدخال كلمة مرور لتسجيل الدخول إلى هذا الوضع.

2. ما هي مدة ضمان الوحدة؟
ضماننا لمدة عام واحد.
