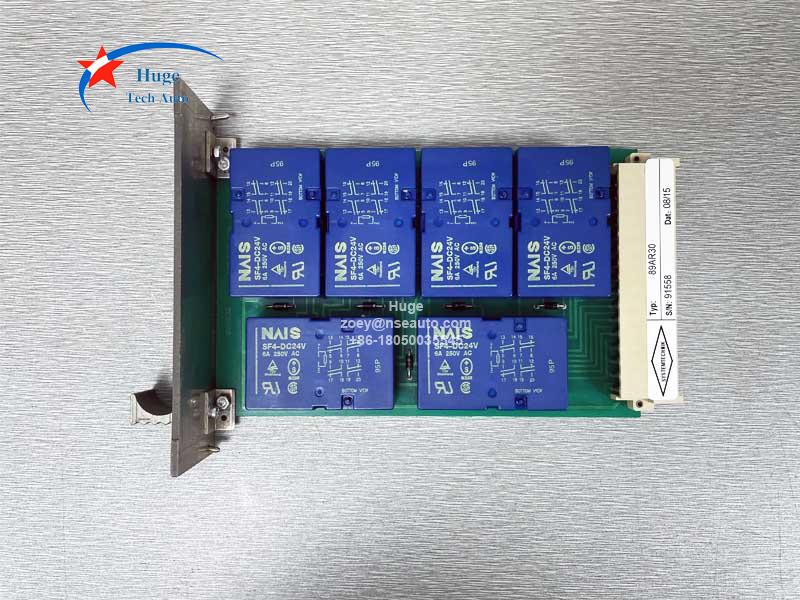

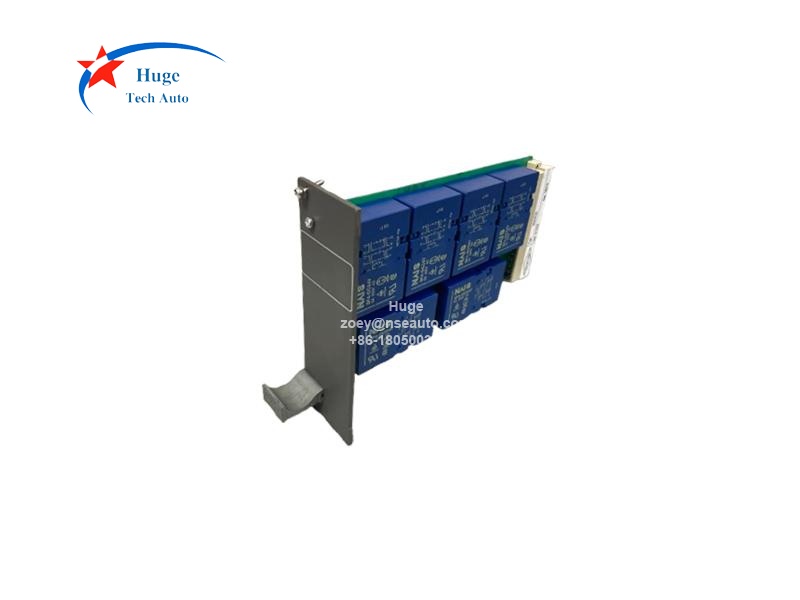

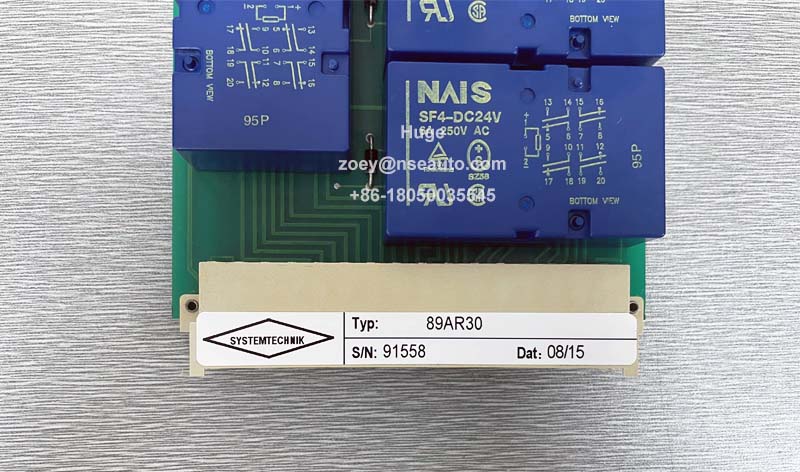

وحدة التتابع ABB 89AR30 GKWN000326R0100
وصف:
89AR30 ينتمي إلى نظام ABB Procontrol. صُمم 89AR30 لتفعيل عناصر التحكم في التشغيل لأنظمة الحماية. يُركّب في حجرة قياسية قابلة للسحب وفقًا لـ DlN، باستخدام ثلاث وحدات، بما في ذلك موصل أنثى من النوع F.

يحتوي 89AR30 على مرحلات مُختبرة كنماذج أولية *) مع جهات اتصال مُدارة إيجابيًا. جهات اتصال المرحلات K1 وK2 وk3 مُجمّعة في دائرتين، ومُوصّلة بترتيب 2 من 3 وفقًا لمبدأ الدائرة المفتوحة (وصلات خارجية B18-B20).

يمكن استخدام جهات الاتصال المساعدة لاستجواب مواضع التتابع الفردية.

تتوفر المرحلات K4 وK5 وK6 مجانًا. يمكن استخدام K4، على سبيل المثال، لزر فصل الطوارئ لدائرة حماية معينة، سواءً في وضع الدائرة المغلقة أو المفتوحة. في هذه الحالة، يجب وضع وصلات التوصيل المطلوبة على موصل الحافة.

رقم الطلب:
89AR30/R0100
رقم الطلب: GKWN000326R0100

الأسئلة والأجوبة:
1. ما هو مصدر الطاقة لـ 89AR30؟
جهد التشغيل للمرحلات هو +24 فولت، وتبديد الطاقة هو 3 وات.

2. ما هي أوقات التبديل لـ 89AR30؟
وقت الالتقاط: < 30 مللي ثانية
وقت الانقطاع: < 20 مللي ثانية
وقت الارتداد: <1 مللي ثانية
