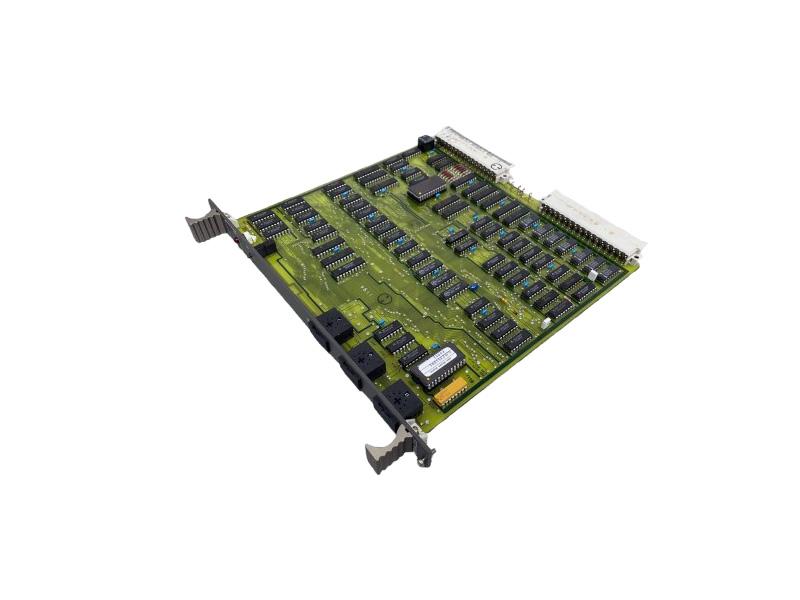

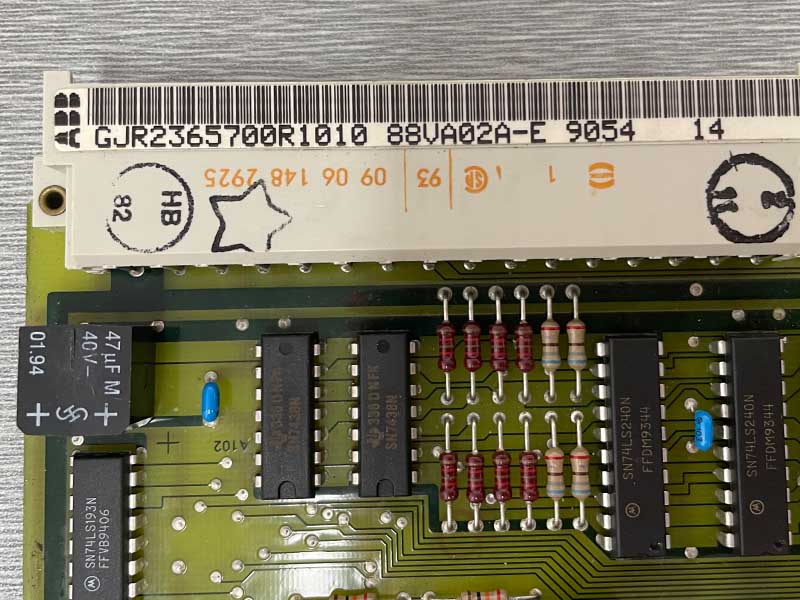

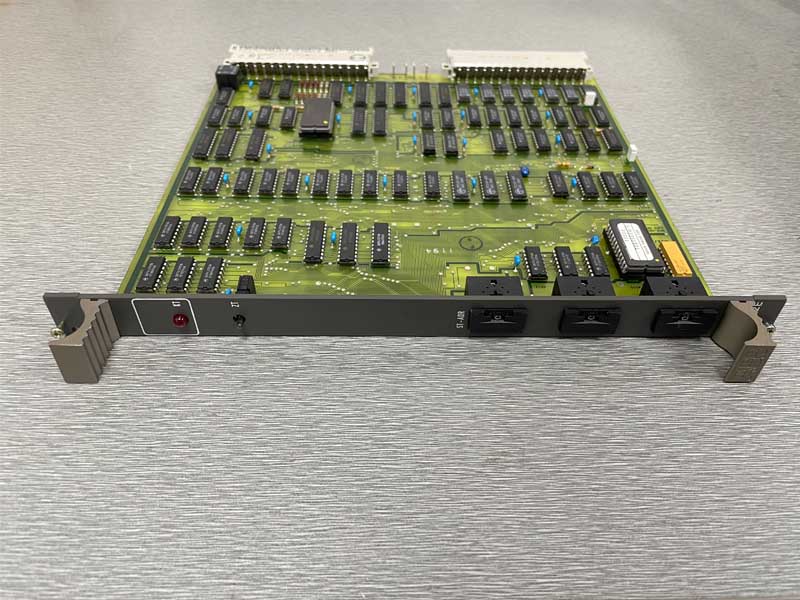

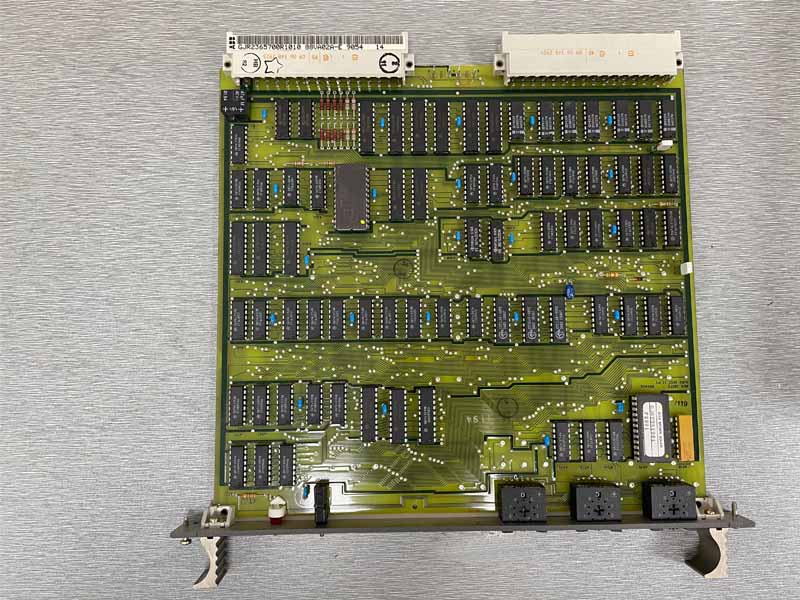

وحدة التحكم ABB 88VA02A-E GJR2365700R1010 لإجراء النقل
وصف:
88VA02A-E تابعة لنظام ABB Procontrol. وهي وحدة تحكم لإجراءات النقل، تُستخدم داخل محطة PROCONTROL الرئيسية. 88VA02A-E جزء من معالج المحطة الرئيسية بأكمله. وبصفتها "وحدة مساعدة" للمعالج، تُنفّذ وظائف فرعية مُحددة لبرنامج المحطة الرئيسية بأكمله. ومع ذلك، لا تُنفّذ كل وظيفة فرعية إلا بعد أمر مُحدد من وحدة المعالج 88 VP01/VP02. تُنتج الأوامر من حقول الأوامر في كلمة البيانات ذات 48 بت في ذاكرة البرنامج (انظر وصف الوحدة "وحدة معالج المحطة الرئيسية 88 VP01/VP02"، GKWE 705 180). تُنقل الأوامر مُشفرة عبر الناقل العام، وتُفكّ تشفيرها على الوحدة (أجهزة فك التشفير مُتاحة).
(لم يتم عرضه في الرسم التخطيطي الوظيفي).
فيما يلي، يتم تحديد الكتل الوظيفية الأكثر أهمية ووصف وظائفها ضمن البرنامج الكامل لوحدة معالج المحطة الرئيسية (انظر أيضًا "الرسم التخطيطي الوظيفي").

المواصفات:
جهد التشغيل: UD+ = +5 فولت
الاستهلاك الحالي: ID = 1.6 أمبير
تبديد الطاقة النموذجي: Pv = 8 وات
قسم ناقل الجهد المرجعي: ZD = 0V

الأسئلة والأجوبة:
1. ما الفرق بين 88VA01 و 88VA02؟
عدد البرقيات في كل كتلة يختلف.
88VA01-E/R1010: استقبال 8 برقيات لكل كتلة.
88VA02-E/R1010: استقبال 8 أو 16 برقية لكل كتلة.

2. ما هي ميزات 88VA02؟
يمكن توصيل الوحدة بكل من المحطتين الرئيسيتين لنظام ناقل PROCONTROL، ولكنها متاحة مرة واحدة فقط لكل محطة. وهي مزودة بواجهتين قياسيتين: إحداهما لربط الوحدة بالمحطة الرئيسية.
ناقل المحطة الذي تتصل به جميع وحدات المحطة الرئيسية (بما في ذلك وحدات توصيل المحطة الرئيسية 88 VKOl). أما الناقل الثاني فهو للناقل العام (G-bus) الذي يربط فقط الوحدات 88VA01/VA02 و88VP01/VP02 و
88VT01/VT02 مع بعضها البعض.
