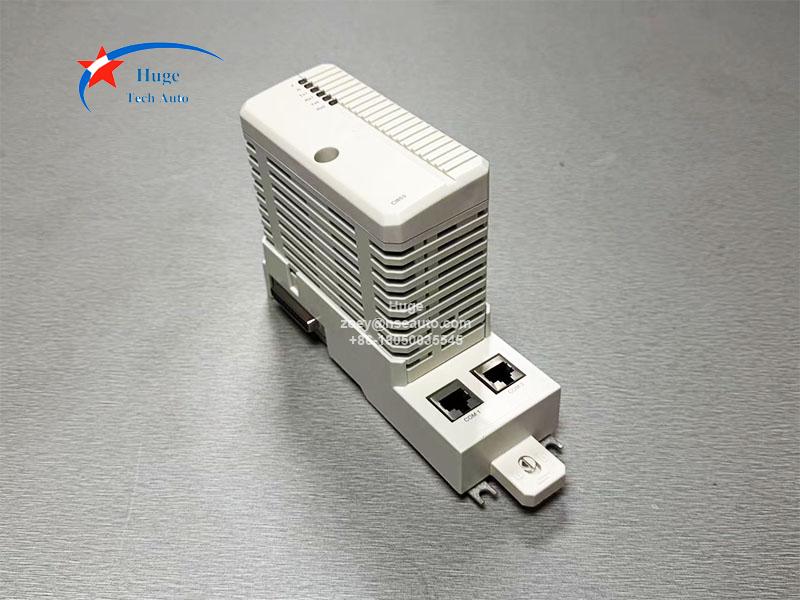

ABB CI853K01 3BSE018103R واجهة RS232-C مزدوجة
الوصف:
تم تصنيع CA853K01 3BSE018103R كواجهة اتصال تسلسلية لنظام ABB 800xA.
CA853K01 بما في ذلك:
-CI853، واجهة الاتصال
-TP853، اللوح الأساسي

بروتوكولات وحدة CI853 RS-232: يمكن استخدام
COMLI على البنية في منفذ COM3 واختياريًا على منافذ CI853. يمكن تمديد طول الكابل بشكل كبير (إلى عدة كيلومترات) باستخدام محول الألياف الضوئية. RS-232C هي واجهة الاتصال القياسية المستخدمة للاتصال التسلسلي مع COMLI. يدعم CI853 التبديل السريع. COMLI هو بروتوكول ABB لنقل البيانات بين وحدات التحكم. وهي مصممة للاتصالات الرئيسية/التابعة غير المتزامنة في الإرسال أحادي الاتجاه. يدعم بروتوكول COMLI مودم الطلب الهاتفي الذي يتم التحكم فيه من التطبيق. يدعم CI853 كلا الوضعين الرئيسي/التابع في COMLI.

MODBUS RTU هو بروتوكول قياسي منتشر على نطاق واسع بسبب سهولة استخدامه وموثوقيته. Modbus RTU هو بروتوكول مفتوح وتسلسلي (RS-232 أو RS-485) مشتق من البنية الرئيسية/التابعة لتبادل المعلومات في وضع نصف مزدوج. يمكن تكوين وظيفة Modbus على منافذ COM الخاصة بـ AC 800M وCI853. تكرار الوحدة غير متوفر في MODBUS RTU. يدعم CI853 الوضع الرئيسي فقط في MODBUS RTU.

الميزات والفوائد:
يمكن استخدام COMLI على منفذ COM3 المدمج واختياريًا على منافذ CI853. RS-232C هي واجهة الاتصال القياسية المستخدمة للاتصال التسلسلي مع COMLI. يدعم CI853 التبديل السريع. COMLI هو بروتوكول ABB لنقل البيانات بين وحدات التحكم.
MODBUS RTU هو بروتوكول مفتوح وتسلسلي (RS-232 أو RS-485) مشتق من البنية الرئيسية/التابعة لتبادل المعلومات في وضع نصف مزدوج. يمكن تكوين وظيفة Modbus على منافذ COM في AC 800Man وCI853.
يمكن استخدام Siemens 3964R على منفذ COM3 المدمج واختياريًا على منافذ CI853. مطلوب قناة اتصال RS-232C/485 قياسية.
يمكن استخدام الاتصال التسلسلي المحدد ذاتيًا على منفذ COM3 المدمج (على وحدة التحكم AC 800MController) واختياريًا على منافذ CI853.
تدعم وحدة CI853 أيضًا Hot Swap.
الحد الأقصى للوحدات في ناقل CEX: 12
الموصل: RJ-45 أنثى (8 سنون)
24 فولت نوع الاستهلاك: 100 مللي أمبير
درجة الحرارة، التشغيل: +5 إلى +55 درجة مئوية (+41 إلى +131 درجة فهرنهايت)
درجة الحرارة، التخزين: - 40 إلى +70 درجة مئوية (-40 إلى +158 درجة فهرنهايت)
الحماية من التآكل: G3 متوافق مع ISA 71.04
الأبعاد: 59x185x127.5 ملم
الوزن (بما في ذلك القاعدة): 700 جم (1.5 رطل)
