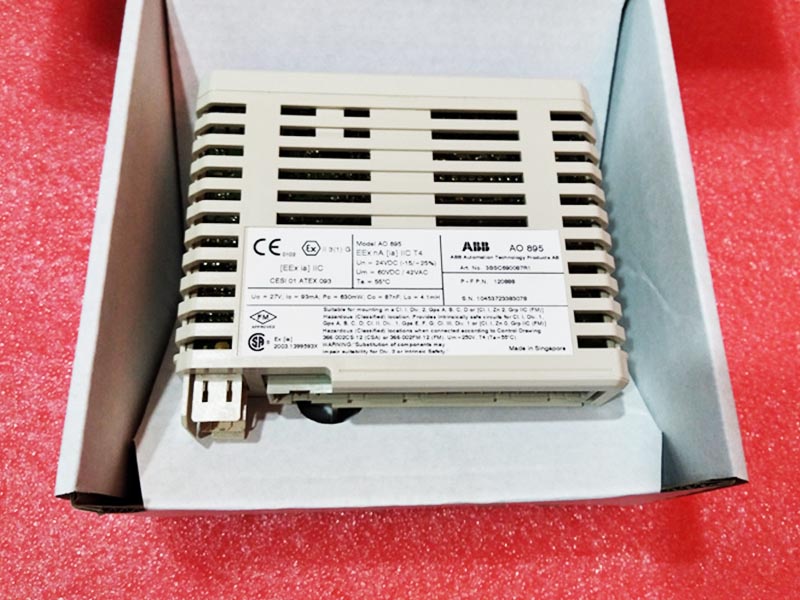

ABB AO895 3BSC690087R1 مخرج تناظري IS HART 8 قنوات
وصف:
صُممت وحدة AO895 كوحدة إخراج تناظرية لنظام التحكم ABB 800xA. تحتوي الوحدة على 8 قنوات، وتتضمن مكونات حماية للسلامة الداخلية وواجهة HART على كل قناة، مما يسمح بالتوصيل بمعدات المعالجة في المناطق الخطرة دون الحاجة إلى أجهزة خارجية إضافية.

تستطيع كل قناة ضخ تيار حلقي يصل إلى ٢٠ مللي أمبير في حمل حقلي، مثل محول تيار إلى ضغط معتمد من Ex، ويقتصر على ٢٢ مللي أمبير في ظروف الحمل الزائد. جميع القنوات الثماني معزولة عن ناقل الوحدة ومصدر الطاقة في مجموعة واحدة. تُحوّل الطاقة إلى مراحل الخرج من ٢٤ فولت في توصيلات مصدر الطاقة.

تحديد:
النوع: مخرج تناظري
مواصفات الإشارة: 4...20 مللي أمبير
عدد القنوات: 8
نوع الإشارة: أحادية القطب أحادية النهاية
هارت: نعم
الدقة: 12 بت
العزل: معزولة جماعيا عن الأرض
نطاق أقل/أكثر: 2.5 / 22.4 مللي أمبير
حمل الإخراج: <725 أوم عند 20 مللي أمبير، لا يوجد نطاق زائد
<625 أوم حتى 22 مللي أمبير
الخطأ: نموذجي 0.05%، الحد الأقصى 0.1% عند 650 أوم
انحراف درجة الحرارة: نموذجي 50 جزء في المليون/درجة مئوية، الحد الأقصى 100 جزء في المليون/درجة مئوية
وقت الارتفاع: 30 مللي ثانية (10% إلى 90%)
الحد الحالي: خرج تيار مقاوم للدائرة القصيرة محدود
جهد العزل المقدر: 50 فولت
جهد الاختبار العازل: 500 فولت تيار متردد
تبديد الطاقة: 4.25 واط
استهلاك التيار +5 فولت وحدة الحافلة: نموذجي 130 مللي أمبير
استهلاك التيار +24 فولت خارجي: نموذجي 250 مللي أمبير، الحد الأقصى <330 مللي أمبير
الأبعاد: 102 × 119 × 45 ملم
الوزن: 0.3 كجم

الأسئلة والأجوبة:
1. ما هي وحدة المحطة الطرفية التي يمكن استخدامها مع AO895؟
TU890 وTU891 وTU891Z
2. ما هي ميزات وفوائد AO895؟
• 8 قنوات بمخرجات 4...20 مللي أمبير.
• اتصالات هارت.
• مجموعة واحدة مكونة من 8 قنوات معزولة عن الأرض.
• القدرة على تشغيل محركات I/P المعتمدة من Ex.
