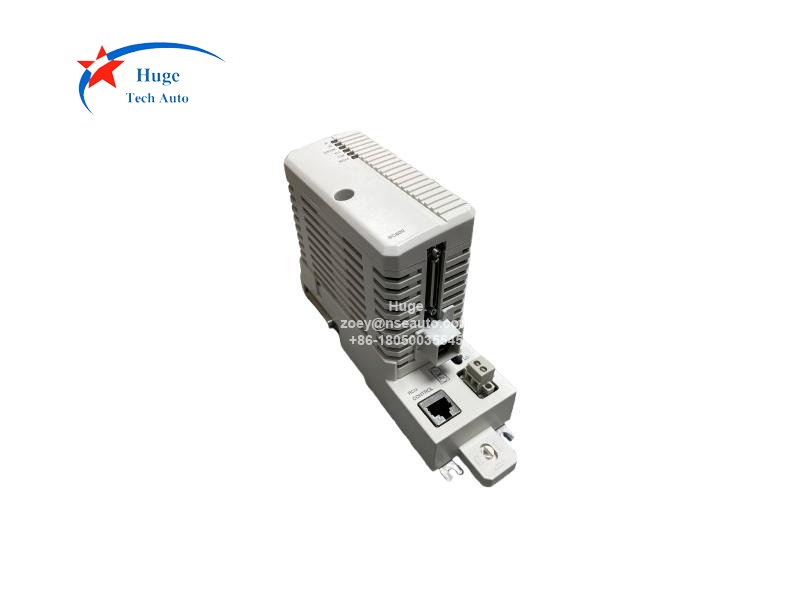

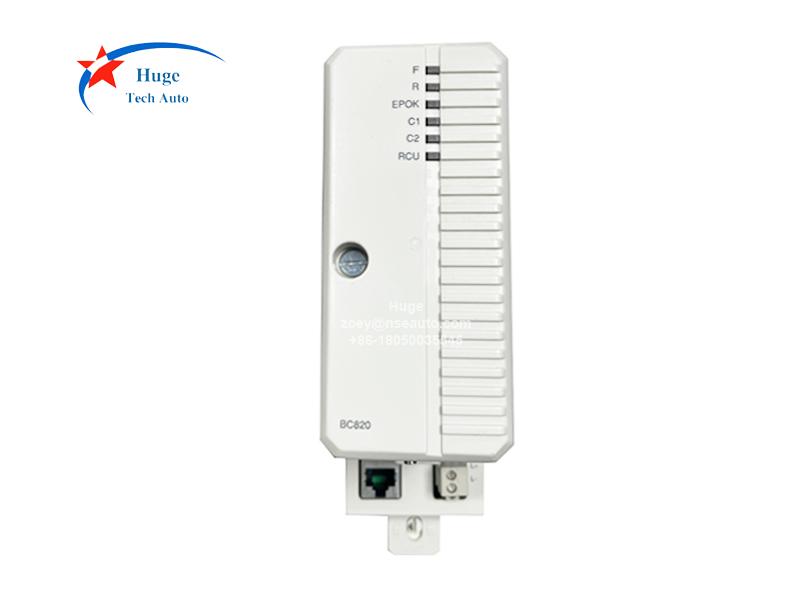

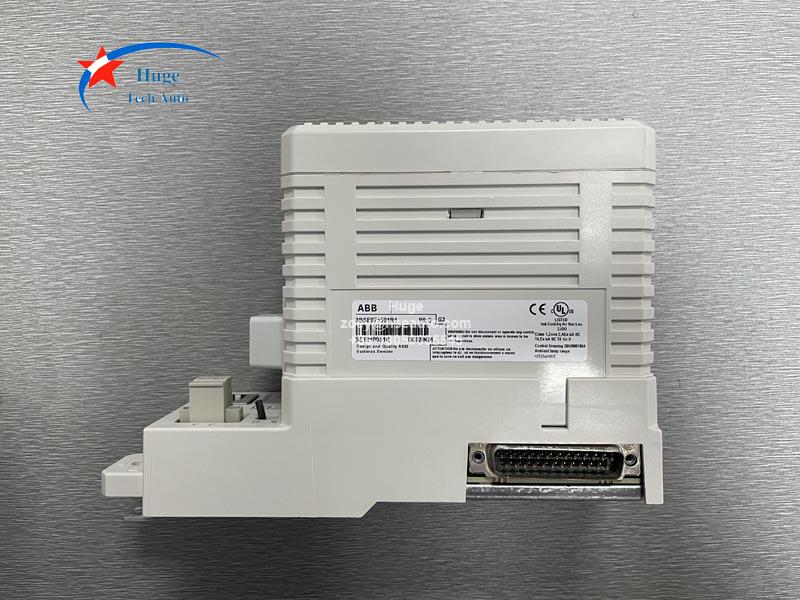

وحدة ربط ناقل CEX من ABB BC820K01 3BSE071501R1
وصف:

تم تصميم BC820K01 كوحدة ربط CEX-Bus لنظام التحكم ABB 800XA.

تحتوي وحدة تزويد الطاقة واللوحة المنطقية على محول +3.3 فولت، ووحدة منطقية، وبرامج تشغيل لتوصيل ناقل CEX، وموصل كابل التوصيل. في نظام موفر للطاقة بالكامل مع بطاريتين BC820 مترابطتين، وزوج من وحدة المعالجة المركزية الأساسية/الاحتياطية، تدعم وحدة BC820 استبدال لوحة قاعدة وحدة المعالجة المركزية عبر الإنترنت دون التأثير على حركة بيانات CEX. في حال الحاجة إلى استبدال إحدى وحدات BC820، يجب فصل كل من وحدة التحكم المركزية المجاورة ومصدر التيار المستمر الخارجي لوحدة BC820.

ينقل BC820 إشارة RCU-Link ويمتد طول كابل CEX-Bus وRCU-Link حتى 200 متر.

الأسئلة والأجوبة:
1. ما هي ميزة BC820K01؟
• يدعم RCU-link لـ PM858 وPM862 وPM866 وPM866A لميزة وحدة التحكم الزائدة.
• يدعم ناقل CEX بما يصل إلى 6 وحدات مع كل BC820.
• يدعم وحدات واجهة الاتصال الزائدة.
• يدعم توسيع RCU-link وCEX-bus.
• يدعم استبدال وحدة المعالجة المركزية عبر الإنترنت.
• مصدر طاقة تيار مستمر خارجي.

2. ما هي متطلبات مصدر الطاقة لـ BC820K01؟
متطلبات مصدر الطاقة: مدخلات محددة بـ L+ وL-24 فولت اسميًا، والاختلاف بين 19.2 فولت تيار مستمر و30 فولت تيار مستمر.

3. ما هي أبعاد الوحدة؟
العرض 59 × الارتفاع 185 × العمق 127.5 ملم
