كيفية تحديد رقم قطعة بطاقة التحكم في توربينات جنرال إلكتريك؟

زمن: December 09, 2025

تتكون بطاقة التحكم في توربينات جنرال إلكتريك من حروف وأرقام، وهي عادةً ما تكون طويلة نوعًا ما. من خلال رقم القطعة، يمكننا معرفة سلسلة البطاقة وإصدارها الوظيفي. إذن، كيف يمكننا تحديد رقم القطعة بسرعة؟

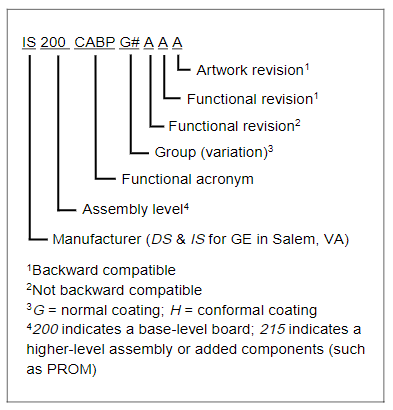

تمثل الأرقام الخمسة الأولى السلسلة. عمومًا، ينتمي DS200 إلى سلسلة GE Mark V، وIS200 إلى نظام Mark VI أو EX2100، وIS220 إلى سلسلة Mark VIe، وهي أحدث سلسلة، حيث يتم تصنيعها منذ عام 2004. وينتمي IS420 أيضًا إلى نظام سلسلة Mark VIe. يشير الرقم "200" أو "220" إلى وحدة التجميع، حيث يمثل 200 لوحة وحدة التجميع الأساسية، بينما يمثل 215 وحدة تجميع ذات مستوى أعلى أو مكونات إضافية، مثل IS215VAMBH1A وهي لوحة تجميع. تشير الأرقام من السادس إلى التاسع من رقم الطراز إلى وظيفة البطاقة، وهي اختصار وظيفي. يمثل الرقم العاشر المجموعة، سواء كانت عادية أو مطابقة. يشير الرقم الحادي عشر، الذي يلي الرقم، إلى مراجعة الوظيفة، وهي غير متوافقة مع الإصدارات السابقة. يمثل الرقمان الأخيران المراجعة، وكلما كان الرقم أبجديًا أحدث، كان الإصدار أحدث.

على سبيل المثال، DS200TCDAG1B إنها بطاقة من سلسلة GE Mark V، ويرمز TCDA إلى لوحة الإدخال/الإخراج الرقمية. يشير الحرف G إلى الطلاء العادي. DS200TCDAG1BFD هو إصدار أحدث من DS200TCDAG1BCB.
IS200TBAIH1C لوحة طرفية للإدخال التناظري من نوع GE Mark V.
IS200ERIOH1A هي بطاقة الإدخال/الإخراج الرئيسية للمنظم GE EX2100.
IS220PDIAH1A تنتمي هذه الوحدة إلى سلسلة GE Mark VIe، وهي عبارة عن وحدة إدخال منفصلة (PDIA). يشير الحرف "H" إلى الطلاء المطابق. بالإضافة إلى IS220PDIAH1A، لدينا أيضًا مخزون من IS220PDIAH1B ، لا يمكن أن يكون الإصدار 1B متوافقًا مع الإصدارات السابقة من الإصدار 1A.

يُطبع رقم قطعة GE عادةً بالقرب من حافة اللوحة. يحتوي رقم القطعة على معلومات كثيرة عن اللوحة، مما يُمكّننا من التعرف عليها بنظرة سريعة.
