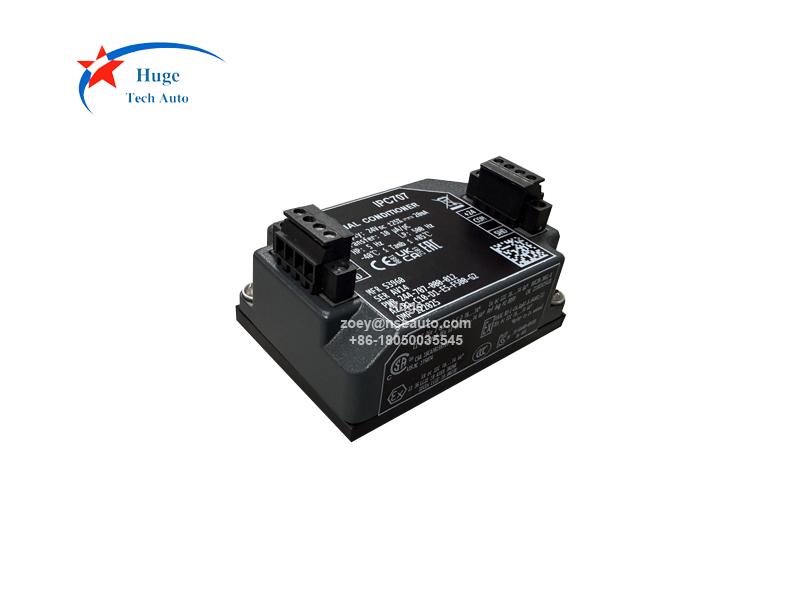

IPC707 244-707-000-012 تم تصميمه كمكيف إشارة، وقد حل محل IPC704 244-704-000-042 منذ عام 2019. يمكن لـ IPC707 أن يضاهي IPC704 تمامًا بل ويتفوق عليه.

فيما يلي بعض التحسينات الخاصة بمعيار IPC707:
▪ مرشح جديد متوافق مع معيار ISO 2954، مستقل عن كسب الإرسال ومقاومة الإدخال
▪ مفهوم جديد للتأريض لتحسين مقاومة اضطرابات جهد الرف
▪ مقاومة خرج أقل لنقل إشارة الجهد لمسافات طويلة
▪ دوائر تشخيصية اختيارية (مثل معدات الاختبار المدمجة، BITE) التي توفر ملاحظات مستمرة حول حالة سلسلة القياس (أجهزة الاستشعار والكابلات وجهاز IPC707 نفسه)
▪ بالنسبة لتطبيقات السلامة الوظيفية: فهو يفي بمعيار SIL 2 وفقًا لمعيار IEC 61508، بالإضافة إلى معيار PL c Cat 1 وفقًا لمعيار ISO 13849.
▪ محول تثبيت جديد على سكة DIN وموصلات طرفية لولبية قابلة للفصل لتسهيل التركيب.

IPC707 إذا أردنا تحسين أداء جهاز IPC704، فكيف نستبدل جهاز IPC704 بجهاز تكييف الإشارة الجديد المُطوّر IPC707؟

1. إزالة مُكيّف الإشارة IPC704:
(1) قم بإيقاف تشغيل الجهاز تمامًا لضمان السلامة.
(2) افتح باب الوصول أو قم بإزالة غطاء الهيكل الصناعي.
(3) قم بتسمية كل سلك من أسلاك كابل المستشعر (على "جانب المستشعر") وكابل الإرسال (على "جانب الشاشة"، وكلاهما متصل بـ IPC704)
(4) في جهاز IPC704، قم بفك أطراف التوصيل اللولبية الموجودة على الجانب الأيسر أو السفلي من الوحدة لفصل كابل المستشعر عن دائرة "جانب المستشعر".
(5) في جهاز IPC704، قم بفك أطراف التوصيل اللولبية الموجودة على الجانب الأيمن أو العلوي من الوحدة لفصل كابل الإرسال عن دائرة "جانب الشاشة" (نظام المراقبة الإلكترونية).
(6) افصل الكابلات عن غدد الكابلات (أغطية غدد التعبئة) الموجودة على الهيكل الصناعي.
(7) قم بإزالة IPC704 من موضع تثبيته على لوحة المعدات أو سكة DIN.

2. تركيب وتوصيل جهاز IPC707
(1) تأكد من إيقاف تشغيل الجهاز بالكامل.
(2) استمر في استخدام الغلاف الصناعي الأصلي أو قم بتركيب غلاف جديد.
(3) قم بتركيب جهاز IPC707 في الهيكل الصناعي.
(4) قم بتقصير أو تمديد كابلات المستشعر وكابلات الإرسال إلى الطول المناسب عند الحاجة.
(5) قم بفك أغطية الكابلات الموجودة على العلبة الصناعية ABA17x، ثم قم بتمرير الكابلات من خلال الفتحات.
(6) قم بإزالة حوالي 5 ملليمترات من العازل من كل طرف من أطراف السلك لكشف الموصل الداخلي.
(7) عند توصيل كل سلك:
▪ تأكد من طرف التوصيل اللولبي وكتلة التوصيل المقابلة على جهاز IPC707 لكل سلك.
▪ أدخل الموصل المكشوف في الطرفية المخصصة، ثم اربط المسمار بإحكام لتأمين الاتصال.

3. تهيئة نظام المراقبة الخارجي
(1) عند استبدال IPC704 بـ IPC707 في سلاسل قياس الضغط CPxxx، قم بتحديث جميع أنظمة المراقبة والحماية الخارجية المتصلة.
(2) اضبط هذه الأنظمة لتطبيق قيم الانحراف المعياري الاسمي لمعيار IPC707
(3) تمثل القيم المكون التشخيصي (DC) ضمن إشارة خرج IPC707.
