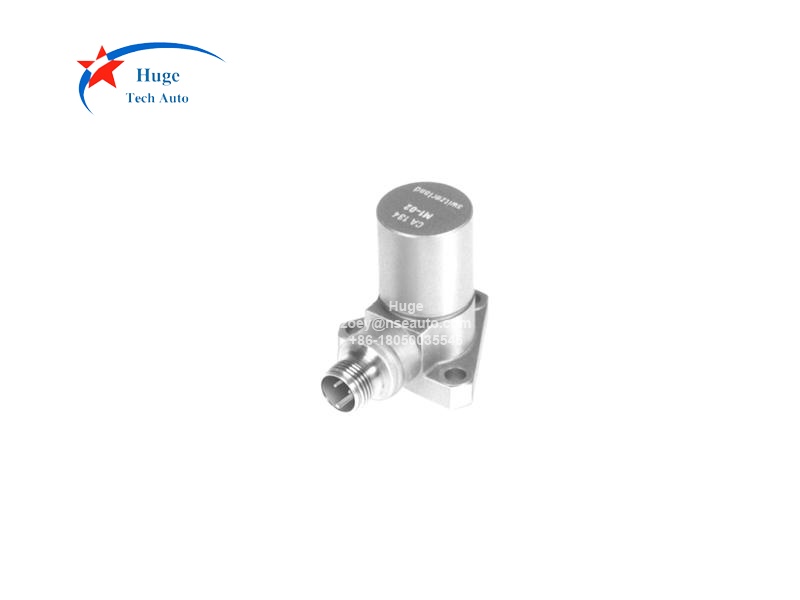

CA134 144-134-000-203 مقياس تسارع كهرضغطـي لدرجات الحرارة العالية
الوصف:
تم تصميم CA134 144-134-000-203 كمحوّل مقياس تسارع كهرضغطـي متاح لقياس الاهتزاز المطلق. يشتهر بنطاق درجة حرارة التشغيل الواسع (-196 °C إلى +620 °C) وتوافقه مع ترددات اهتزاز تصل إلى 20 kHz، حيث يوفر CA134 أداءً موثوقًا في الظروف القاسية.
يتوفر CA134 بنوعين،
(1) المستشعر فقط برقم الطلب 144-134-000-203
(2) كابل MI متكامل بطول 2 متر ومعزول معدنيًا، رقم الطلب هو 144-134-000-613
يمكن استخدام كلا نوعي CA134 في المناطق الخطرة.
الميزات الرئيسية:
▪ مصمم للمراقبة والقياس طويلَي الأمد للاهتزاز
▪ الحساسية: 10 pC/g
▪ نطاقات درجات حرارة واسعة: −54 إلى 500 °C
−253 °C (20 K) إلى 500 °C للإصدار المبرد بالتبريد العميق
▪ استجابة التردد: 0.5 إلى 6 000 Hz
▪ معتمد وفق Ex للاستخدام في المناطق الخطرة
التطبيقات:
يُعد CA134 مناسبًا لمراقبة وقياس الاهتزاز في البيئات القاسية، مثل تطبيقات التبريد العميق، والمحركات الكهربائية، ومحركات الاحتراق، والتوربينات الغازية، والتوربينات البخارية والضواغط.
مبدأ القياس:
يُجمع CA134 مع بلورات الكوارتز أو السيراميك والكتلة الزلزالية، ويعتمد على التأثير الكهرضغطي للكشف. تؤثر الاهتزازات بإجهادات ضغط أو قص على البلورات المجهدة مسبقًا، مما ينتج شحنات كهربائية تتناسب مع التسارع. يختلف أداؤه حسب البنية وتكوين البلورات والكتلة. يدعم درجة حرارة تشغيل من -196°C إلى +620°C وترددًا من 3–20kHz+. يقيس بدقة اهتزاز المحامل والعمود بشكل مطلق؛ حيث تعمل المحامل كنقاط اختبار مثالية تربط بين الجزء الثابت والدوار في الآلة.
تجميعات الكابلات الموصى بها:
CA134 144-134-000-203 متوافق مع تجميعات الكابلات EC069 وEC112 وEC119 وEC222 أو EC390، وتجميعات كابلات التمديد EC119 وEC222 أو EC390.
معلومات الطلب:
|
النوع
|
التسمية
|
رقم الجزء
|
|
CA134
|
إصدار المستشعر فقط
|
144-134-000-203
|
|
إصدار الكابل المتكامل
|
144-134-000-613
|
|
ملاحظة: الكابل المتكامل هو كابل بطول 2 م، معزول معدنيًا (MI) ومجدول مزدوج، ومنتهٍ بموصل vibro-meter ® عالي الحرارة.
|
