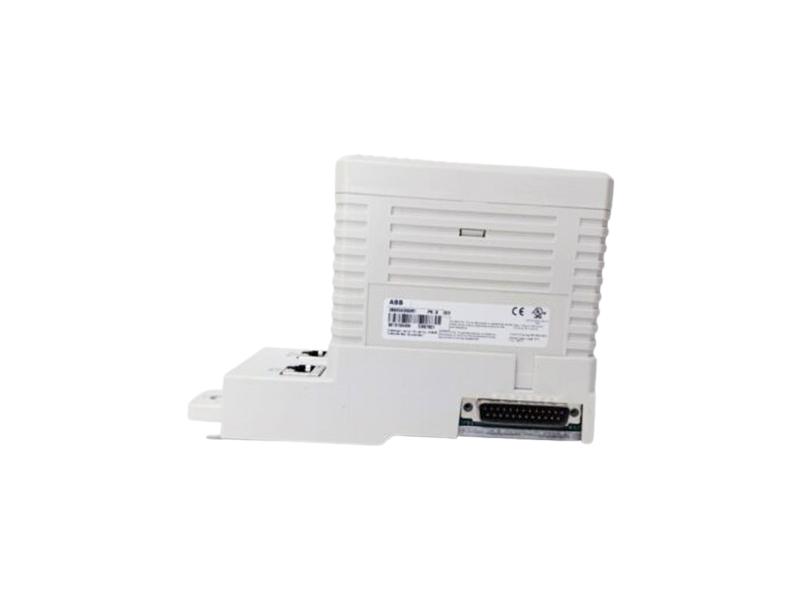

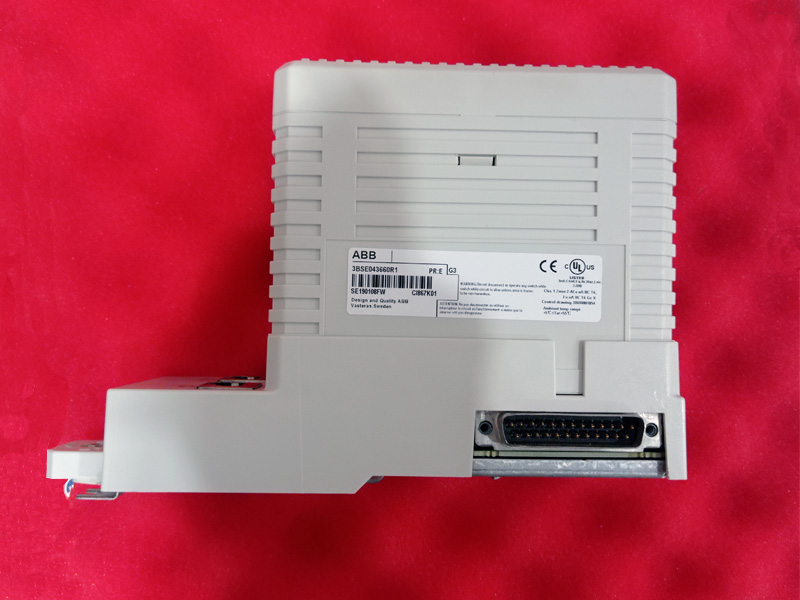

واجهة Modbus TCP من ABB CI867K01 3BSE043660R1
وصف:
صُممت بطاقة CI867K01 كبطاقة اتصال نظام ABB 800xA. يمكن استخدام CI867/TP867 لتوصيل وحدة تحكم AC 800M بأجهزة إيثرنت خارجية باستخدام بروتوكول Modbus TCP.

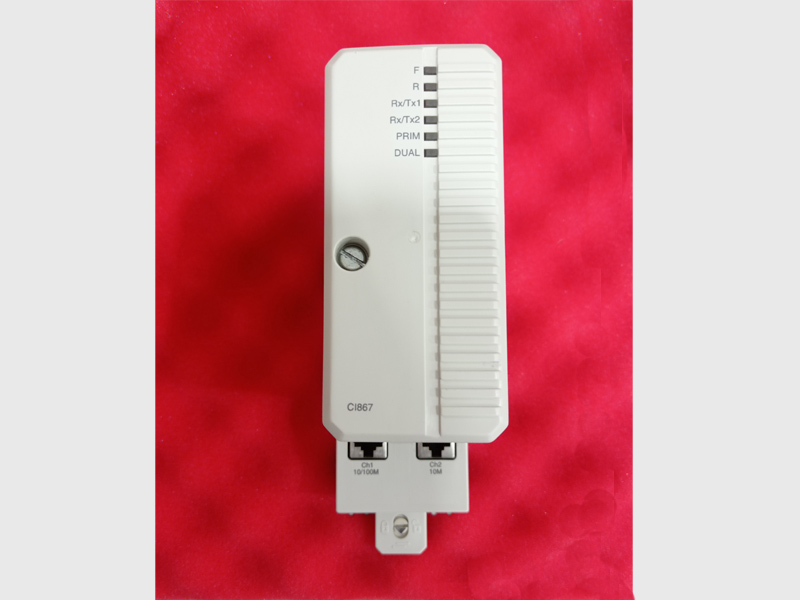

تحتوي اللوحة الأساسية TP867 على موصلين Ethernet RJ45، حيث يمكن لموصل CH1 استخدام 10 ميجابت في الثانية أو 100 ميجابت في الثانية (ميجا بت/ثانية) بينما يستخدم موصل CH2 10 ميجابت في الثانية فقط.
تحتوي اللوحة الأساسية على قفل رمزي يمنع تركيب نوع غير صحيح من الوحدة على اللوحة الأساسية TP867.
تحتوي وحدة توسيع CI867 على منطق CEX-Bus، ووحدة اتصال، ومحول تيار مستمر/تيار مستمر يُزوّد الجهد المناسب من مصدر +24 فولت عبر CEX-Bus. يجب توصيل كابل إيثرنت بالشبكة الرئيسية عبر مفتاح إيثرنت.
يتم تشغيل CI867 من وحدة المعالج عبر CEX-Bus ولا يتطلب أي مصدر طاقة خارجي إضافي.

الأسئلة والأجوبة:
1. كيفية تثبيت CI867K01؟
استخدم الإجراء التالي لتثبيت CI867/TP867:
1. قم بتركيب الوحدة على سكة DIN، راجع تركيب وحدات AC 800M على سكة DIN وتثبيت وحدة المعالج PM86x/TP830 في تكوين واحد.
2. قم بتوصيل كابل Ethernet المجدول بسرعة 10/100 ميجابت في الثانية بموصل CH1 الموجود على اللوحة الأساسية.
3. قم بتوصيل الطرف الآخر من كابل Ethernet بشبكة Fast Ethernet عبر مكونات Ethernet القياسية.
4. قم بتوصيل كابل Ethernet المجدول بسرعة 10 ميجابت في الثانية بموصل CH2 الموجود على اللوحة الأساسية.
5. قم بتوصيل الطرف الآخر من كابل Ethernet بشبكة Ethernet عبر مكونات Ethernet القياسية.

2. ما هي ميزة CI867K01؟
• يوفر منفذ إيثرنت سريع بسرعة 10/100 ميجابت في الثانية، (موصل RJ45 يقع على لوحة قاعدة TP867).
• يوفر منفذ إيثرنت واحد بسرعة 10 ميجابت في الثانية (موصل RJ45 يقع على لوحة قاعدة TP867).
• تركيب بسيط على سكة DIN.
• يوفر الاتصال مع بروتوكول Modbus TCP عبر Ethernet.
• يمنع جهاز القفل المكون من حرفين Alpha المحدد مسبقًا والمثبت في قاعدة الوحدة تركيب المكونات غير المتوافقة.
• يدعم التبديل السريع.
