CP104 143-104-000-101 محول ضغط كهرضغطي

محول الضغط الكهرضغطي CP104 143-104-000-101

ماركة:
Ungrouped
رقم الصنف.:
CP104 143-104-000-101
النظام (موك):
1 PC
دفع:
T/T
أصل المنتج:
Switzerland
ميناء الشحن:
Xiamen
مهلة：
In stock
وزن：
150g
ضمان:
1 year

تفاصيل المنتج

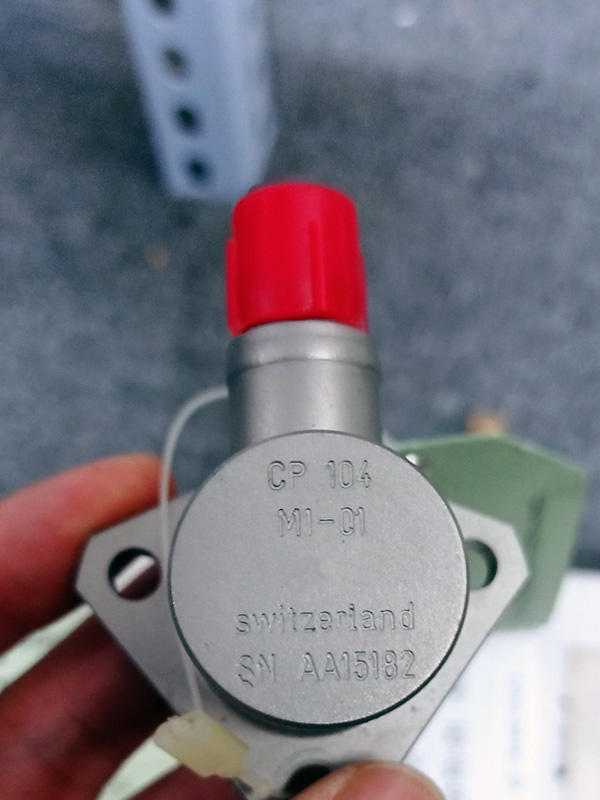

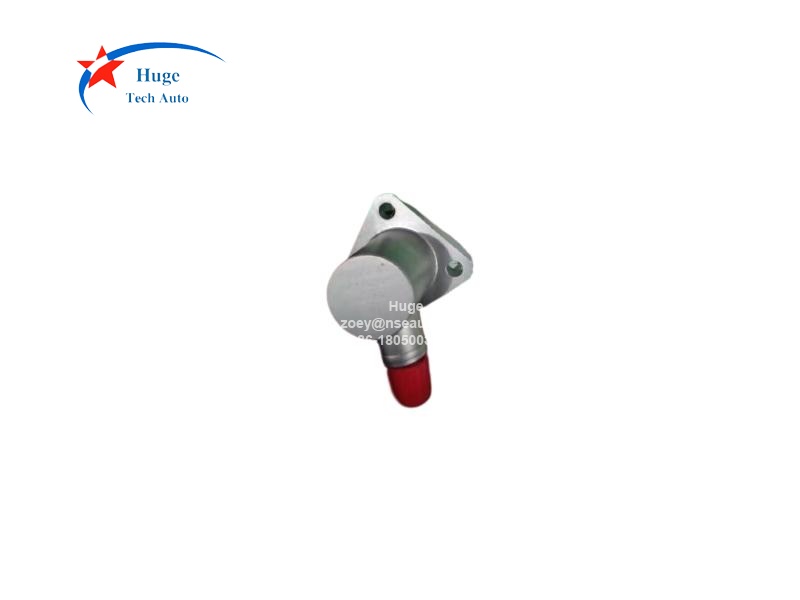

محول الضغط الكهرضغطي CP104 143-104-000-101
وصف:
صُمم محول الضغط CP104 بثلاث فتحات تثبيت، وهو مُخصص للمراقبة طويلة المدى أو اختبارات التطوير. يمكن تشغيل محول الضغط CP104 بكابلات ناعمة أو صلبة، حسب درجة الحرارة المطلوبة. يُمكن تركيبه على أجزاء مُختلفة من الآلة لقياس الضغط المُغلق (مثل كتلة الهيدروليك، وغرفة الاحتراق، وغيرها).
تتضمن الحزمة CP104:

الموصلات والكابلات والإلكترونيات

تحديد:
متطلبات طاقة الإدخال: لا يوجد
نقل الإشارة: نظام ثنائي القطب معزول عن الغلاف، مخرج شحن
معالجة الإشارة: محول الشحنة

التشغيل
(عند +23 درجة مئوية +5 درجة مئوية)
الحساسية (عند 2 هرتز): 190 بيكو كولوم/بار اسمية
الخطية: + 1% على نطاق القياس الديناميكي
حساسية التسارع: ≤0.1 بيكو كولوم/جم (≤ 0.0005 بار/جم)
التردد الرنان: > 30 كيلو هرتز
استجابة التردد: من 2 إلى 6000 هرتز +5% (يتم تحديد تردد القطع الأدنى بواسطة الإلكترونيات المستخدمة)
مقاومة العزل الداخلي.: الحد الأدنى. 109 أوم (107 أوم عند +300 درجة مئوية)
السعة: 85 بيكو فاراد اسمي قطب/قطب، 30 بيكو فاراد اسمي قطب/أرضي
بيئي
نطاق درجة الحرارة: من -196 درجة مئوية إلى +350 درجة مئوية
تسارع الصدمة: < 2000 جم ذروة (نصف جيب 1 مللي ثانية) على طول المحور الحساس
التآكل والرطوبة: Inconel 600، ملحوم بشكل محكم
الإشعاعات
• تدفق جاما: 1011 إرج/جم بدون تأثير
معايرة
معايرة ديناميكية في المصنع عند ذروة ١ بار وتردد ٢ هرتز (+٢٣ درجة مئوية). لا حاجة لمعايرة لاحقة.

الأسئلة والأجوبة:
كيفية تثبيت CP104؟
1- قم بتجهيز الجزء من سطح الماكينة الذي سيتم تركيب محول الضغط عليه.
يجب أن يكون السطح الميكانيكي متوازيًا بمقدار 0.01 مم وخشونة السطح (Ra) لا تتجاوز 1.6 ميكرومتر.
2- قم بحفر وربط العدد المطلوب من الثقوب مع مراعاة التباعد اللازم بينها.
3- نظف سطح التركيب لإزالة أي جزيئات متبقية (بقايا معدنية، غبار)
4- إذا كانت هناك حاجة إلى مسامير (CP 104 فقط):
أ. قم بإعداد العدد المطلوب من البراغي وغسالات قفل الزنبرك (راجع ورقة البيانات للحصول على التفاصيل).
ب. قم بتغطية البراغي بمادة لاصقة LOCTITE 241، أو ما يعادلها.

ما هو حجم المسمار ل CP104 عند التركيب؟
3 براغي ألين M5، عزم التثبيت 10 نيوتن متر

ما هي مميزات CP104؟
القدرة على تحمل درجات الحرارة العالية من -196 درجة مئوية إلى +400 درجة مئوية
تم تعويض التسارع
يعمل في الدائرة الأولية لـ ABWR
موثوقية مثبتة
سوف يلتقي IEEE 323-1974
عزل العلبة الداخلية
عنصر بلوري من نوع VC2
استجابة التردد: 2 هرتز إلى 6000 هرتز
الحساسية: 190 بيكو كولوم/بار
