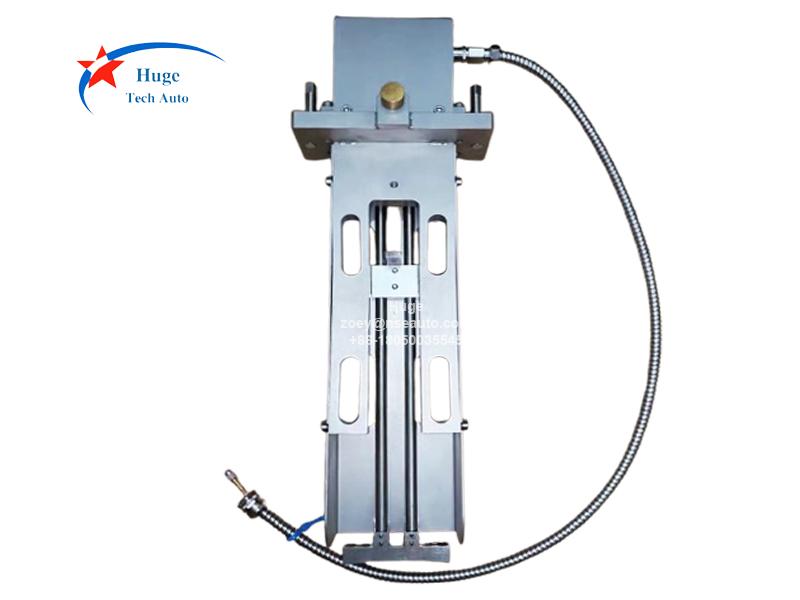

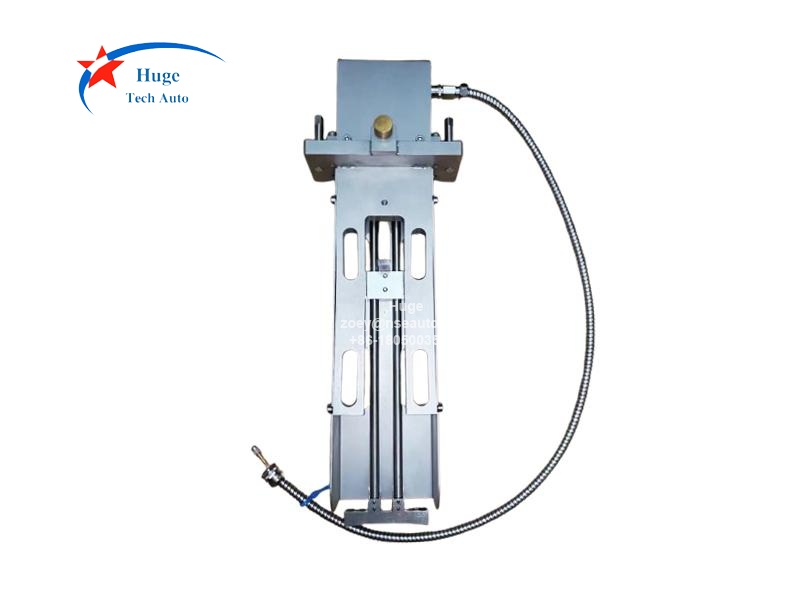

مسبار البندول DP243
الوصف:
تم تصميم DP243 كمسبار بندول في نظام القياس من نوع البندول الذي يعتمد على مبدأ قياس القرب. مزود بمحول إزاحة من سلسلة TQ 402 في رأس البندول، حيث يكتشف الإزاحة النسبية لهدف متصل ميكانيكياً بذراع البندول. تتوفر بندولات مزودة بأجهزة قياس احتياطية.

الميزات:
▪ قياس بدون تلامس
▪ مبني على مبدأ قياس التيارات الدوامية مع مستشعرات TQ 402 مدمجة
▪ مثالي للمواقع غير المناسبة لتركيب مستشعر التيار الدوامي بشكل مباشر
▪ نطاق درجة الحرارة: حتى +200 °C
▪ نطاق قياس واسع
▪ أداء مستقر في البيئات القاسية

المواصفات:
متطلبات إدخال المحول: مصدر طاقة HF بواسطة مهيئ من النوع IQS 450
التركيب: زاوية رأسية ± 30°، مع وضع الرأس للأعلى
درجة الحرارة: حتى +200°C
الفجوة الهوائية بين القاعدة وطوق العمود: 1,0…1,5 مم، بحد أقصى 1.5 مم (S)
العرض الاسمي للطوق: 7 مم (CO)
المادة: فولاذ مقاوم للصدأ
الكابل المتكامل: كابل متحد المحور FEP بقطر 3.6 مم بدون حماية

معلومات الطلب:
VMD-DP243-A-B-C-D-E-F-G-H-I
نطاق القياس ( A )
قطر طوق العمود ( B ) مم
الطول ( C ) = X3
طول الكابل ( D )
كابل التمديد ( E )
كابل الحماية ( F )
طول النظام ( G )
الاتجاه ( H )
المسبار ( I )
