الوصف:

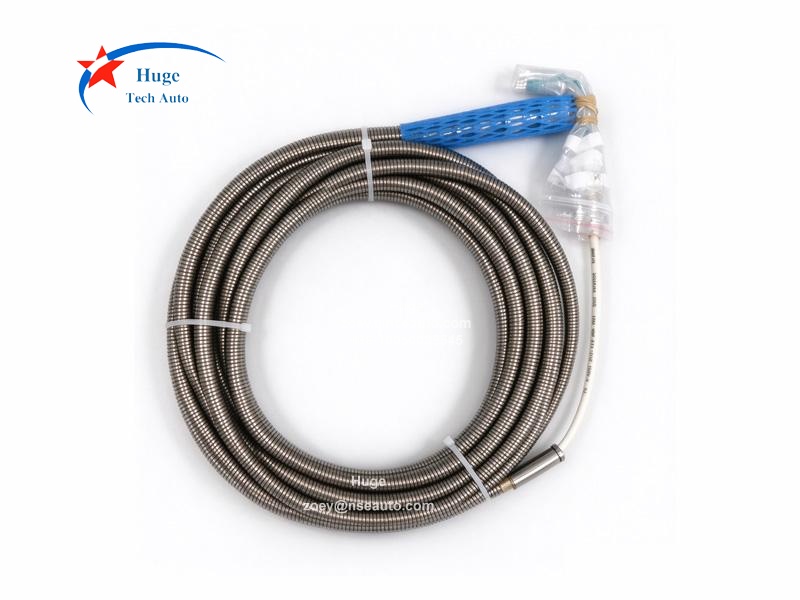

تعتبر EC119 922-119-000-003-P5000-U5000 مجموعة كابلات مصممة خصيصاً لربط المستشعرات الصناعية المتوافقة بأنظمة المراقبة والتحكم. وهي مصممة للتطبيقات التي تتطلب نقلاً مستقراً للإشارات وحماية موثوقة للكابلات، بما في ذلك مراقبة الاهتزاز، وقياس الضغط الديناميكي، والكشف عن الجليد في توربينات الغاز. وهي مزودة بموصل ملولب من نوع CG505 على أحد الطرفين وأطراف عارية على الطرف الآخر، لضمان الاتصال المباشر بأطراف المعدات ونقاط الأسلاك.

تم تصنيع هذا الكابل باستخدام أسلاك مزدوجة مجدولة ومحمية منخفضة الضوضاء من نوع K205A، مما يعمل على قمع الضوضاء الكهربائية والتداخل الخارجي بشكل فعال، وهو أمر بالغ الأهمية في البيئات الصناعية التي تحتوي على محركات ومحولات وكابلات طاقة. كما يتضمن أنبوباً واقياً مرناً وممحكاً على طول امتداده. توفر هذه الحاجز الإضافي تقييداً لتسرب المياه وتوفر مقاومة جيدة للرذاذ والرطوبة وعمليات الغسيل الصناعية الروتينية، على الرغم من أن تصنيف الحماية النهائي يعتمد على التركيب السليم وسلامة الأختام.

تشير اللاحقة P5000-U5000 إلى نوع الطول المحدد مسبقاً. يجب دائماً التحقق من الأبعاد النهائية الدقيقة وتعريف رمز الطول هذا مقابل الرسم الهندسي الرسمي للمنتج قبل تقديم الطلب أو استبدال مجموعة كابلات موجودة.

قيمة التطبيق

تساعد في الحفاظ على مسار إشارة مستقر

يعتمد نظام المراقبة على أكثر من مجرد المستشعر نفسه. يجب أن ينقل الكابل الإشارة إلى المعدات المستقبلة دون إحداث ضوضاء أو مشاكل اتصال يمكن تجنبها. يساعد الكابل المزدوج المجدول والمحمي في EC119 على تقليل تأثير التداخل الكهربائي، مما يدعم نقل إشارات أكثر موثوقية في التركيبات المناسبة.

هذا أمر مهم عند مراقبة حالة الآلات أو الضغط الديناميكي. يمكن للضوضاء الكهربائية غير المرغوب فيها أن تجعل تفسير الإشارة أكثر صعوبة وقد تؤدي إلى عمليات فحص إضافية أثناء الصيانة. لا يزال توجيه الكابلات بشكل صحيح والاتصالات السليمة والتأريض المناسب ضرورية لتحقيق نتائج جيدة.

تضيف حماية في المناطق الرطبة أو المتطلبة

قد تمر الكابلات الصناعية بالقرب من مساكن توربينات، أو هياكل الآلات، أو مناطق الخدمة، أو المعدات المعرضة للرطوبة. يساعد الأبوب الواقي المرن والمحكم في حماية الكابل على طول الجزء الذي تغطيه المجموعة، مما يقلل من مخاطر التلف الناتج عن الاحتكاك أو الحركة أو التعرض للماء.

يحتاج الأنبوب الواقي أيضاً إلى التركيب بدون ثنيات حادة أو سحق أو قوة سحب مفرطة. يساعد التوجيه السليم في الحفاظ على حالة الكابل ويقلل من فرصة الصيانة التي يمكن تفاديها بسبب التآكل أو الاتصالات التالفة.

الأسئلة الشائعة

1. ما هو الاستخدام الأساسي لـ EC119 922-119-000-003-P5000-U5000؟

إنها مجموعة كابلات لأنظمة القياس الصناعية المحددة، بما في ذلك مراقبة الاهتزاز المتوافقة، وقياس الضغط الديناميكي، وتطبيقات الكشف عن الجليد في توربينات الغاز. قم بتأكيد النظام المقصود وتفاصيل الاتصال قبل الاستخدام.

2. ما هو نوع الكابل الذي تستخدمه EC119؟

تتميز مجموعة EC119 922-119-000-003 بكابل مزدوج مجدول ومحمي منخفض الضوضاء من نوع K205A وأنبوب واقي مرن ومحكم. تساعد هذه الميزات في تقليل الضوضاء الكهربائية وتوفير حماية إضافية على طول مسار الكابل.

3. ما هي التوصيلات التي تحتوي عليها مجموعة الكابلات هذه؟

تحتوي على موصل ملولب من نوع CG505 على أحد الطرفين وأطراف عارية على الطرف الآخر. يجب التأكد من الموصل المقابل وترتيب الأطراف والأسلاك وفقاً لوثائق المعدات.
