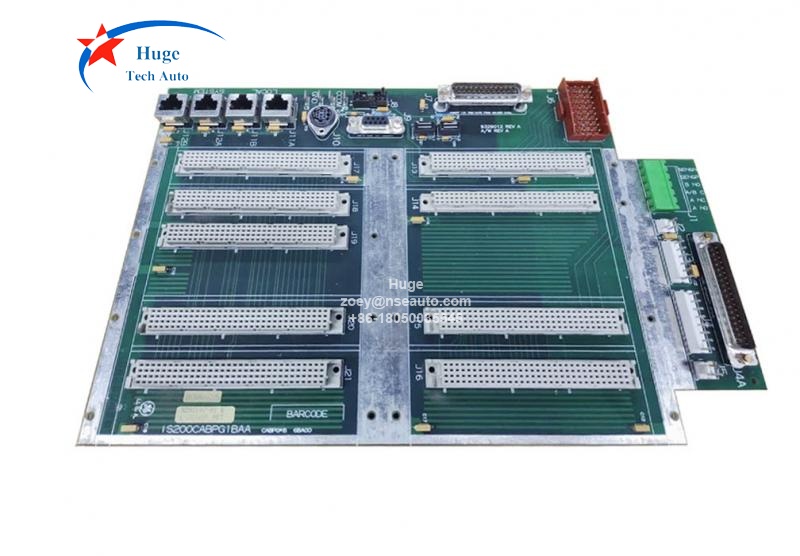

لوحة التحكم الخلفية GE IS200CABPG1BAA
وصف:
IS200CABPG1BAA هي لوحة التحكم الخلفية من جنرال إلكتريك. وهي لوحة دوائر مطبوعة متعددة الطبقات، توفر التوصيلات للوحات الدوائر المطبوعة المُدمجة فيها، بالإضافة إلى واجهات للإشارات الخارجية. تختلف اللوحات المُدمجة باختلاف مستوى الطاقة وتطبيق محرك سلسلة الابتكار الذي تُعد لوحة IS200CABPG1BAA جزءًا منه. وهذه اللوحات هي:
▪ لوحة واجهة الجسر IS200BAIA (BAIA)
▪ وحدة واجهة Genius المساعدة IS215GBIA (GBIA)، أو وحدة واجهة Profibus المساعدة IS215PBIA (PBIA)، أو لوحة طبقة التحكم في التطبيقات IS200ACL (ACL)
▪ لوحة التحكم في معالجة الإشارات الرقمية IS200DSPX (DSPX) (اختياري)
▪ لوحة تزويد الطاقة للرفوف IS200RAPA (RAPA)
▪ لوحة واجهة الجسر IS200BIC (BIC)
▪ لوحة واجهة شخصية جسر محرك الأقراص IS200BPl (BPI) أو لوحة واجهة جسر IS200FOSA (FOSA)

تم تجهيز لوحة IS200CABPG1BAA بمجموعة كاملة من الموصلات لدعم واجهات خارجية متنوعة، بما في ذلك مداخل ومخارج تحكم المستخدم، وأربعة عدادات أمامية، وأدوات تشخيص وتكوين، ولوحة مفاتيح أمامية، وأربعة منافذ ISBus™، ومداخل إمداد الطاقة. يتم تثبيت لوحة IS200CABPG1BAA على حامل لوحات سلسلة الابتكار، والذي يعمل كإطار تثبيت مخصص لجميع لوحات الدوائر الفردية.

تستمد لوحة IS200CABPG1BAA طاقتها حصريًا من لوحة تزويد الطاقة عالية التردد للتيار المتردد/المروحة IS200HFPA (HFPA). ويتم توصيل الطاقة تحديدًا عبر كابل مزدوج مجدول ومحمي لتوفير جهد 48 فولت تيار متردد، بينما يتولى كابل مزدوج مجدول معزول منفصل توصيل جهد 17 فولت تيار متردد. ويوفر كلا الكابلين عزلًا بجهد 1000 فولت تيار مستمر لضمان التشغيل الموثوق.
بالنسبة لمسارات إعادة الطاقة، يربط جهاز IS200CABPG1BAA مسارات إعادة الطاقة المعزولة بلوحة التحكم المشتركة (CCOM) - إما عبر شبكة مقاومة (مجموعة مقاومة/مكثف) أو عبر اتصال مباشر. بالإضافة إلى ذلك، يربط الجهاز DCOM بـ CCOM للحفاظ على اتساق تأريض النظام. علاوة على ذلك، يتضمن الجهاز إمكانية توصيل دروع الكابلات مباشرة بالهيكل عند الاقتضاء، مما يعزز التوافق الكهرومغناطيسي.
