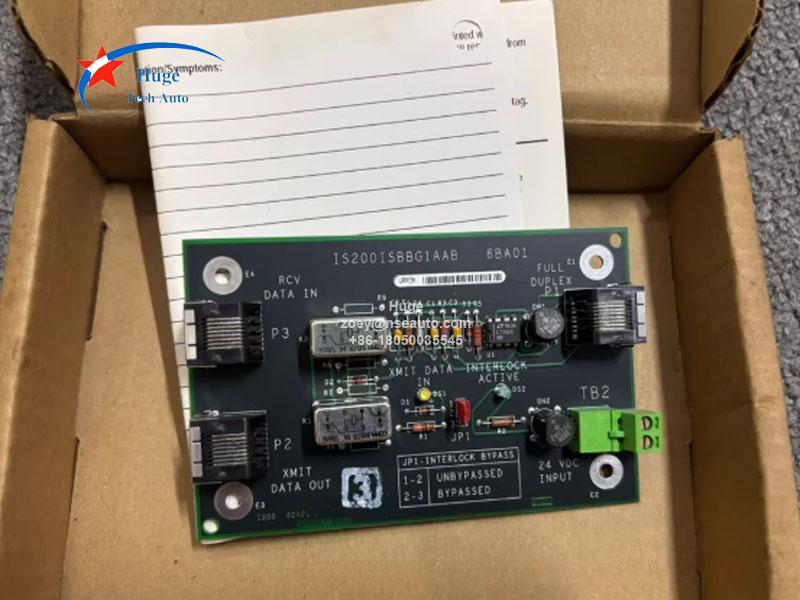

لوحة تجاوز GE IS200ISBBG1A ISBus
وصف:
IS200ISBB - لوحة تجاوز ISBus من GE، واختصارها ISBB - تُركّب بين مصدر ISBus ثنائي الاتجاه (سواءً وحدة BAlA أو وحدة ACL) وISBus نفسه. وظيفتها الرئيسية هي تجاوز عقدة ISBus في حالتين محددتين: عند انقطاع الطاقة عن العقدة، أو عند فتح القفل داخل واجهة ثنائي الاتجاه.

مُرحِّل تجاوز مُدمج في وحدة ISBB. عند توفر طاقة تيار مستمر ٢٤ فولت (مُزوَّدة عبر P1 أو P4) وإغلاق القفل على P1، يُوجِّه هذا المُرحِّل إشارات الإرسال من مدخل الازدواج الكامل (P1) إلى كلٍّ من مخرج الإرسال (P2) ومدخل استقبال البيانات (P3) في وحدة ISBus.

إذا لم يتم تزويد ISBB بطاقة 24 فولت تيار مستمر، تحدث ثلاثة تغييرات مهمة في الاتصال:
- تم قطع اتصال الإرسال بين P1 و P2.
- تم فصل اتصال الاستقبال بين P3 و P1.
- يتم إنشاء اتصال جديد بين مدخل الاستقبال (P3) ومخرج الإرسال (P2): على وجه التحديد، يرتبط RECV DATA IN+ بـ XMIT DATA OUT+، ويرتبط RECV DATA IN- بـ XMIT DATA OUT-.

يتضمن ISBB مؤشرَي LED. أحدهما يُظهر حالة إدخال بيانات الإرسال، بينما يُشير الآخر إلى ما إذا كان مُرحِّل التجاوز مُفعّلاً.
