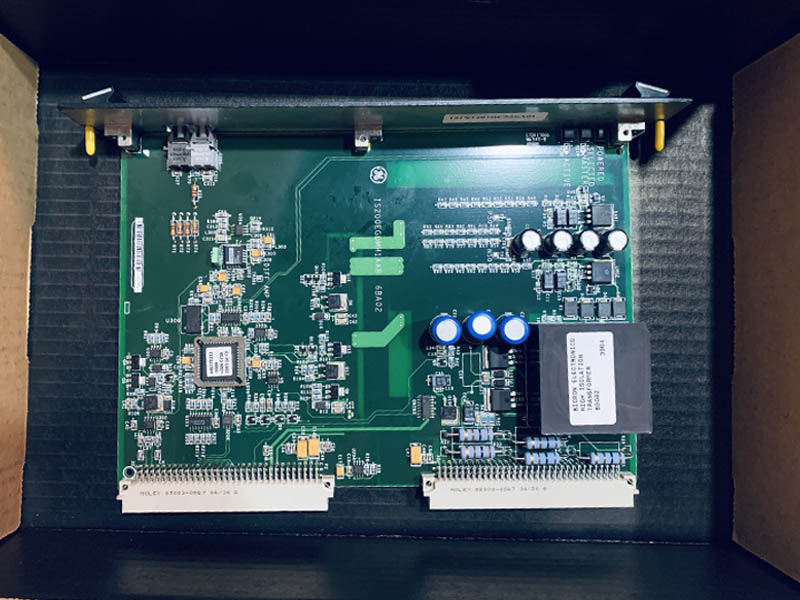

وحدة كاشف المجال الأرضي المثيرة IS200EGDMH1A
وصف:
IS200EGDMH1A هي وحدة كاشف تأريض حقل المُثير من GE. IS200EGDMH1A هي لوحة ثنائية الفتحات ومزدوجة الارتفاع (6 وحدات) تُركّب في رفّ اللوحة الخلفية لقوة المُثير (EPBP). يحتوي النظام البسيط على وحدة IS200EGDMH1A واحدة، بينما يحتوي النظام الاحتياطي على ثلاث وحدات. تكتشف IS200EGDMH1A مقاومة تسرب الحقل من أي نقطة في دائرة حقل المولد إلى الأرض، سواءً على جانب التيار المتردد أو المستمر. يُطبّق كاشف الحقل التأريضي موجة مربعة منخفضة التردد على مقاومة الاستشعار المتصلة بدائرة الحقل. تستشعر وحدة التخفيف (EXAM) الموجودة في اللوحة المساعدة الجهد عبر مقاومة التأريض وتُرسل الإشارة إلى وحدة EGDM عبر كابل بتسعة موصلات.
تعمل لوحة IS200EGDMH1A وEXAM معًا لاكتشاف تيار تسرب الأرض الميداني.

في نظام التكرار، تُهيأ مجموعة لوحات IS200EGDMH1A الثلاث كوحدة تحكم (C)، ووحدة رئيسية 1 (M1)، ووحدة رئيسية 2 (M2). يتم التحكم في تكوين كل لوحة IS200EGDMH1A بواسطة مجموعة من دبابيس البرنامج على الموصل P2. تستقبل وحدة التحكم C معلومات من وحدة DSPX النشطة، حيث يجب على وحدة EGDM الرئيسية توفير إشارة التشغيل إلى مقاوم الاستشعار في وحدة التوهين. تستقبل وحدة التحكم الرئيسية النشطة إشارة مذبذب عبر وصلة الألياف الضوئية، تُحوَّل إلى إشارة ±٥٠ فولت. تُطبَّق هذه الإشارة على أحد طرفي مقاومة الاستشعار في وحدة المُوَهِّن.

يستقبل مُكيّف الإشارة إشارة تفاضلية مُخفّفة (10:1) من مُقاومة الاستشعار. هذا مُضخّم تفاضلي بسيط ذو كسب واحد، مع نسبة رفض عالية للوضع المشترك، يتبعه مُحوّل من A إلى D (مذبذب مُتحكّم بالجهد VCO). يُغذّي هذا المُضخّم جهاز إرسال ألياف ضوئية مُتصل بـ EISB. تُغذّى دائرة مُكيّف الإشارة بمصدر طاقة معزول للحفاظ على سلامة الأفراد والمعدات، نظرًا لارتفاع جهد الوضع المشترك عند مُقاومة الاستشعار.
