بطاقة إزالة الإثارة IS200EDEXG1ADA GE
وصف:

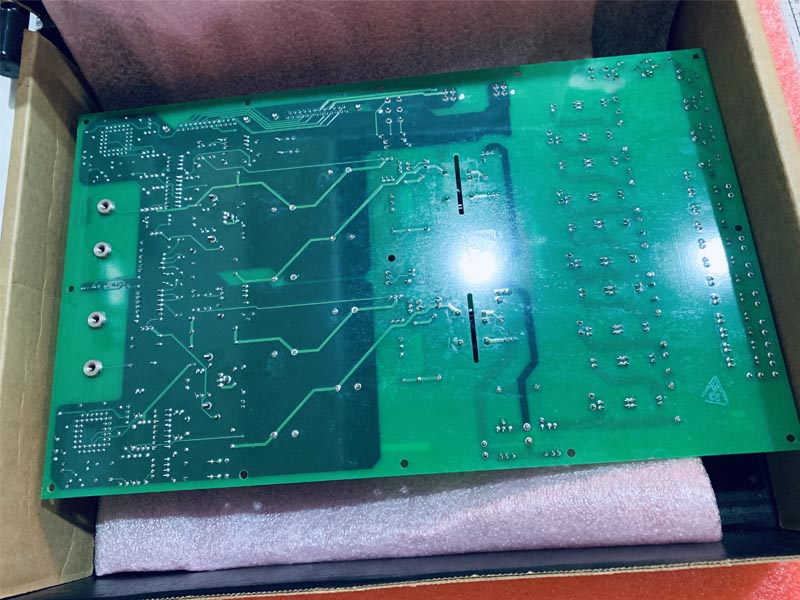

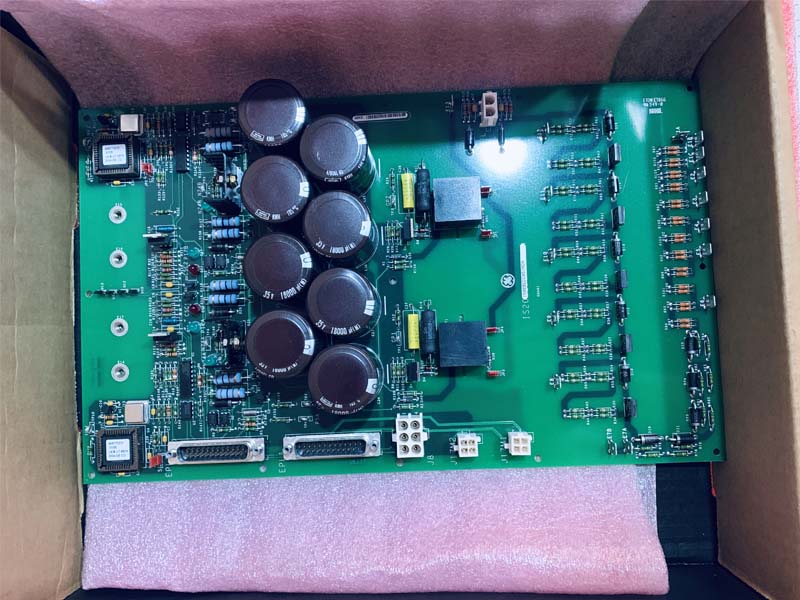

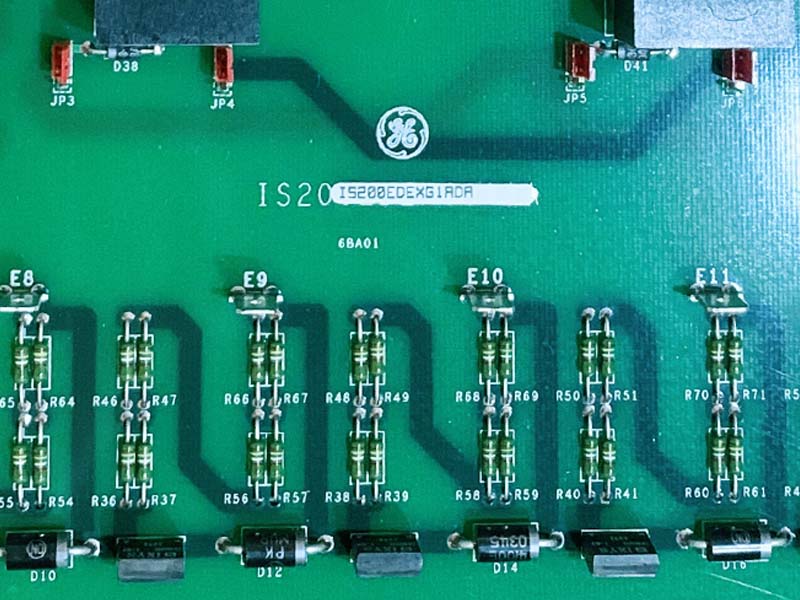

IS200EDEXG1A هي بطاقة إزالة الإثارة من سلسلة GE EX2100، وهي مُركّبة في الخزانة المساعدة. تقع الخزانة المساعدة بجوار خزانة تحويل الطاقة، وتحتوي على وحدات لحماية المولد وتوفير طاقة تيار مستمر عند بدء التشغيل. تحتوي هذه الخزانة على وحدات لتصفية طاقة التيار المتردد الواردة، وإزالة الإثارة، وخفض جهد العمود، وومضات المجال.

أثناء أي إيقاف تشغيل، يجب تبديد الطاقة المخزنة في حقل المولد. في حالة إيقاف التشغيل العادي، يبدأ المشغل عملية الإيقاف. يُشغّل الجسر عند حد التأخير، ويُتاح وقت كافٍ لانخفاض الحقل قبل فتح موصلات الحقل. أثناء إيقاف الإلغاء (الفصل)، تُفتح موصلات الحقل فورًا. يجب تبديد طاقة الحقل المخزنة بوسيلة أخرى.

للعملاء الذين يحتاجون إلى إزالة سريعة للإثارة، تُوفَّر وحدة إزالة إثارة SCR. في وحدة IS200EDEXG1A، يُشغَّل مُحفِّز SCR لتوفير مسار توصيل عبر مُقاوِم تفريغ المجال (أو المُحرِّض) ليتدفق تيار المجال ويُبدِّد طاقة المجال.

يحتوي IS200EDEXG1A على دائرتي تحكم في الإشعال مستقلتين. تُفعّل كلٌّ منهما بتوليفة متوازية من جهات اتصال مساعدة تُمثّل حالة قواطع الحقل، وقاطع مصدر التيار المتردد للجسر، وجسر المُثير. يُمكن لأيٍّ من هذه المسارات أن يُشغّل مُخفّض الإثارة التحفيزي (SCR) الذي لا يُوصّل إلا إذا عُكِس جهد الحقل. إذا لم تُشغّل أيٌّ من دائرتي التحكم في الإشعال مُخفّض الإثارة التحفيزي، فسيتم إشعاله عند زيادة الجهد عندما يتجاوز جهد الأنود إلى البوابة في مُخفّض الإثارة التحفيزي جهد كسر سلسلة ثنائيات الكسر المتصلة بين الأنود والبوابة. يُمكن توصيل وحدات فك الإثارة بالتوازي في أنظمة الإثارة الأكبر حجمًا.
