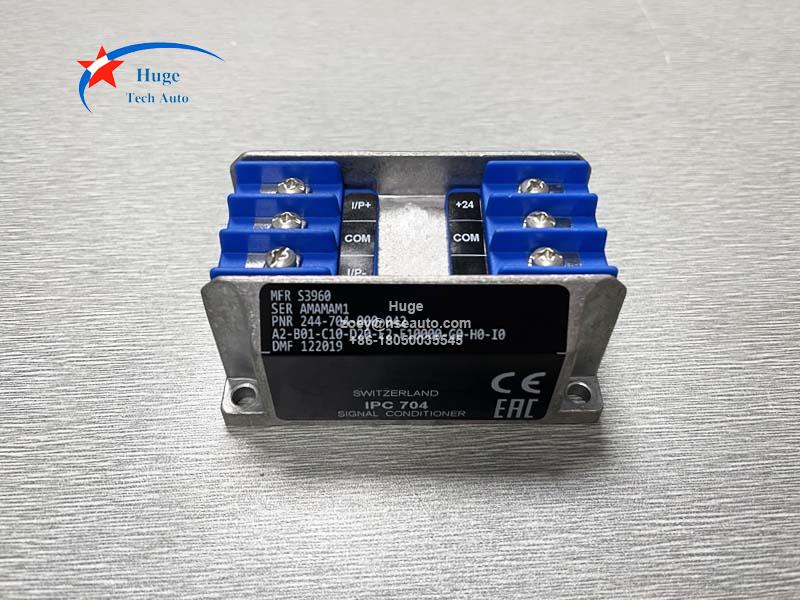

IPC704 244-704-000-042 A2-B01-C10-D20-E2-F10000-G0-H0-I0 مُكيّف الإشارة
وصف:
تم تصميم IPC704 كجهاز تكييف إشارة يمكنه استقبال إشارة الشحن الناتجة عن محول الطاقة الكهروإجهادي وتحويلها إلى إشارة تيار أو جهد قياسية.

مكونات الدائرة الإلكترونية لجهاز تكييف الإشارة IPC 704 متكاملة تمامًا ومغلفة في غلاف من الألومنيوم المصبوب. يُجهز هذا الجهاز بمرشحات تمرير عالي ومنخفض قابلة للضبط بمرونة، ويتوفر مُكامل إضافي كخيار لتمكين إخراج إشارة السرعة. في الوقت نفسه، تحمي مرشحات التداخل الكهرومغناطيسي المدمجة منافذ الإدخال والإخراج، مما يوفر حماية فعالة ضد تداخل الترددات اللاسلكية والتشويشات الكهرومغناطيسية الأخرى.

يُستخدم المستشعر IPC704 244-704-000-042 مع المواد الكهروإجهادية القياسية. يشير رمز الطلب A2-B01-C10-D20-E2-F10000-G0-H0-I0 إلى إصدار مقاوم للانفجار (Exi)، ووحدة نقل إشارة دخل بيكو كولوم/غرام، وخرج ميكرو أمبير/غرام، وحساسية دخل 10 بيكو كولوم/غرام، وحساسية دخل قصوى 20 مللي أمبير/خرج، ومرشح تمرير عالي بتردد 2 هرتز، ومرشح تمرير منخفض بتردد 10000 هرتز. يقتصر التركيب على مُكيّف الإشارة فقط، ولا يحتوي كل من وصلة كابل الدخل ووصلة كابل الخرج على ثقوب.

بفضل تجهيزها بوحدة تكييف الإشارة IPC704 وسلسلة CPxxx لتشكيل سلسلة قياس الضغط، بالإضافة إلى مخرج معدل التيار وكابل نقل ثنائي الأسلاك وعازل كهربائي GSI127، يتيح النظام الكامل نقل إشارة مستقر لمسافات طويلة وبدقة عالية.

حالات التطبيق:
1. مراقبة الاهتزازات في التوربينات الغازية/البخارية
يستخدم مع مقاييس التسارع الكهروإجهادية CAxxx لجمع إشارات الاهتزاز والتسارع والسرعة من محامل التوربينات، لحماية المعدات وتشخيص الأعطال.
2. نظام مراقبة الاهتزازات المقاوم للانفجار للضواغط والمضخات
يتم تطبيقها في المناطق الخطرة من الفئة 1/2 في صناعات البتروكيماويات والنفط والغاز لمراقبة الاهتزازات على المدى الطويل للضواغط والمضخات الترددية والطاردة المركزية، مع شهادات ATEX/IECEx/NEPSI.
3. قياس نبضات الضغط الديناميكي
يستخدم مع أجهزة الاستشعار CP10x/CP2xx لمراقبة نبضات ضغط خط الأنابيب وضغط الاحتراق ونبضات السوائل، ونقل إشارات التيار/الجهد القياسية إلى أنظمة DCS/PLC.
4. نقل إشارات الاهتزاز عن بعد لمولدات الطاقة
بفضل مخرج التيار ثنائي الأسلاك وعزل GSI127، فإنه يتيح نقل الإشارة عالي الدقة حتى مسافة 1 كم، وهو مثالي لنقاط القياس الموزعة.
5. مراقبة حالة المراوح الصناعية وعلب التروس
بفضل نطاق التردد الواسع (0.5 هرتز - 20 كيلو هرتز) والمرشحات القابلة للتكوين، فإنه يدعم المراقبة عبر الإنترنت والإنذار المبكر للمراوح وعلب التروس والآلات الدوارة الأخرى.
6. قياس خلية اختبار محرك الطائرة
يستخدم لاختبار الاهتزاز والضغط الديناميكي في منصات اختبار محركات الطائرات، مع مقاومة قوية للتداخل ودرجات الحرارة العالية لبيئات الاختبار القاسية.

معلومات الطلب:
IPC704 244-704-000-042 AX-BX-CX-DX-EX-FX-GX-HX-IX
أ: البيئة
1 معيار
2 متفجرات
3 متفجرات Ex nA
ب: وحدة النقل

ج: حساس للإدخال
د: حساس للإخراج
هـ: مرشح تمرير عالي
F: مرشح تمرير منخفض
G: التثبيت
0 مُكيّف إشارة فقط
1 جهاز تكييف إشارة مع غلاف صناعي
2- جهاز تكييف الإشارة مثبت على محول التثبيت
H: تركيب كابل الإدخال

أولاً: تركيب كابل الإخراج
