IS200EDEXG1B لوحة إزالة الإثارة GE

لوحة إزالة الإثارة GE EX2100 IS200EDEXG1B

ماركة:
General Electric PLC
رقم الصنف.:
IS200EDEXG1B
النظام (موك):
1 PC
دفع:
T/T
أصل المنتج:
USA
ميناء الشحن:
Xiamen
مهلة：
In stock
ضمان:
1 Year

تفاصيل المنتج

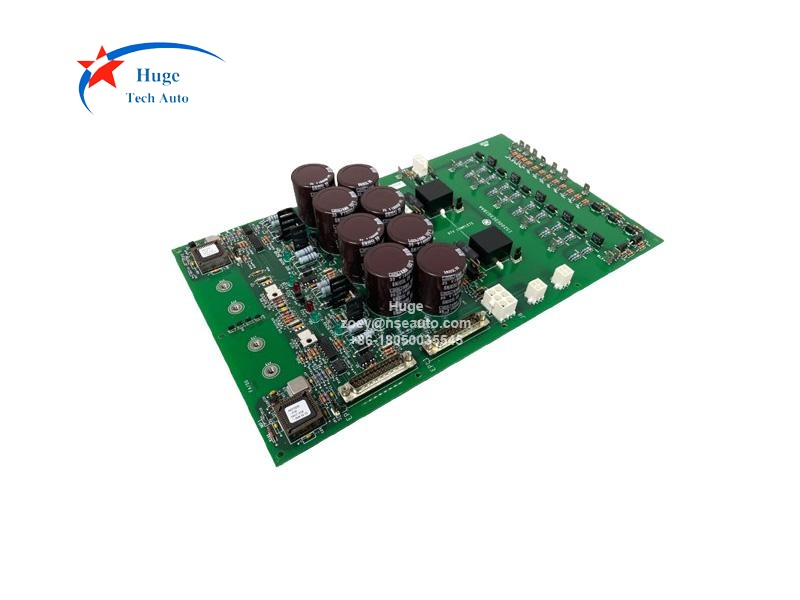

جنرال إلكتريك IS200EDEXG1B لوحة إزالة الإثارة المثيرة
وصف:

صُممت IS200EDEXG1B كبطاقة نظام تحكم في الإثارة GE EX2100. IS200EDEXG1B هي لوحة لإلغاء إثارة المُثير. توفر IS200EDEXG1B إشعال SCR لإزالة الإثارة، وتغذية راجعة لاستشعار التوصيل، والحفاظ على الجهد لضمان التشغيل في حالة انقطاع التيار الكهربائي. يبدأ EMIO إزالة الإثارة على لوحة EXTB. تفتح لوحة EXTB قاطع التيار المستمر 41 أمبير/41 بجهد (41 أمبير/41 ب)، ثم تنقل إشارات إلغاء الإثارة من جهات الاتصال المساعدة إلى دوائر إشعال SCR على EDEX. يوجد نوعان من EDEX: لوحة المجموعة 1 مُصممة لإزالة إثارة SCR، ولوحة المجموعة 2 مُصممة لإزالة إثارة الثنائي.

يحتوي IS200EDEXG1B على مستشعرات توصيل بتأثير هول. تُركّب المستشعرات في فجوة هوائية داخل قلب فولاذي دائري مُثبّت على اللوحة. تستشعر هذه المستشعرات المجال المغناطيسي الناتج عن تيار تفريغ المجال المتدفق عبر الثايرستور. تُستخدم دائرتا استشعار مستقلتان. يُشغّل EDEX مُستشعر SCR عند تفعيل أحد مدخلي التحكم، أو عندما يتجاوز جهد الأنود إلى الكاثود في مُستشعر SCR قيمةً مُحددة. تُغذّى دائرتي التحكم في التشغيل على اللوحة من مصدري طاقة منفصلين، وتستخدمان مستشعري توصيل مُنفصلين، مما يجعلهما مُستقلين عن بعضهما البعض.

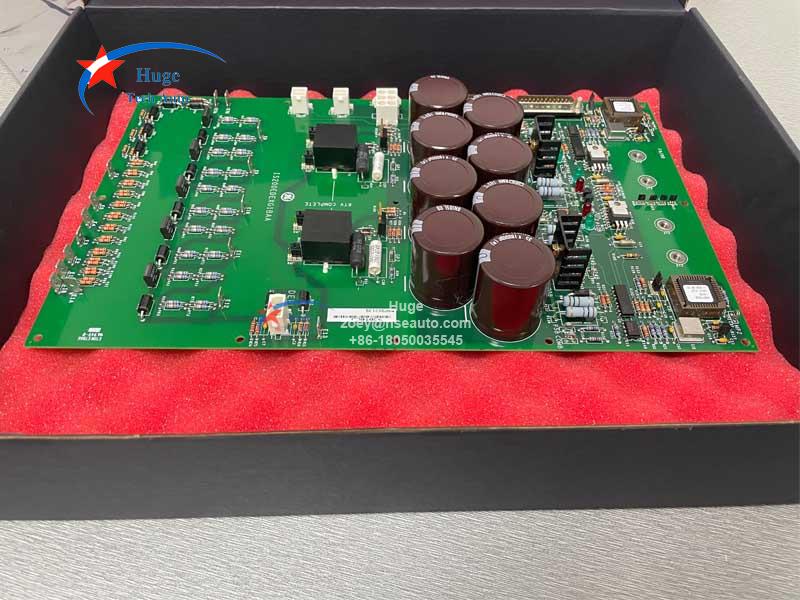

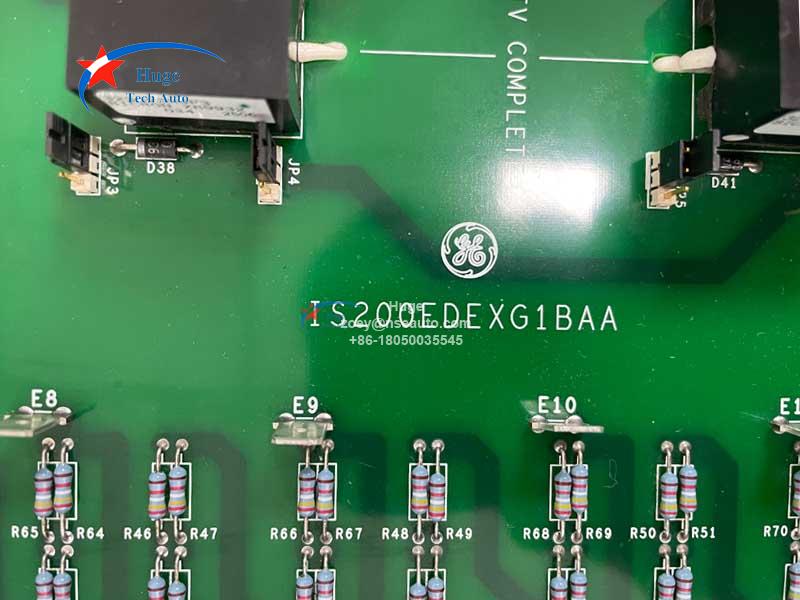

GE IS200EDEXG1B
