GE Mark VIe وحدة تحكم CPCI 650MHz IS215UCCAM03A
GE Mark VIe وحدة تحكم CPCI 650MHz IS215UCCAM03A
ماركة:
General Electric PLCرقم الصنف.:
IS215UCCAM03Aالنظام (موك):
1 PCدفع:
T/Tأصل المنتج:
USAميناء الشحن:
Xiamenمهلة：
In stockضمان:

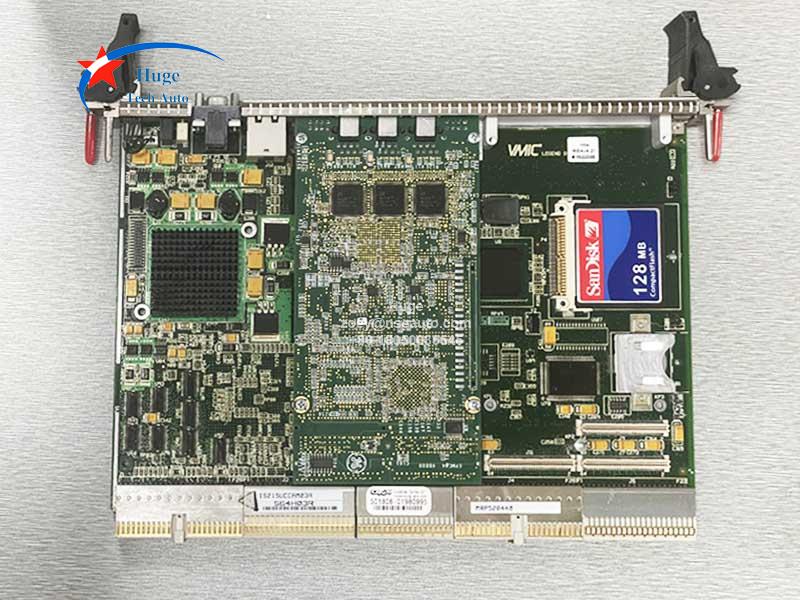

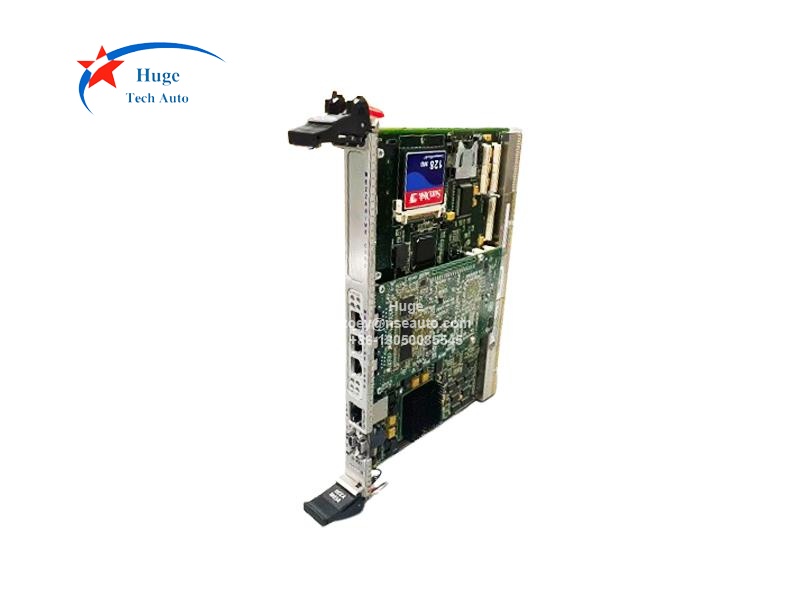

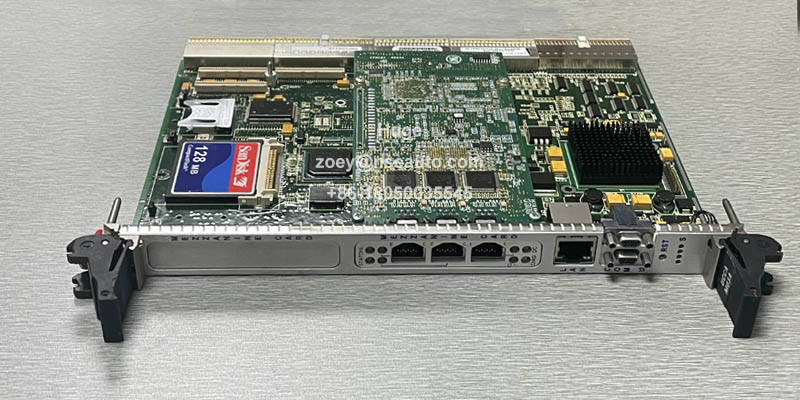

1 YearIS215UCCAM03A هو رقم قطعة وحدة مُجمّعة، وهو مُصمّم كوحدة تحكم GE Mark VIe CompactPCI. وهي عبارة عن حاسوب أحادي اللوحة بارتفاع 6 وحدات، يُشغّل شيفرة التطبيق. تُركّب وحدة التحكم في حاوية CPCI، وتتواصل مع وحدات الإدخال/الإخراج عبر واجهات شبكة الإدخال/الإخراج المدمجة. نظام تشغيل وحدة التحكم هو QNX® Neutrino®، وهو نظام تشغيل متعدد المهام آنيًا، مُصمّم للتطبيقات الصناعية عالية السرعة والموثوقية.
تتضمن IS215UCCAM03A بطاقة IS215UCCAH3 مع ذاكرة فلاش بسعة 128 ميجابايت، وذاكرة وصول عشوائي ديناميكية (DRAM) بسعة 128 ميجابايت، وبطاقة IS200EPMC. IS215UCCAH3 هي لوحة أحادية الفتحة تعمل بمعالج Intel® Celeron™ بتردد 650 ميجاهرتز. يوفر منفذ إيثرنت 10BaseT/100BaseTX (RJ-45) اتصالاً بشبكة بيانات الوحدة (UDH). يوجد موقعان لبطاقة PCI Mezzanine Card (PMC) ومؤقت مراقبة. لوحة المعالج هي محرك الحوسبة لوحدة تحكم Mark VIe. IS200EPMC هي البطاقة الفرعية لـ IS215UCCAH3.
|
غرض |
مواصفة |
|
المعالج الدقيق |
معالج Intel Celeron Ultra Low Voltage بسرعة 650 ميجاهرتز (8.3 واط كحد أقصى) |
|
ذاكرة |
128 ميجابايت DDR SDRAM من خلال وحدة SODIMM واحدة وحدة فلاش مدمجة سعة 128 ميجابايت ذاكرة تخزين مؤقتة L2 بحجم 256 كيلوبايت ذاكرة SRAM ذات ذاكرة فلاشية - 8 كيلو بايت مخصصة كذاكرة NVRAM لوظائف وحدة التحكم |
|
نظام التشغيل |
نيوترينو كيو إن إكس |
|
برمجة |
لغة كتلة التحكم مع الكتل التناظرية والمتقطعة؛ المنطق البولياني مُمَثَّلة بصيغة مخطط سلم التتابع. تشمل أنواع البيانات المدعومة: منطقي عدد صحيح موقّع مكون من 16 بت عدد صحيح غير موقّع مكون من 16 بت عدد صحيح موقّع مكون من 32 بت عدد صحيح غير موقّع 32 بت نقطة عائمة 32 بت نقطة عائمة بطول 64 بت |
|

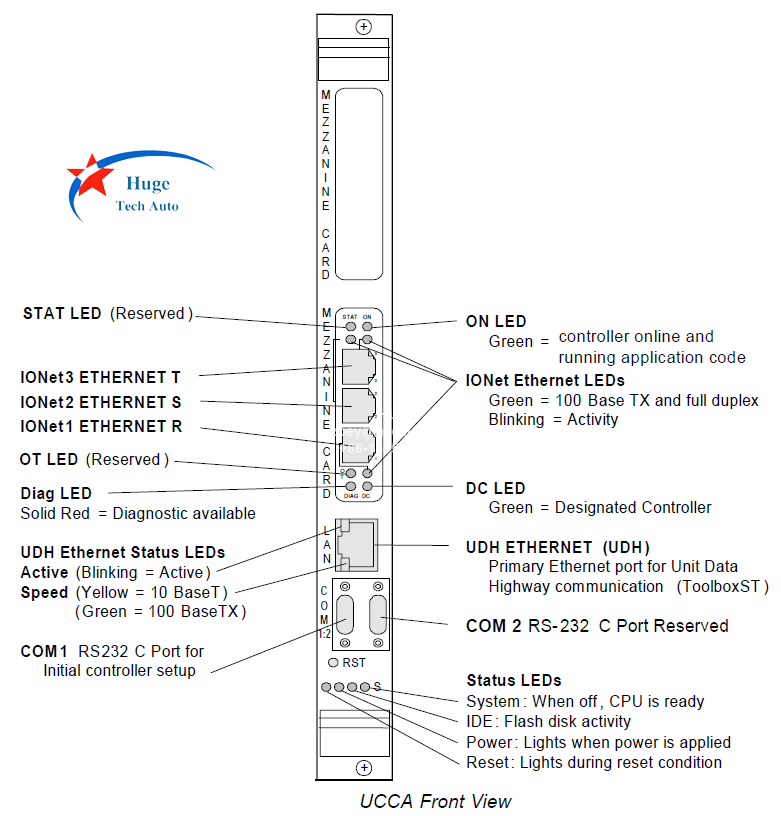

واجهة إيثرنت الأساسية (منفذ واحد) |
بروتوكول TCP/IP المستخدم للاتصال بين وحدة التحكم وصندوق الأدوات بروتوكول TCP/IP المستخدم في اتصالات الإنذار مع واجهات آلة الإنسان بروتوكول EGD للتواصل مع متغيرات التطبيق باستخدام CIMPLICITY ® واجهة الإنسان والآلة (HMI) و سلسلة 90-70 من وحدات التحكم المنطقية القابلة للبرمجة إيثرنت مودبوس ® بروتوكول مدعوم للاتصال بين وحدة التحكم وDCS الطرف الثالث |
|
واجهة إيثرنت EPMC (ثلاثة منافذ) |
موصلات زوجية مجدولة 10BaseT/100BaseTX، RJ-45: بروتوكولات TCP/IP المستخدمة للتواصل بين وحدات التحكم وحزم الإدخال/الإخراج |
|
منافذ COM |
موصلان صغيران للغاية من نوع D مكونان من 9 دبابيس: COM1 مخصص للتشخيص، 9600 بود، 8 بتات بيانات، بدون تكافؤ، بت توقف واحد COM2 غير مستخدم لاستخدام الكابلات، استخدم أحد الخيارين التاليين: كابل UTP قياسي مكون من 4 أزواج (على سبيل المثال كابل Ethernet) متصل بمودم الكمبيوتر الشخصي موصل (قطعة GE رقم 342A4931ABP1) وموصل وحدة التحكم (قطعة GE #342A4931ABP2) أو غلاف D مصغر، كابل تسلسلي مودم فارغ (جزء GE #336A3582P1)، متصل بذيل خنزير صغير جدًا (قطعة GE رقم #336A4929G1 ) |
|
المواصفات البيئية |
درجة الحرارة: التشغيل من 0 إلى 60 درجة مئوية (32 إلى +140 درجة فهرنهايت) درجة الحرارة: التخزين -40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) الرطوبة: 5 إلى 95٪ غير مكثفة الارتفاع: التشغيل من 0 إلى 10000 قدم (3000 متر) الارتفاع: التخزين من 0 إلى 40,000 قدم (12,000 متر) |
|
متطلبات الطاقة |
+3.3 فولت تيار مستمر، 3.5 أمبير نموذجي، 4.25 أمبير كحد أقصى +5 فولت تيار مستمر، 150 مللي أمبير نموذجي، 300 مللي أمبير كحد أقصى |
