IS200WREAH1A GE AERO TRIP TB DBRD IS200WREAH1APR3

GE AERO TRIP TB DBRD IS200WREAH1APR3

ماركة:
General Electric PLC
رقم الصنف.:
IS200WREAH1APR3
النظام (موك):
1 PC
دفع:
T/T
أصل المنتج:
USA
ميناء الشحن:
XIAMEN
مهلة：
IN STOCK
ضمان:
1 Year

تفاصيل المنتج

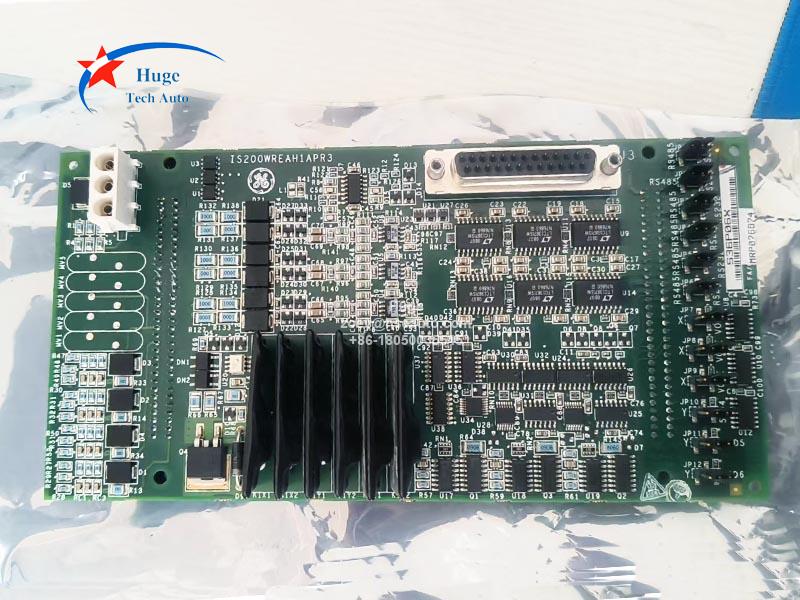

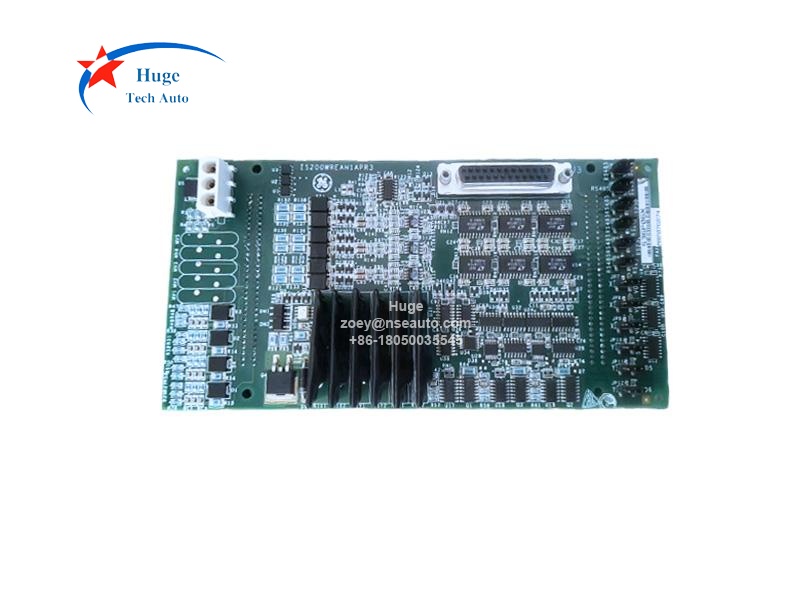

GE IS200WREAH1A AERO TRIP TB DBRD IS200WREAH1APR3
وصف:
تم تصميم IS200WREAH1A كلوحة خيارات طرفية لفصل الطوارئ في توربينات GE Aero، وهي تعمل مع IS220PPRAH1A مع لوحة طرفية (ملحق) IS200TREAH1A. مع درجة حرارة تشغيل من 30 درجة مئوية إلى +65 درجة مئوية، فإن IS200WREAH1A معتمدة للاستخدام في المواقع الخطرة.

يدمج جهاز IS200WREAH1A ستة مداخل سرعة مغناطيسية سلبية تدعم استشعارًا بتردد 2 هرتز إلى 20 كيلوهرتز، مما يوفر مراقبة دقيقة لسرعة العمود بحساسية عالية. يتميز بأربعة مداخل تلامس بجهد 24 فولت تيار مستمر لحالات الفصل التي يتم تشغيلها بواسطة الأجهزة، وثلاثة مخارج صلبة بجهد 24 فولت تيار مستمر يتم التصويت عليها بواسطة TMR لتشغيل ملفات لولبية للفصل في حالات الطوارئ، مما يضمن التشغيل الآمن في حالة الأعطال. تراقب دوائر كشف الجهد المدمجة سلاسل الفصل بجهد 24-125 فولت تيار مستمر، بينما تعمل أطراف التوصيل القابلة للتوصيل من النوع الأوروبي على تبسيط التوصيلات والصيانة الميدانية. يدعم الجهاز بنى أحادية وثنائية وTMR، ويعمل بسلاسة مع وحدات الإدخال/الإخراج PPRA/PPRO لمنطق السلامة المنسق.

يمكن دمج وحدة IS200WREAH1A مع وحدة IS220PPRAH1A. وفيما يلي مداخل ومخارج هذه الوحدة:
• يتم توفير محطات إدخال العملاء من خلال كتلتين طرفيتين حاجزية قابلة للتوصيل بـ 24 نقطة (H1A أو S1A) أو 48 محطة طرفية صندوقية قابلة للتوصيل على الطراز الأوروبي (H3A أو S3A).
• ستة أجهزة قياس معدل النبض السلبي المروحي (حتى ثلاثة أعمدة مع مستشعرين لكل منها) تستشعر عجلة مسننة لقياس سرعة التوربين.
• ثلاثة موصلات إخراج الحالة الصلبة TREAH1A، H3A بالإضافة إلى WREAH1A أو TREAS1A، S3A بالإضافة إلى WREAS1A TMR بجهد 24 فولت تيار مستمر لفصل النظام.
• أربع دوائر للكشف عن جهد التيار المستمر 24-125 فولت لمراقبة سلسلة الرحلات.
• توفر أربعة مداخل تلامس WREAH1A أو WREAS1A بجهد 24 فولت تيار مستمر مداخل إضافية للأجهزة أو مداخل فصل مشروطة. يتم توفير طاقة التبليل من خلال موصل JH1 الموجود على WREA.
• يقوم مخرج مكرر السرعة لكل مدخل من مداخل السرعة الستة بإعادة إنتاج إشارات معدل نبض السرعة باستخدام جهاز إرسال RS-232 أو RS-422.
يتطلب برنامج TREA بالإضافة إلى WREA ثلاث وحدات إدخال/إخراج PPRA للتشغيل الصحيح.

يشكل تركيب IS200WREAH1A على IS200TREAH1A، مع 3 قطع من IS220PPRAH1A، وظيفة فصل طوارئ مستقلة.

سمات:
• يدعم بنى simplex و dual و TMR لحماية التوربينات في حالات الطوارئ مع توفر عالٍ.
• يوفر 12 مدخل سرعة مغناطيسية سلبية (MPU) بنطاق قياس من 2 هرتز إلى 20 كيلو هرتز.
• يراقب جهد دائرة الفصل 24 فولت تيار مستمر / 125 فولت تيار مستمر ويكتشف أعطال الحلقة.
• يوفر 6 مخارج مرحلات الحالة الصلبة المصوّتة لتفعيل سريع لفصل الطوارئ.
• التشخيص الذاتي الكامل: الدائرة المفتوحة/القصيرة، الجهد الزائد/الناقص، الاتصال، وأعطال الأجهزة.
• يدعم منطق السلامة الأساسي: السرعة الزائدة، والتسارع الزائد، وسرعة الرجوع للخلف، والفصل اليدوي.
• يستخدم أطراف توصيل قابلة للتوصيل على الطراز الأوروبي لتسهيل عملية التوصيل والصيانة الميدانية.
• نطاق واسع لدرجة حرارة التشغيل: من -30 درجة مئوية إلى +65 درجة مئوية مع مقاومة عالية للصدمات والاهتزازات.
• متوافق تمامًا مع Mark VIe / VIeS وقابل للتكوين عبر ToolboxST.
• يضمن التصويت على مستوى الأجهزة صحة الرحلة في ظل ظروف الفشل في نقطة واحدة.

أسئلة وأجوبة:
1. ما هي سيناريوهات التطبيق المناسبة لـ IS200WREAH1A؟
يُعد IS200WREAH1A مثاليًا لتوربينات الغاز المشتقة من الطائرات، وتوربينات الغاز الصناعية، ومجموعات القيادة الميكانيكية في توليد الطاقة، والنفط والغاز، والصناعات التحويلية، حيث يوفر IS200WREAH1A حماية قوية ومعتمدة من انقطاع التيار الكهربائي في حالات الطوارئ لمنع الأعطال الكارثية وتلبية معايير السلامة الصناعية.
2. ما هي مدة ضمان IS200WREAH1A؟
نقدم ضمانًا لمدة عام واحد.
