غرض

سبي التصديق

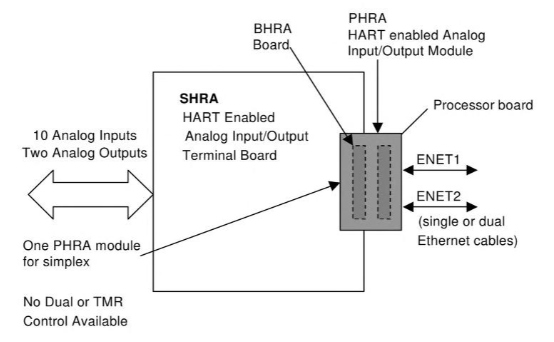

عدد القنوات

12 قناة لكل لوحة طرفية (10 ألومنيوم، 2 ألومنيوم)

نطاق الإدخال

4-20 مللي أمبير تيار مستمر، +5 فولت تيار مستمر، (المدخلات 1-8)

4-20 مللي أمبير أو +1 مللي أمبير (المدخلات 9-10)

دقة محول الإدخال

زمن المسح العادي 5 مللي ثانية (200 هرتز). معدل إطارات وحدة التحكم 100 هرتز.

دقة القياس

دقة أفضل من 0.1% من النطاق الكامل ضمن نطاق درجة الحرارة من -30 إلى 65 درجة مئوية. الدقة النموذجية عند 25 درجة مئوية هي 0.007% من النطاق الكامل.

كبح الضوضاء على المدخلات

تحتوي الدوائر العشر على مرشح مادي ذي قطبين عند 12.5 هرتز و48.3 هرتز. ومرشح برمجي، باستخدام مرشح تمرير منخفض ثنائي القطب، قابل للضبط على الترددات التالية: 0، 0.75، 1.5 هرتز، 3 هرتز، 6 هرتز، 12 هرتز

رفض الوضع المشترك

رفض الوضع المشترك للتيار المتردد 60 ديسيبل عند 60 هرتز، مع جهد وضع مشترك يصل إلى +5 فولت.

رفض الوضع المشترك للتيار المستمر 80 ديسيبل مع جهد الوضع المشترك من -5 إلى +7 فولت ذروة

نطاق جهد الوضع المشترك

±5 فولت

محول الإخراج

محول رقمي/تناظري 14 بت بدقة 0.5%

حمل الإخراج

800 أوم لخرج 0-20 مللي أمبير

مقاس

8.26 × 4.19 × 12.1 سم

تكنولوجيا

تركيب سطحي

تصنيف درجة الحرارة المحيطة للغلاف تصميم

من -40 إلى 70 درجة مئوية (من -40 إلى 158 درجة فهرنهايت)
