IS230PCAAH1A GE Core Analog I/O Assembly

جنرال إلكتريك MKVIe مجموعة الإدخال/الإخراج التناظرية الأساسية IS230PCAAH1A

ماركة:
General Electric PLC
رقم الصنف.:
IS230PCAAH1A
النظام (موك):
1 PC
دفع:
T/T
أصل المنتج:
USA
ميناء الشحن:
XIAMEN
مهلة：
IN STOCK
وزن：
3kg
ضمان:
1 Year

تفاصيل المنتج

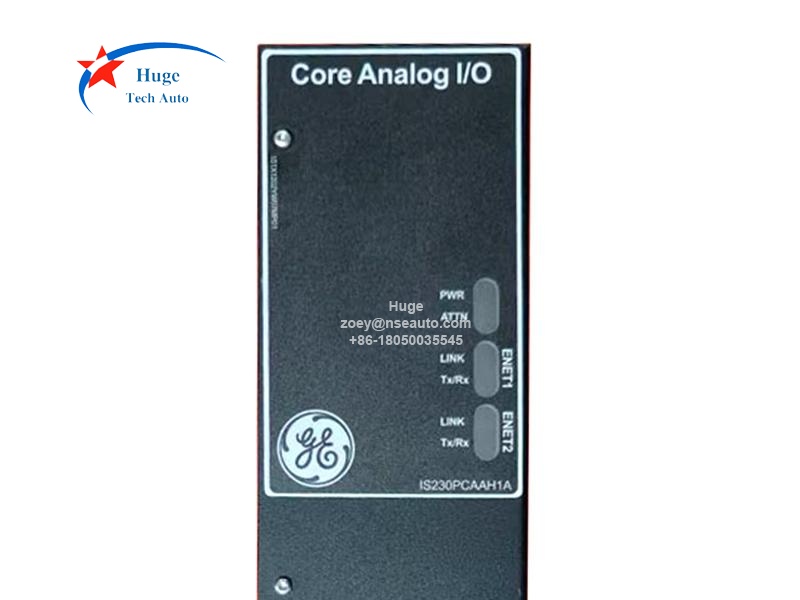

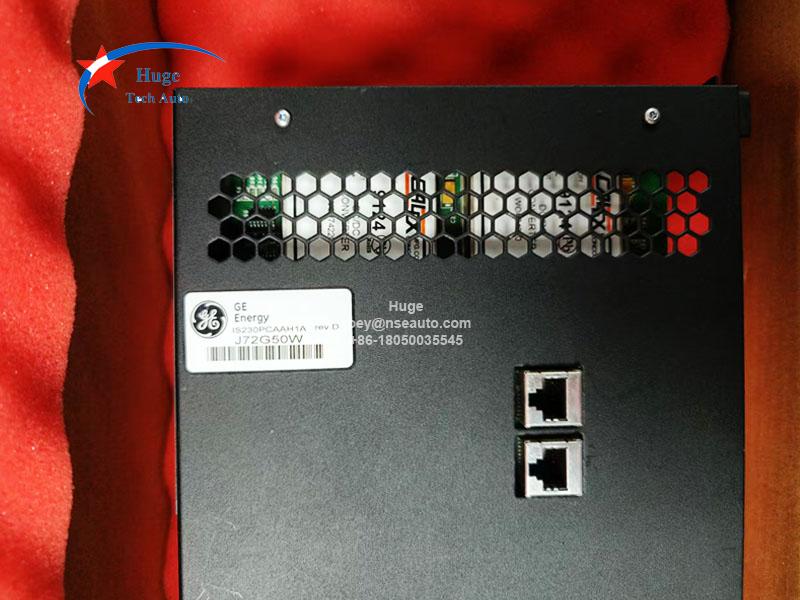

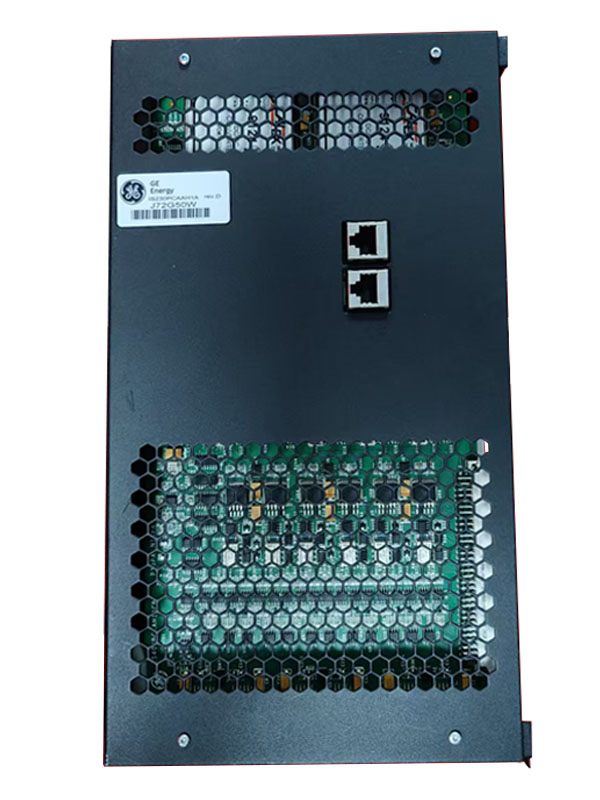

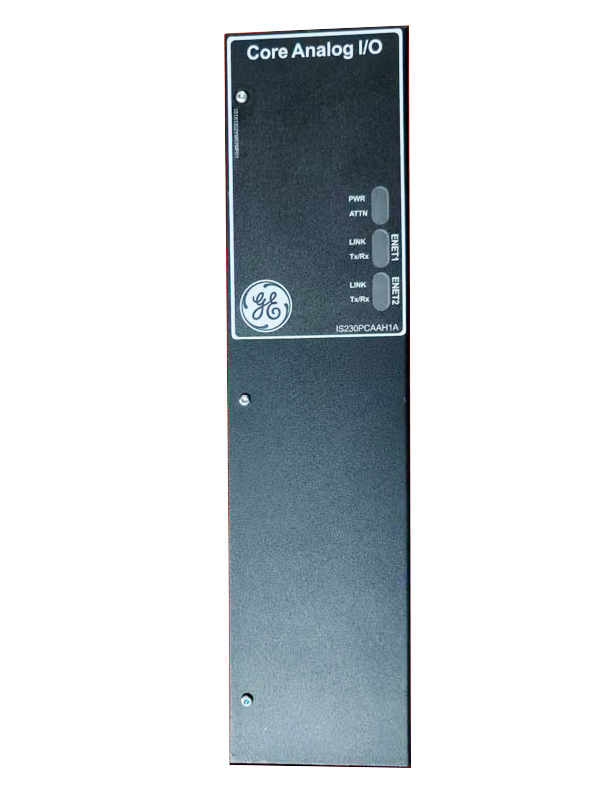

مجموعة الإدخال/الإخراج التناظرية الأساسية GE IS230PCAAH1A
وصف:
صُممت وحدة IS230PCAAH1A لتكون وحدة تجميع الإدخال/الإخراج التناظرية الأساسية من سلسلة GE Mark VIe. توفر هذه الوحدة، بالإضافة إلى لوحة التوصيل التناظرية الأساسية المرافقة لها (TCAS وTCAT)، معظم إشارات الإدخال/الإخراج التناظرية اللازمة لتشغيل التوربينات الغازية. وتحديدًا، تتولى وحدتا IS230PCAAH1A وTCAT معالجة مدخلات المزدوجات الحرارية، ومدخلات/مخرجات حلقة التيار 4-20 مللي أمبير، ومدخلات الإشارات الزلزالية، وإثارة محول الإزاحة التفاضلي الخطي المتغير (LVDT) والمدخلات المقابلة لها، ومدخلات معدل النبض، ومخرجات ملفات المؤازرة. تتميز وحدة IS230PCAAH1A بتعدد استخداماتها، حيث يمكن استخدامها في أنظمة أحادية الاتجاه، وثنائية الاتجاه، وأنظمة TMR (التكرار المعياري الثلاثي). وتقوم لوحة توصيل TCAT واحدة بتوزيع مدخلات الإشارة على وحدة واحدة أو وحدتين أو ثلاث وحدات IS230PCAAH1A متصلة. ولزيادة الاتصال، فإن أطراف توصيل أرضية الدرع وطاقة المجال 24 فولت الموجودة على لوحة JGPA المجاورة تكمل الأطراف المدمجة في IS230PCAAH1A و TCAT.

تتضمن وحدة IS230PCAAH1A لوحة معالج مشتركة بين جميع وحدات الإدخال/الإخراج الموزعة من طراز Mark* VIe، ولوحتي إدخال/إخراج للتطبيقات، ولوحة طرفية. تُعتبر هذه الوحدة، IS230PCAAH1A، الأقل قابلية للاستبدال، ولا يتوفر دعم لتشخيص أو استبدال اللوحات الفردية المكونة لها.

أسئلة وأجوبة:
1. كيف يتم تكوين جهاز IS230PCAAH1A؟
يمكن لـ IS230PCAAH1A الاتصال بأنواع مختلفة من أجهزة الإرسال 4-20 مللي أمبير. يحتوي كل مدخل على وصلة توصيل بجوار الأطراف تُستخدم لتحديد ما إذا كان طرف الإرجاع مؤرضًا أم غير مؤرض. الوضع الافتراضي لوصلة التوصيل هو غير مؤرض أو مفتوح. JGPA
تحتوي اللوحة على اثني عشر طرفًا بجهد 24 فولت تيار مستمر، طرف واحد لكل مدخل من مداخل جهاز الإرسال 4-20 مللي أمبير. يتميز المدخلان الأخيران 4-20 مللي أمبير على لوحة PCAA بوصلة إضافية تزيل مقاومة الحمل 250 أوم لتطبيقات إدخال ±10 فولت تيار مستمر. عندما تكون الوصلة في وضع MA، يتصرف المدخل بنفس طريقة المداخل العشرة الأولى. وعندما تكون الوصلة في وضع VOLT، تُزال مقاومة الحمل ويعمل المدخل كمدخل جهد.

2. ما هو عدد المدخلات والمخرجات؟
عدد المدخلات:
25 مدخلًا حراريًا
عشرة مداخل 4-20 مللي أمبير
مدخلان قابلان للتهيئة 4-20 مللي أمبير أو ±10 فولت
مدخلان نشطان لمعدل النبض
مدخل مرحل انتحار ملف مؤازر واحد يؤثر على أول مخرجين مؤازرين
عدد المخرجات:
ستة مخارج لمشغل ملفات المؤازرة
مخرجان 4-20 مللي أمبير
مخرج طاقة واحد ±12 فولت تيار مستمر
ستة مخارج إثارة LVDT
