RLC16 200-570-000-111
بطاقة مرحل
الوصف:

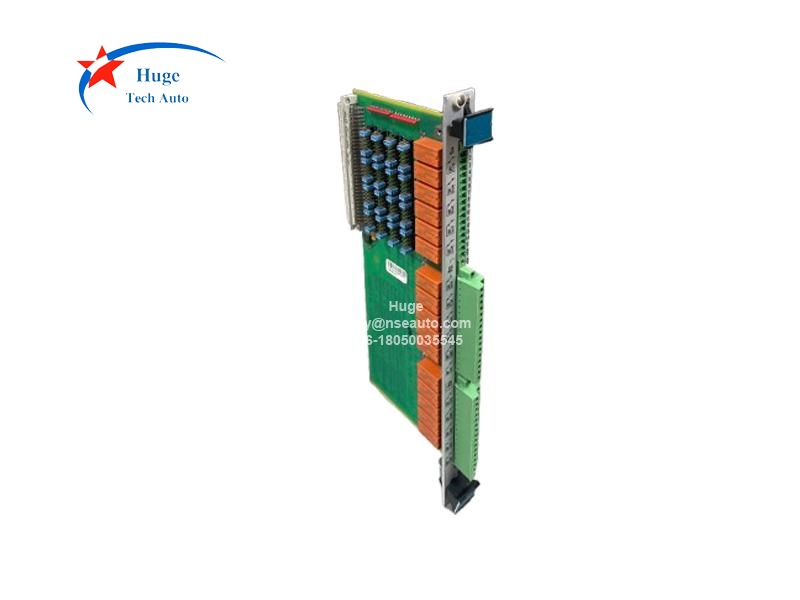

صُممت بطاقة المرحل RLC16 200-570-000-111 للاستخدام في أنظمة حماية الآلات وأنظمة مراقبة الحالة/الأداء. وهي بمثابة إضافة اختيارية، يُوصى بها عندما تكون المرحلات الأربعة المدمجة في بطاقة الإدخال/الإخراج IOC4T غير كافية لمتطلبات التطبيق وتكون هناك حاجة إلى مرحلات إضافية
تُثبّت بطاقة RLC16 200-570-000-111 في الجزء الخلفي من رف متوافق (إما ABE04x أو ABE056)، وتتصل مباشرةً بلوحة التوصيل الخلفية للرف عبر موصل واحد. تحتوي البطاقة على 16 مرحلًا، يتميز كل منها بوصلات تبديل. ويقابل كل مرحل 3 أطراف على موصل طرفي لولبي، يسهل الوصول إليه في الجزء الخلفي من الرف المتوافق.
يتم التحكم في تشغيل المرحل بواسطة مشغلات ذات مجمع مفتوح، والتي تتم إدارتها عبر برنامج. تسمح وصلات التوصيل الموجودة على لوحة RLC16 200-570-000-111 للمستخدمين بالاختيار بين حالتين للمرحل: حالة التنشيط الطبيعي (NE) أو حالة عدم التنشيط الطبيعي (NDE).
للحصول على معلومات عامة حول استخدام بطاقات RLC16 200-570-000-111، يُرجى الرجوع إلى دليل أجهزة نظام حماية الآلات (MPS) وأدلة برامج MPSx. وللحصول على إرشادات خاصة بالتطبيق، يُرجى التواصل مع الممثل المحلي.
الميزات والفوائد الرئيسية
▪ موصلات طرفية لولبية لتوصيل آمن وسهل
▪ 16 مرحلًا مزودة بمفاتيح تبديل
▪ منطق العاكس القابل للتحديد بواسطة وصلة التوصيل لمشغلات المرحلات
▪ مقاومة تلامس منخفضة لنقل إشارة موثوق به
▪ سعة منخفضة لتقليل تداخل الإشارة
▪ قدرة عالية على نقل الطاقة لاستخدامات متعددة
▪ يتيح التصميم القابل للاستبدال أثناء التشغيل إدخال/إزالة البطاقة أثناء التشغيل
▪ متوافق مع معايير التوافق الكهرومغناطيسي (EMC) الصادرة عن المفوضية الأوروبية
رقم الطلب:
يوجد إصداران من بطاقة الترحيل RLC16:
200-570-000-1Hh
– الإصدار القياسي
200-570-000-2Hh
– إصدار الدوائر المنفصلة
