وحدة تجميع المعالج الرئيسية TRICONEX 3008

شنايدر ترايكونكس 3008 وحدة المعالجات الرئيسية، ذاكرة DRAM سعة 16 ميجابايت

ماركة:
Triconex
رقم الصنف.:
TRICONEX 3008
النظام (موك):
1 PC
دفع:
T/T
سعر السوق:
999
نطاق السعر:
1 - 5
أصل المنتج:
Mexico
اللون:
Depends on material
ميناء الشحن:
XIAMEN
مهلة：
IN STOCK
ضمان:
1 year

تفاصيل المنتج

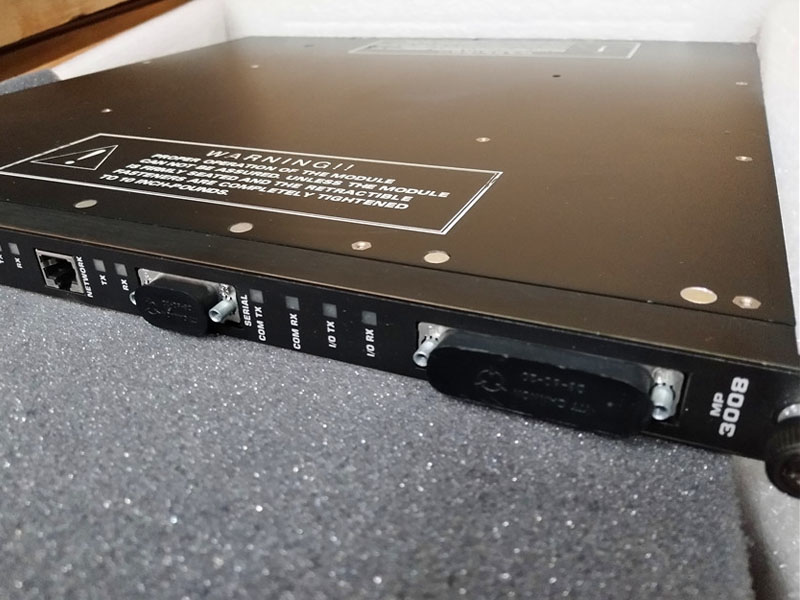

وحدة المعالج الرئيسية Schneider Triconex 3008
وصف:
تم تصميم 3008 كوحدة معالجات رئيسية من Tricon. 3008 متاح لأنظمة Tricon v9.6 والإصدارات الأحدث.
يوفر 3008 16 ميجابايت من ذاكرة الوصول العشوائي الديناميكية (DRAM)، والتي تُستخدم لبرنامج التحكم، وبيانات تسلسل الأحداث، وبيانات الإدخال/الإخراج، والتشخيصات ومخازن الاتصالات.

يجب تثبيت ثلاثة أجهزة MP في الهيكل الرئيسي لكل نظام Tricon.
يتواصل كل MP بشكل مستقل مع نظام الإدخال/الإخراج الخاص به وينفذ برنامج التحكم الذي كتبه المستخدم.

يوفر 3008 اتصالاً مباشرًا عبر TriStation وModbus. كما يوفر:
• منفذ Tristation (Ethernet) واحد لتنزيل التطبيق إلى وحدة التحكم وتحميل معلومات التشخيص.
• منفذ تسلسلي Modbus RS-232/RS-485 واحد يعمل كجهاز تابع، بينما يكون جهاز مضيف خارجي هو الجهاز الرئيسي. عادةً، يراقب نظام التحكم الموزع (DCS) بيانات وحدة التحكم، ويُحدّثها اختياريًا، مباشرةً عبر وحدة المعالج الرئيسية.
تُثبت التشخيصات الشاملة سلامة كل وحدة تحكم رئيسية (MP) ووحدة إدخال/إخراج وقناة اتصال. تُسجل الأعطال العابرة وتُحجب بواسطة دائرة تصويت الأغلبية في الأجهزة.
يتم تشخيص الأعطال المستمرة واستبدال الوحدة التالفة فورًا. تُجري تشخيصات MP المهام التالية:
• التحقق من ذاكرة البرنامج الثابتة وذاكرة الوصول العشوائي الثابتة
• اختبار جميع تعليمات المعالج والفاصلة العائمة الأساسية وأوضاع التشغيل
• التحقق من صحة ذاكرة المستخدم عن طريق دائرة التصويت على الأجهزة TriBus
• التحقق من واجهة الذاكرة المشتركة مع كل معالج اتصالات الإدخال/الإخراج وقناة
• التحقق من إشارات المصافحة والمقاطعة بين وحدة المعالجة المركزية ومعالج الاتصالات I/O والقناة
• التحقق من كل معالج اتصالات الإدخال/الإخراج ومعالج القناة، وذاكرة القراءة فقط (ROM)، والوصول إلى الذاكرة المشتركة وحلقة الرجوع لـ RS-
485 جهاز إرسال واستقبال
• التحقق من واجهات TriClock و TriBus

تحديد:
المعالج الدقيق: موتورولا MPC860، 32 بت، 50 ميجاهرتز
الذاكرة: • ذاكرة DRAM سعة 16 ميجابايت (غير مدعومة بالبطارية)
• ذاكرة وصول عشوائي ثابتة سعة 32 كيلوبايت، مدعومة بالبطارية
• ذاكرة فلاش PROM سعة 6 ميجابايت
معدل اتصال تريبوس: • 25 ميجابت في الثانية
• محمية بـ 32 بت CRC
• DMA 32 بت، معزولة بالكامل
معالجات ناقل الإدخال/الإخراج وناقل الاتصالات: • Motorola MPC860، 32 بت، 50 ميجاهرتز
