وحدة المعالج الرئيسي Triconex 3009

وحدة المعالج الرئيسية Triconex 3009

ماركة:
Triconex
رقم الصنف.:
3009
النظام (موك):
1 PC
دفع:
T/T
أصل المنتج:
USA
ميناء الشحن:
Xiamen
مهلة：
In stock
وزن：
2.85kg
ضمان:
1 year

تفاصيل المنتج

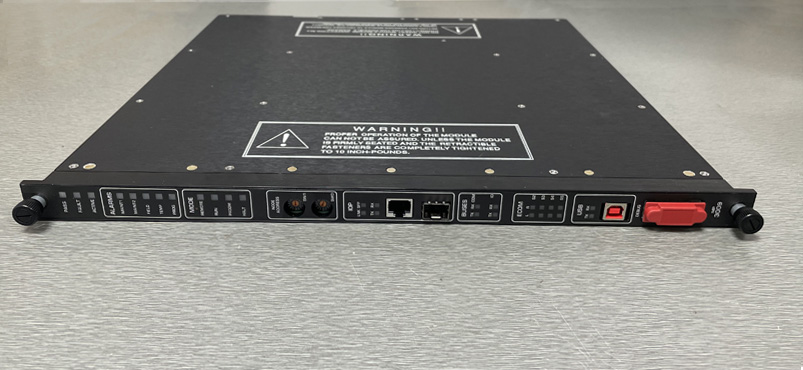

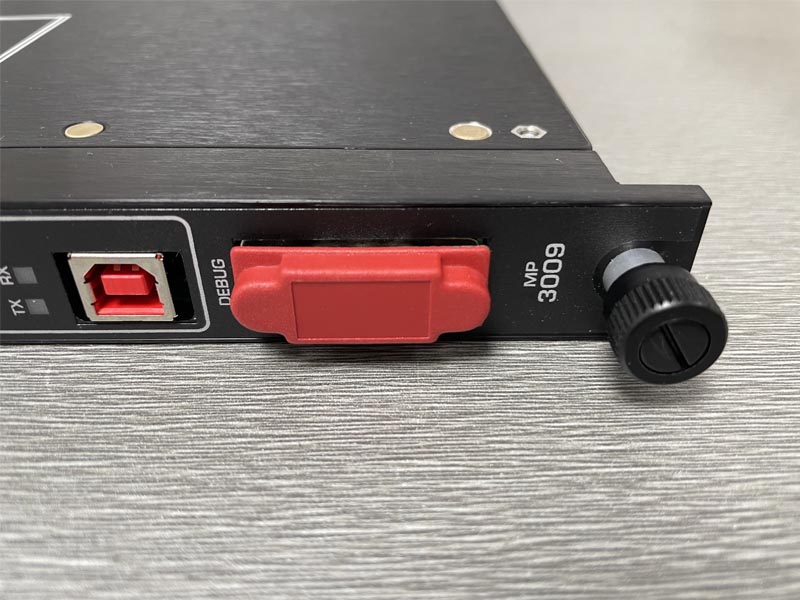

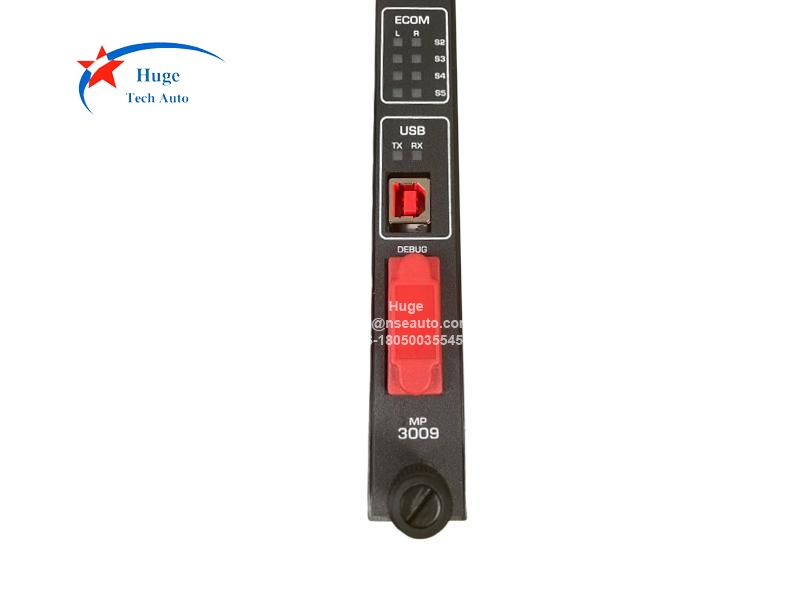

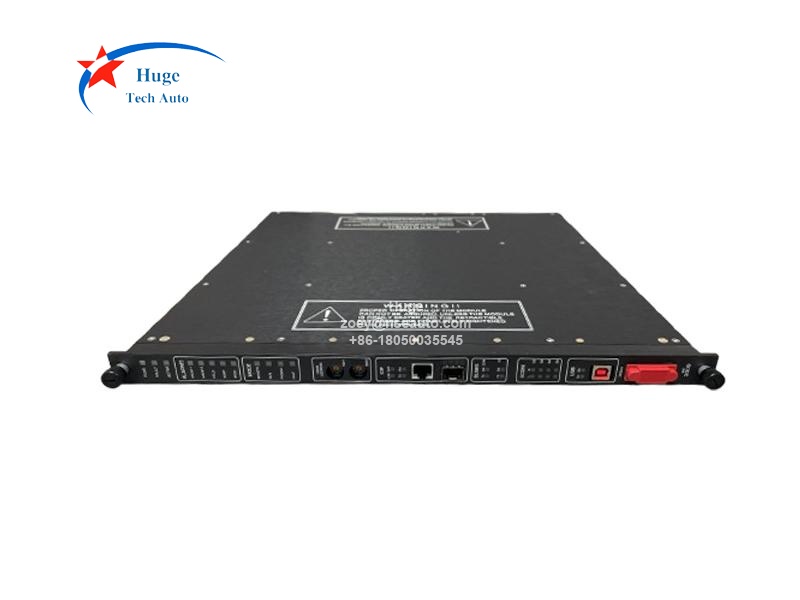

وحدة المعالج الرئيسي Triconex 3009
وصف:
3009 هي أحدث وحدة معالجة رئيسية من Triconex. تحتوي 3009 على 256 ميجابايت من ذاكرة DRAM (بدون بطارية احتياطية) و 2 ميجابايت من ذاكرة NVRAM (SRAM مع بطارية احتياطية). يمكن استخدام 3009 مع أنظمة Tricon v11.x.
يحتوي هيكل ترايكون على ثلاث وحدات معالجة رئيسية (MP)، تخدم كل منها قناة واحدة (تُعرف أيضًا باسم ساق) من وحدة التحكم. يتواصل كل معالج بشكل مستقل مع نظام الإدخال/الإخراج الفرعي الخاص به، ويُنفّذ برنامج التحكم. تُقارن وحدات المعالجة الرئيسية الثلاث البيانات وبرنامج التحكم على فترات منتظمة. يعمل كل معالج رئيسي بشكل مستقل دون الحاجة إلى ساعات أو منظمات طاقة أو دوائر مشتركة. مواصفات المعالج مُدرجة في جدول المواصفات لكل وحدة معالجة رئيسية.
يوفر نظام ناقل عالي السرعة خاص يُسمى TriBus الوظائف التالية: الاتصالات بين المعالجات، والتصويت بالأغلبية لجميع بيانات الإدخال الرقمية، ومقارنة متغيرات برنامج التحكم. يستخدم TriBus قناة اتصال تسلسلية معزولة تمامًا، تعمل بسرعة 4 ميجابت في الثانية مع وحدات المعالجة المركزية طرازي 3006 و3007، وبسرعة 25 ميجابت في الثانية مع وحدات المعالجة المركزية طرازي 3008 و3009 عند تركيبها في الهيكل الرئيسي طراز 8110، وبسرعة 1000 ميجابت في الثانية عند تركيب وحدات المعالجة المركزية طراز 3009 في الهيكل الرئيسي عالي الأداء طراز 8120E. تُدير وحدة تحكم الوصول المباشر للذاكرة عمليات المزامنة والنقل والتصويت وتصحيح البيانات بشكل مستقل عن برنامج التحكم أو البرنامج التنفيذي.
تحديد:
المعالج الرئيسي: QorlQ P1021، معالج ثنائي النواة، ذاكرة تخزين مؤقتة L1 سعة 32 كيلوبايت، ذاكرة تخزين مؤقتة L2 سعة 2 ميجابايت، 800 ميجاهرتز
الذاكرة: 256 ميجابايت من ذاكرة DRAM (بدون بطارية احتياطية) و2 ميجابايت من ذاكرة SRAM (مع بطارية احتياطية) و128 ميجابايت من ذاكرة Flash PROM
تقويم الساعة: الوقت والتاريخ
بطارية احتياطية
الانحراف النموذجي: ±2 ثانية/يوم
الحد الأقصى للانحراف: ±2.16 ثانية/يوم
TriBus: DMA 32 بت محمي بـ CRC، معزول بالكامل
السرعة: الهيكل الرئيسي للطراز 8110: 25 ميجابت في الثانية، الهيكل الرئيسي منخفض الكثافة للطراز 8100-1: 25 ميجابت في الثانية، الهيكل الرئيسي عالي الأداء للطراز 8120E: 1000 ميجابت في الثانية
المنفذ التسلسلي: لتحليل التشخيص الخاطئ
واجهة RS-232 معزولة بصريًا على موصل واحد مكون من 9 دبابيس معزول بجهد 500 فولت تيار مستمر
واجهة الاتصال: البروتوكول: RS-485
معدل البود: 2 ميجابايت في الثانية
واجهة الإدخال/الإخراج:
البروتوكول: RS-485
معدل البود: 375 كيلوبت في الثانية
قوة المنطق: 14 واط

3009 Tricon 3009
