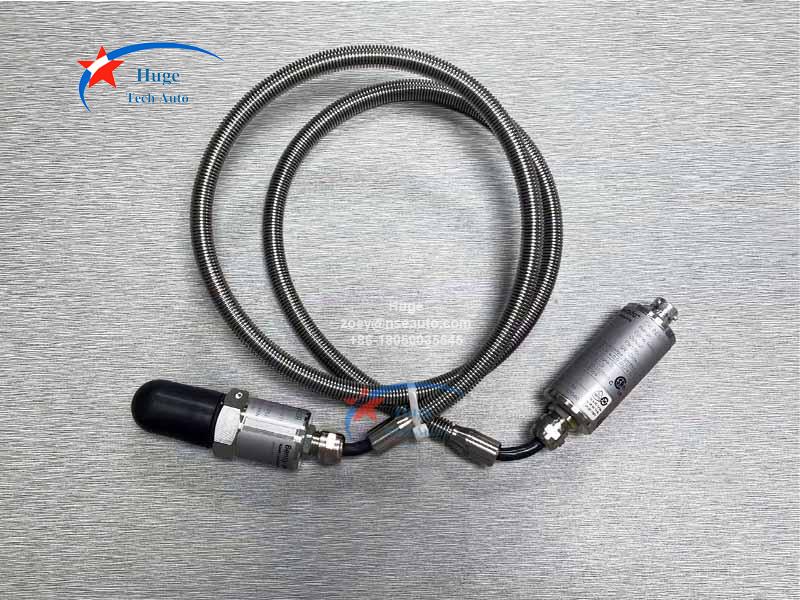

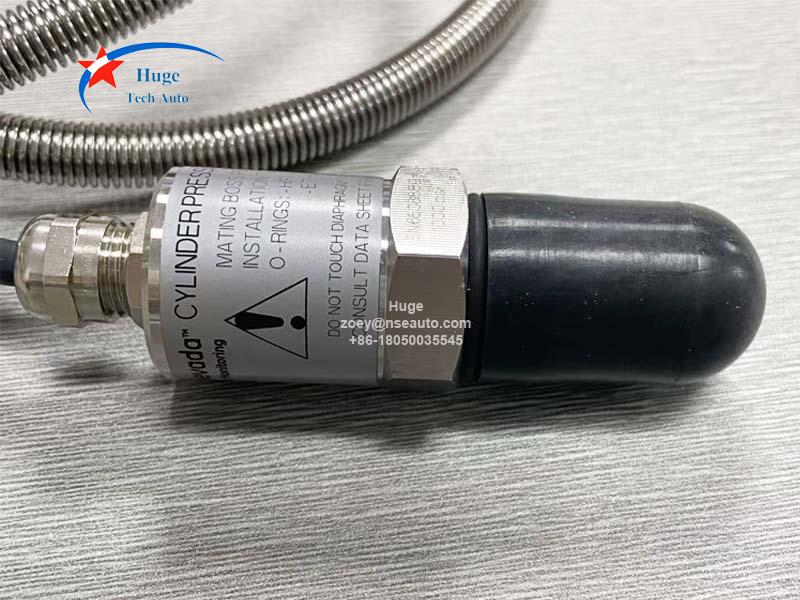

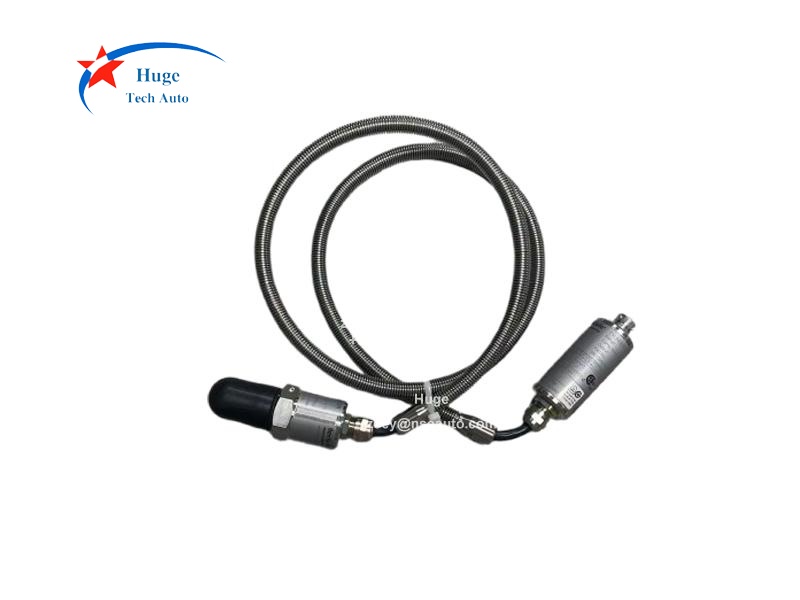

محول ضغط أسطوانة بنتلي نيفادا 165855-14-CN

محول ضغط أسطوانة بنتلي نيفادا بضغط يتراوح من 0 إلى 69 بار (من 0 إلى 1000 رطل لكل بوصة مربعة) مع درع .

ماركة:
Bently Nevada TSI
رقم الصنف.:
165855-14-CN
النظام (موك):
1 PC
دفع:
T/T
أصل المنتج:
USA
ميناء الشحن:
XIAMEN
وزن：
0.25kg
ضمان:
1 Year

تفاصيل المنتج

محول ضغط أسطوانة بنتلي نيفادا 165855-14-CN
وصف:
165855-14-CN هو محول ضغط أسطواني من بنتلي نيفادا، يعمل ضمن نظام قياس ضغط الأسطوانات، ويتراوح نطاق قياسه من 0 إلى 69 بار (من 0 إلى 1000 رطل لكل بوصة مربعة)، وهو مزود بغطاء واقٍ. يتألف نظام قياس ضغط الأسطوانات من محول الضغط 165855 وكابل التوصيل البيني 146824. صُمم هذا المحول لقياس تقلبات الضغط المطلق الدورية داخل أسطوانات الضواغط الترددية، ويتكامل بسلاسة مع أنظمة مراقبة حالة الضواغط الترددية وأنظمة إدارة الأصول عند استخدامه مع جهاز مراقبة ضغط الأسطوانات 3500/77M وبرنامج إدارة أصول المصنع System 1.

صُمم محول ضغط الأسطوانة لضمان موثوقية عالية في البيئات الكيميائية القاسية، ويتميز بتصميم فريد قيد الحصول على براءة اختراع. يضمن هذا التصميم قراءات ضغط دقيقة وثابتة حتى بعد التشغيل لفترات طويلة تحت تأثير تدرجات ضغط دورية كبيرة. كما أنه يتحمل حالات الضغط الزائد الناتجة عن اضطرابات التشغيل دون إتلاف الغشاء، ويعود إلى وظيفته الطبيعية بمجرد عودة الضغط إلى نطاق التشغيل المحدد. بالإضافة إلى ذلك، يتوافق المحول مع معايير NEMA 4X وIP67 لمقاومة الرطوبة.

يُركّب السطح المبلل للمحول عادةً في صمام عزل أو منفذ مؤشر ضغط مماثل على الضاغط. ويلزم عادةً استخدام محول خاص - عادةً ما يكون طراز 166393 - لضمان إحكام الغلق بين منفذ مؤشر الضغط والمحول. وتُفصل إلكترونيات المحول عن السطح المبلل بواسطة كابل طوله متر واحد، ويجب تثبيتها على الضاغط أو بالقرب منه لضمان الأداء الأمثل.

يأتي كل مستشعر ضغط مزودًا ببيانات تعويض الضغط ودرجة الحرارة لتحسين دقة القياس. ويساعد إدخال نقاط البيانات هذه في جهاز مراقبة ضغط الأسطوانة 3500/77 على تقليل تأثيرات درجة الحرارة على أداء المحول.

رقم الطلب:
165855-AA-BB
أ: خيار نطاق الضغط
11 من 0 إلى 6.8 بار (من 0 إلى 100 رطل لكل بوصة مربعة) مع درع
12 من 0 إلى 17 بار (من 0 إلى 250 رطل لكل بوصة مربعة) مع درع
13 من 0 إلى 34.5 بار (من 0 إلى 500 رطل لكل بوصة مربعة) مع درع
14 من 0 إلى 69 بار (من 0 إلى 1000 رطل لكل بوصة مربعة) مع درع
15 من 0 إلى 172 بار (من 0 إلى 2500 رطل لكل بوصة مربعة) مع درع
16 من 0 إلى 345 بار (من 0 إلى 5000 رطل لكل بوصة مربعة) مع درع
17 من 0 إلى 689 بار (من 0 إلى 10000 رطل لكل بوصة مربعة) مع درع
ب: الموافقة على موقع المناطق الخطرة
01 موافقات متعددة (CSA، ATEX، وIECEx)
