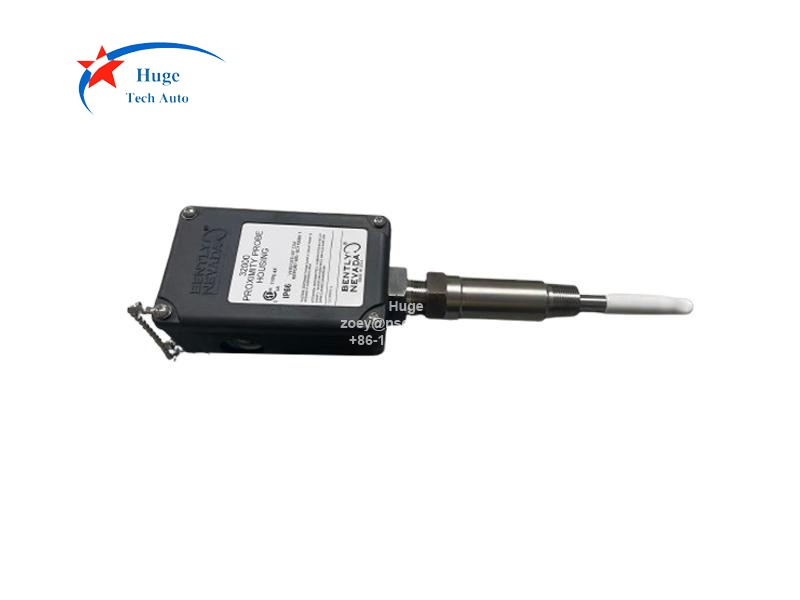

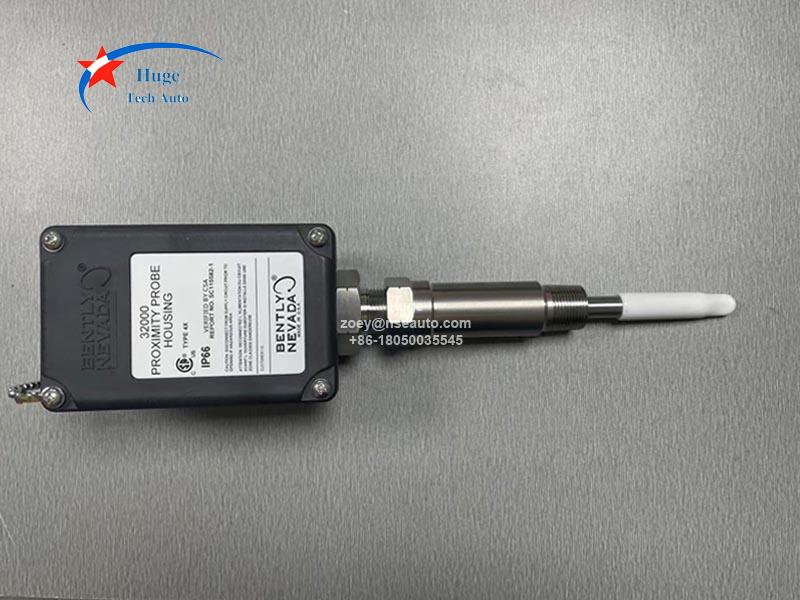

32000-16-05-10-078-07-02 مجموعات غلاف مجسات التقارب من بنتلي نيفادا
وصف:
يوصى باستخدام مجموعات غلاف مسبار التقارب 32000 لتثبيت مجسات التقارب من خلال علبة الآلة، وعادة ما يتم استخدامها مع محولات الطاقة المثبتة شعاعيًا - سواء لمراقبة الاهتزاز أو قياسات Keyphasor.
يُتيح استخدام غلاف مسبار التقارب ميزةً أساسيةً تتمثل في إمكانية الوصول الخارجي إلى كلٍّ من المسبار وكابل التمديد الخاص به. وهذا يعني إمكانية ضبط الفجوة أو استبدال المسبار دون الحاجة إلى تفكيك الجهاز نفسه. يتميز غلاف مسبار التقارب 32000، المصنوع أساسًا من كبريتيد البوليفينيلين (PPS)، بهذه المادة البلاستيكية الحرارية المتطورة عالية القوة، والتي توفر مقاومةً ممتازةً للتآكل. أما المكونات الأخرى للغلاف فهي مصنوعة من الفولاذ المقاوم للصدأ لتعزيز المتانة في البيئات القاسية.
بالإضافة إلى ذلك، يمكن طلب الهيكل مزودًا بمجسات تقارب 3300 XL مثبتة مسبقًا، إلى جانب مجموعة من خيارات تركيب المواسير لتناسب متطلبات التركيب المختلفة. والجدير بالذكر أن مجموعة هيكل مجس التقارب 32000 متوافقة تمامًا مع معيار معهد البترول الأمريكي (API) 670، الذي ينظم هياكل مجسات التقارب المثبتة خارجيًا. عند تركيبها جنبًا إلى جنب مع نظام محول طاقة معتمد وحواجز أمان مناسبة، فإن سلسلة 32000 تلبي معايير السلامة والأداء اللازمة لمثل هذه التطبيقات.
على وجه التحديد، صُممت مجموعة غلاف مسبار التقارب 32000-16-05-10-078-07-02 لعزل فرق الضغط بين طرف المسبار وجسم الغلاف الرئيسي عند استخدامها مع مسبار 3300 XL بقطر 8 مم. تتضمن مكونات العزل الداخلية حلقة دائرية من مادة الفيتون داخل غلاف المسبار، بينما تُستخدم حلقة دائرية من النيوبرين بين الغلاف الخارجي والهيكل.
الغلاف البلاستيكي معتمد لتحمل التعرض للماء المباشر من الخرطوم وفقًا لمعايير NEMA 4X و IP66. مع ذلك، تجدر الإشارة إلى أن الغلاف غير مصمم لمقاومة الضغط الداخلي أو الخارجي. علاوة على ذلك، لا تخضع المجسات لاختبارات الضغط قبل الشحن.
معلومات الطلب:
32000-AA-BB-CC-DDD-EE-FF
أ:
مسبار مزود بموصل
00 لا حاجة للمسبار
16 3300 XL مسبار 8 مم
مسبار 26 3300 XL NSv
مسبار 27 3300 XL NSv، حاصل على موافقات متعددة
مسبار 28 3300 XL 8 مم، حاصل على موافقات متعددة
مسبار 29 3300 XL 8 مم، مع واقي للموصل
مسبار 30 3300 XL بقطر 8 مم، مزود بواقي للموصل، حاصل على موافقات متعددة
مسبار 31 3300 XL NSv مع واقي الموصل
مسبار 32 3300 XL NSv مع واقي للموصل، حاصل على موافقات متعددة
مسبار 33 3300 XL 11 مم
مسبار 34 3300 XL 11 مم، حاصل على موافقات متعددة
مسبار 35 3300 XL مقاس 11 مم مع واقي للموصل
مسبار 36 3300 XL مقاس 11 مم مع واقي للموصل، حاصل على موافقات متعددة
ب:
طول كابل المجس
00 كابل المسبار غير مطلوب (يجب أن يكون الخيار أ أيضًا 00)
05 0.5 م (20 بوصة)
10 1.0 م (39 بوصة)
ج:
طول محول التباعد (الخيار ج)
د:
خيار اختراق المسبار (الخيار د، البعد)
هـ:
التجهيزات
F:
خيار خيط التثبيت
٠٠ لا يوجد غلاف خارجي أو حلقة تثبيت أو صامولة تثبيت
01 M24 X 3
02 3/4-14 NPT (مطلوب في حالة طلب خيار محول التباعد).
أسئلة وأجوبة:
1- هل يمكن استخدام المنتج 32000-16-05-10-078-07-02 في المواقع الخطرة؟
يُعدّ الطراز 32000-16-05-10-078-07-02 مناسبًا للاستخدام في تطبيقات المناطق الخطرة الآمنة جوهريًا. تجدر الإشارة إلى أن غلاف الطراز 32000 مُصمّم فقط لتوفير الحماية الميكانيكية والبيئية، ولا يعمل كغلاف مقاوم للانفجار. بالنسبة للتطبيقات التي تتطلب مجموعة غلاف لمجسّ تقارب مقاوم للانفجار، يُرجى تحديد طرازي الغلاف CA21000 أو CA24701.
هناك قيد أساسي على الطلب: تتوفر هياكل سلسلة CA للطلب حصريًا من قبل المستخدمين النهائيين في أمريكا الشمالية. أما بالنسبة للمستخدمين النهائيين في جميع المناطق الأخرى، فيجب اختيار طرازي الهياكل 21000 و24701 غير المخصصين لسلسلة CA.
2. ما الفرق بين مجموعتي غلاف مسبار التقارب 31000 و 32000؟
31000 عبارة عن مجموعات هياكل مجسات التقارب الإنجليزية، و32000 عبارة عن مجموعات هياكل مجسات التقارب المترية.
