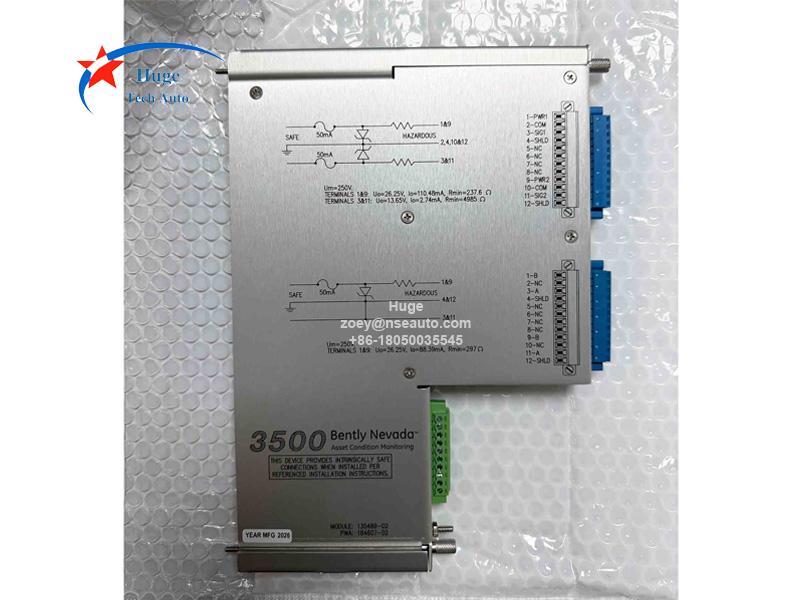

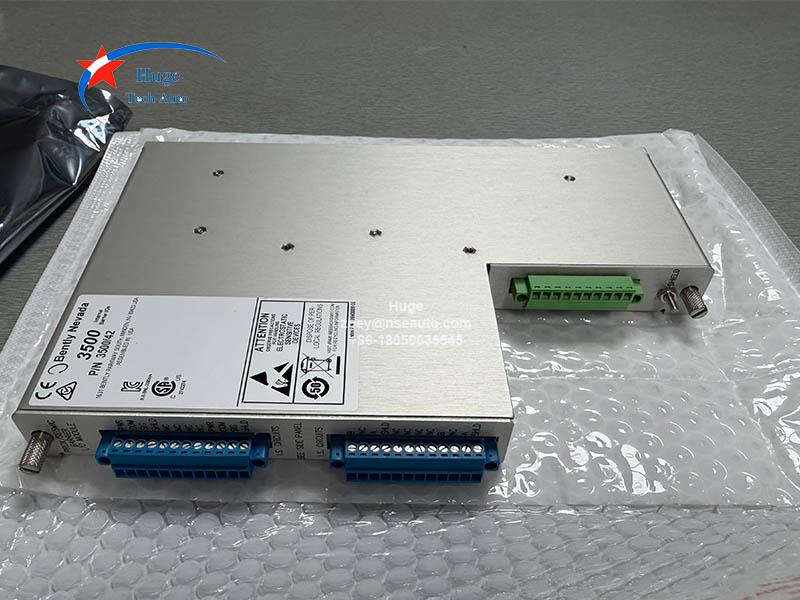

Bently Nevada 3500/42M-05-00 135489-02 وحدة الإدخال/الإخراج ذات الحواجز الداخلية والإنهاءات الداخلية
الوصف:
135489-02 هي وحدة الإدخال/الإخراج Bently Nevada 3500/42M-05-00 ذات الحواجز الداخلية والإنهاءات الداخلية. يحتاج 135489-02 إلى فتحة خلفية كاملة الارتفاع عند تثبيته.

نظرًا لأن وحدة الإدخال/الإخراج ذات حواجز داخلية، فإن الإنهاء الداخلي، 135489-02 يتطلب توصيل كل محول طاقة بوحدة BarrierI/O بشكل فردي. توفر هذه الوحدة أربع قنوات لتكييف الإشارة الآمنة بشكل جوهري لمحولات الطاقة Proximitor و/أو الزلزالية، وتحتوي على وحدتي حاجز زينر مثبتتين داخليًا، واحدة لكل زوج من قنوات محولات الطاقة. هناك ثلاثة أنواع من وحدات الإدخال/الإخراج للحاجز الداخلي؛ يوفر البديل الأول أربع قنوات لمحولات Proximitor فقط، ويوفر الثاني قناتين لمحولات Proximitor واثنتين لمحولات الطاقة الزلزالية، ويوفر الثالث أربع قنوات لمحولات الطاقة الزلزالية فقط. وحدة التأريض A3500 مطلوبة للأنظمة التي تستخدم وحدات الإدخال/الإخراج للحاجز الداخلي لتوفير اتصال أرضي آمن بشكل جوهري للتطبيقات الآمنة بشكل جوهري. ارجع إلى دليل تركيب الحامل وصيانته للتعرف على متطلبات النظام عند استخدام وحدات الإدخال/الإخراج للحاجز الداخلي.

تستقبل وحدة الإدخال/الإخراج Proximitor®/Seismic إشارات من محولات الطاقة وتوجه الإشارات إلى Proximitor/مراقب الزلازل. توفر وحدة الإدخال/الإخراج الطاقة لمحولات الطاقة. توفر وحدة الإدخال/الإخراج أيضًا مخرج مسجل من 4 إلى 20 مللي أمبير لكل قنوات إدخال محول الطاقة. يمكن تركيب وحدة إدخال/إخراج واحدة فقط في وقت واحد، ويجب تثبيتها خلف الشاشة (في حامل مثبت على حامل أو حامل مثبت على اللوحة) أو فوق الشاشة (في حامل حاجز).

جهاز مراقبة الزلازل 3500/42 Proximitor®/Seismic Monitor عبارة عن شاشة مراقبة ذات أربع قنوات تقبل الإدخال من Proximitor ومحولات الطاقة الزلزالية وتستخدم هذا الإدخال لإصدار الإنذارات. يمكن برمجة الشاشة باستخدام برنامج تكوين الحامل 3500 لأداء أي من الوظائف التالية: الاهتزاز الشعاعي، وموضع الدفع، والانحراف المركزي، والتوسع التفاضلي، والتسارع، والسرعة.

الغرض الأساسي من شاشة 3500/42 هو توفير 1) حماية الماكينة من خلال المقارنة المستمرة لاهتزاز الماكينة الحالي مع نقاط ضبط الإنذارات التي تم تكوينها لتشغيل الإنذارات و2) معلومات اهتزاز الماكينة الأساسية لكل من المشغل وأفراد الصيانة. يتم تكوين نقاط ضبط الإنذار باستخدام برنامج تكوين الحامل 3500. يمكن تكوين نقاط ضبط الإنذار لكل قيمة متناسبة نشطة ويمكن تكوين نقاط ضبط الخطر لاثنين من القيم المتناسبة النشطة.

معلومات الطلب:
3500/42M - AA - BB
